Instrukcja obsługi przenośnego systemu PA Yamaha STAGEPAS 100 i STAGEPAS 100BTR
Szybki przewodnik po obsłudze, instalacji i konfiguracji przenośnego systemu PA Yamaha STAGEPAS 100 oraz STAGEPAS 100BTR. Zawiera instrukcje podłączenia, parowania Bluetooth, ustawień USB audio oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy przenośnych systemów PA Yamaha STAGEPAS 100 oraz STAGEPAS 100BTR. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi miksera, parowania urządzeń Bluetooth oraz konfiguracji audio przez USB (tylko model 100BTR). Przed użyciem należy zapoznać się z ostrzeżeniami dotyczącymi zasilania i warunków pracy.
Opis urządzenia
System składa się z kompaktowej jednostki głośnikowej z wbudowanym trzykanałowym mikserem (dwa wejścia mikrofonowo-liniowe oraz jedno wejście stereo). Model 100BTR posiada dodatkowo wbudowany akumulator oraz funkcje przesyłania dźwięku przez USB i Bluetooth.
Pierwsze uruchomienie i obsługa
- Upewnij się, że urządzenie jest wyłączone przed podłączeniem źródeł dźwięku.
- Ustaw wszystkie pokrętła LEVEL na minimum.
- Podłącz mikrofony lub instrumenty do odpowiednich gniazd INPUT.
- Wybierz odpowiedni tryb przełącznikiem MIC/LINE (MIC dla mikrofonów, LINE dla instrumentów/odtwarzaczy).
- Włącz urządzenie i powoli zwiększaj głośność pokrętłami LEVEL.
Instalacja
Urządzenie można ustawić bezpośrednio na podłożu (uchwyt służy jako podstawa) lub zamontować na standardowym statywie mikrofonowym przy użyciu otworu montażowego (3/8 cala, śruba 9-11 mm). Podczas montażu na statywie upewnij się, że wysokość nie przekracza 115 cm.
Obsługa Bluetooth
Aby sparować urządzenie, wyłącz Bluetooth, a następnie przytrzymaj przycisk Bluetooth przez 3 sekundy, aż dioda zacznie szybko migać. Wybierz STAGEPAS100 lub STAGEPAS100BTR na swoim telefonie/komputerze.
Ładowanie akumulatora (tylko STAGEPAS 100BTR)
Ładowanie odbywa się automatycznie po podłączeniu zasilacza USB-PD (60W-100W). Dioda BATTERY wskazuje stan naładowania: zielona oznacza pełne naładowanie, żółta/czerwona informuje o niskim poziomie energii.
Rozwiązywanie problemów
- Brak dźwięku: Sprawdź połączenia kablowe, poziom głośności na źródle dźwięku oraz ustawienie przełącznika MIC/LINE.
- Zniekształcony dźwięk: Zmniejsz poziom sygnału wejściowego lub przełącz MIC/LINE na LINE.
- Brak zasilania: Upewnij się, że używasz kompatybilnego zasilacza USB-PD (dla 100BTR) lub oryginalnego zasilacza (dla 100).
Informacje o producencie
Yamaha
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy kabel zasilający jest dobrze podłączony. W modelu 100BTR upewnij się, że używasz zasilacza USB-PD o mocy 60-100W.
Brak dźwięku
Sprawdź, czy mikrofon lub instrument jest poprawnie podłączony i czy pokrętło LEVEL nie jest ustawione na zero.
Zniekształcony dźwięk
Jeśli sygnał jest zbyt silny, przełącz przełącznik MIC/LINE w pozycję LINE.
Problemy z Bluetooth
Upewnij się, że urządzenie nie jest już połączone z innym telefonem. W razie potrzeby zresetuj parowanie.
Przed użyciem
- Ustaw wszystkie pokrętła LEVEL na minimum przed włączeniem.
- Ustaw korektor EQ w pozycji środkowej.
- Wybierz odpowiedni tryb MIC lub LINE dla każdego wejścia.
- W przypadku modelu 100BTR, upewnij się, że używasz zasilacza USB-PD o mocy min. 60W.
- Zapewnij co najmniej 10 cm wolnej przestrzeni wokół urządzenia dla poprawnej wentylacji.
Ilustracje i schematy
- Panel przedni zawiera pokrętła głośności (LEVEL), korekcji (EQ) oraz wskaźniki LED stanu baterii i zasilania.

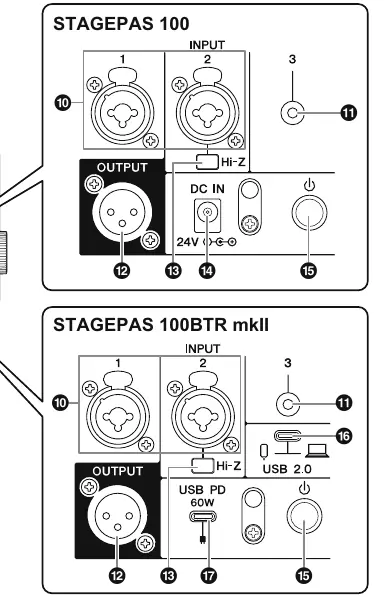

- Panel tylny zawiera wejścia audio, wyjście liniowe (OUTPUT) oraz porty zasilania i USB.
Zgodność modelu
- Model 100BTR wymaga zasilacza USB-PD o mocy 60W-100W (20V/3A-5A).
- Kondensatorowe mikrofony wymagające zasilania Phantom nie są obsługiwane bezpośrednio.
