Instrukcja obsługi cyfrowego studia miksującego Yamaha 01X

Najważniejsze informacje

Yamaha 01X to zaawansowane cyfrowe studio miksujące, łączące funkcje miksera, interfejsu audio/MIDI oraz powierzchni sterującej dla programów DAW. Przed rozpoczęciem pracy upewnij się, że wszystkie połączenia są wykonane przy wyłączonym zasilaniu. Najważniejszą czynnością jest poprawne skonfigurowanie połączenia mLAN (IEEE 1394) oraz ustawienie częstotliwości próbkowania (wordclock) w celu synchronizacji urządzeń.

Opis urządzenia

01X oferuje 28 kanałów miksowania (maksymalnie), 24-bitowe przetwarzanie dźwięku przy częstotliwościach do 96 kHz oraz wbudowane procesory dynamiki i EQ dla każdego kanału. Urządzenie posiada 8 wejść sprzętowych (w tym 2 XLR z zasilaniem phantom i wejście Hi-Z dla gitar) oraz rozbudowane możliwości routingu sygnałów.

Podłączenia i instalacja

Podłącz mikrofony, instrumenty i inne urządzenia zgodnie ze schematem w instrukcji. Użyj kabla IEEE 1394 (FireWire/i.Link) do połączenia z komputerem. Pamiętaj o zachowaniu odpowiedniej kolejności włączania urządzeń: najpierw urządzenia MIDI (master, potem slave), a na końcu sprzęt audio (mikser, wzmacniacze, głośniki). Zawsze ustawiaj głośność na minimum przed włączeniem zasilania.

Obsługa miksera

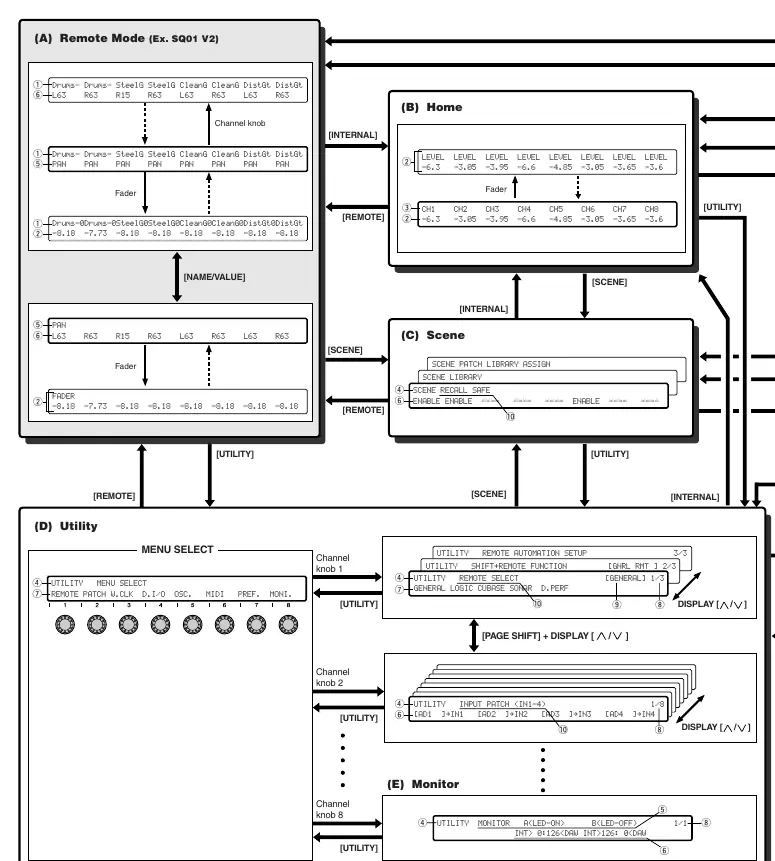

Mikser posiada warstwy (layers) umożliwiające dostęp do różnych kanałów wejściowych i wyjściowych. Użyj przycisków MIXER/LAYER do przełączania między warstwami. Suwaki (faders) i pokrętła (knobs) służą do regulacji poziomów i parametrów. Funkcja "Flip" pozwala zamienić funkcje suwaków i pokręteł. Możesz zapisywać i przywoływać ustawienia za pomocą bibliotek (Library) oraz scen (Scenes).

Sterowanie DAW (Remote Control)

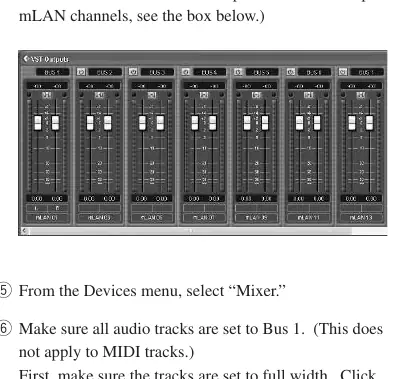

01X działa jako powierzchnia sterująca dla programów DAW (np. Cubase, Logic, SONAR). W trybie Remote możesz sterować transportem (Play, Stop, Record), suwakami miksera w programie oraz parametrami wtyczek. Upewnij się, że w ustawieniach programu DAW wybrano odpowiedni sterownik i skonfigurowano porty MIDI zgodnie z instrukcją.

Efekty wewnętrzne

Urządzenie posiada dwa bloki efektów wewnętrznych. Możesz je wykorzystać poprzez wysyłkę AUX (Aux Send) lub wstawić bezpośrednio w ścieżkę kanału (Insert). Edycja parametrów odbywa się w dedykowanych menu efektów. Pamiętaj, aby nie tworzyć pętli sprzężenia zwrotnego poprzez wysyłanie sygnału z efektu z powrotem do tego samego kanału wysyłkowego.

Rozwiązywanie problemów

W przypadku braku dźwięku sprawdź połączenia, ustawienia wzmocnienia (Gain) oraz ustawienia monitorowania (Monitor A/B). Jeśli dźwięk jest zniekształcony, sprawdź poziomy wejściowe i ustawienia EQ. Problemy z szumem często wynikają z błędnej synchronizacji wordclock lub nieprawidłowych ustawień latencji sterownika mLAN.

Dane techniczne

Yamaha 01X obsługuje częstotliwości próbkowania 44.1, 48, 88.2 oraz 96 kHz. Posiada 32-bitowe przetwarzanie wewnętrzne. Zasilanie odbywa się za pomocą dedykowanego zasilacza PA-300. Urządzenie jest kompatybilne z systemami Windows i Macintosh poprzez interfejs mLAN.
