Yoshimura Fender Eliminator Kit 075BG196810 Instrukcja montażu

Opis produktu

Zestaw eliminatora błotnika Yoshimura 075BG196810 został zaprojektowany specjalnie dla motocykla Triumph Street Triple 765. Produkt ten pozwala na usunięcie fabrycznego, masywnego błotnika, nadając motocyklowi bardziej sportowy i minimalistyczny wygląd. Zestaw zawiera wszystkie niezbędne elementy montażowe, w tym wsporniki, oświetlenie tablicy rejestracyjnej oraz elementy złączne.

Bezpieczeństwo i zgodność

Ważne: Produkt nie posiada homologacji DOT i nie jest przeznaczony do użytku na drogach publicznych. Przed instalacją należy sprawdzić lokalne przepisy dotyczące modyfikacji motocykli. Yoshimura R&D of America nie ponosi odpowiedzialności za skutki wynikające z nieprawidłowej instalacji lub użytkowania produktu niezgodnie z przeznaczeniem.

Demontaż fabrycznego błotnika

Proces rozpoczyna się od zdjęcia siedzenia pasażera oraz zlokalizowania i rozłączenia wiązki elektrycznej tylnego błotnika. Należy podeprzeć zespół błotnika, odkręcić cztery śruby mocujące i ostrożnie go zdemontować, uważając, aby nie uszkodzić złączy oświetlenia i kierunkowskazów. Po demontażu należy odłączyć wiązkę elektryczną, która będzie ponownie wykorzystana w nowym zestawie. Fabryczna gumowa podkładka znajdująca się między błotnikiem a motocyklem nie będzie ponownie używana.

Instalacja zestawu Yoshimura

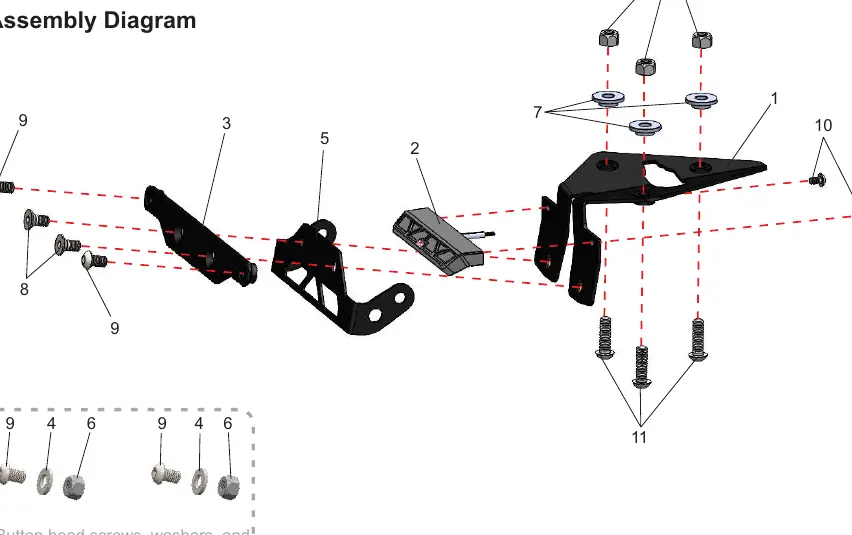

Montaż rozpoczyna się od podłączenia wiązki elektrycznej do głównej instalacji motocykla. Następnie należy zamontować fabryczne kierunkowskazy do wspornika 19681-TSB-B przy użyciu oryginalnych śrub. Kolejnym krokiem jest złożenie wspornika kierunkowskazów, wspornika tablicy rejestracyjnej oraz głównego wspornika eliminatora za pomocą dołączonych śrub z łbem płaskim. Oświetlenie tablicy rejestracyjnej montuje się do wspornika za pomocą śrub M4x6BHS, pamiętając o poprawnym poprowadzeniu przewodów przez kanał wspornika. Całość montuje się do punktów mocowania błotnika przy użyciu śrub M6x20BHS, aluminiowych podkładek dystansowych oraz nakrętek samokontrujących, dokręcając je z momentem 13,5 Nm.

Konserwacja i kontrola

Po zakończeniu montażu należy ponownie zamontować siedzenie pasażera. Przed jazdą konieczne jest sprawdzenie poprawności działania oświetlenia tablicy rejestracyjnej, kierunkowskazów oraz światła stopu. Upewnij się, że wszystkie śruby są dokręcone, a elementy konstrukcyjne są stabilnie zamocowane.
