Yoshimura Micro Turn Signal Adapter Kit dla Suzuki GSX-8R

Opis produktu

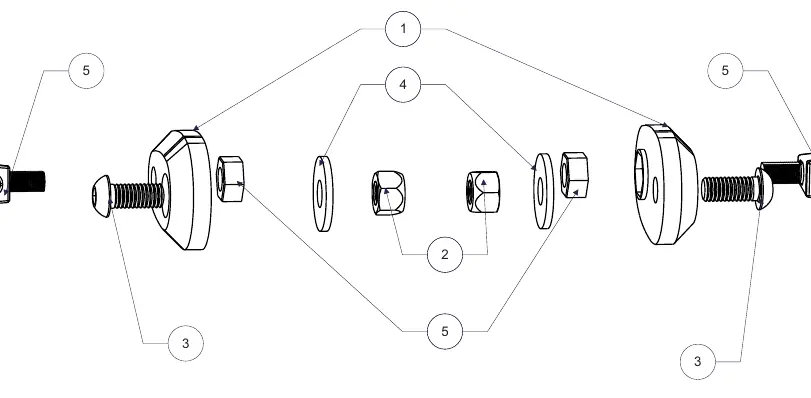

Zestaw adapterów kierunkowskazów Yoshimura 074BG117200 został zaprojektowany specjalnie dla motocykla Suzuki GSX-8R. Pozwala on na estetyczny i bezpieczny montaż miniaturowych kierunkowskazów LED w miejsce fabrycznych elementów. Zestaw zawiera dedykowane płytki montażowe oraz niezbędne elementy złączne, zapewniając profesjonalne wykończenie przodu motocykla.

Przygotowanie i demontaż

Przed przystąpieniem do prac należy zapoznać się z fabryczną instrukcją serwisową motocykla w celu poprawnego demontażu owiewek bocznych. Przed zdjęciem owiewek konieczne jest zlokalizowanie i rozłączenie złączy przednich kierunkowskazów. Po uzyskaniu dostępu należy odkręcić nakrętki mocujące i ostrożnie wyjąć fabryczne kierunkowskazy. Przewody fabryczne należy przeciąć w odległości około 4 cali od złącza męskiego, zachowując odpowiedni zapas kabla od strony wiązki głównej.

Instalacja kierunkowskazów

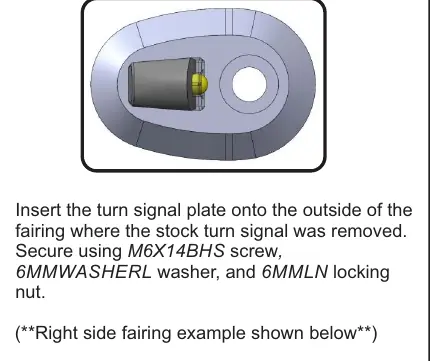

Proces montażu rozpoczyna się od umieszczenia miniaturowego kierunkowskazu w mniejszym otworze płytki adaptera 074BG117200-B. Należy zwrócić szczególną uwagę na orientację plastikowej nakrętki wewnątrz kieszeni adaptera – jeśli kierunkowskaz nie jest skierowany do przodu, należy obrócić nakrętkę. Tak przygotowany moduł montuje się na zewnątrz owiewki, zabezpieczając go za pomocą śruby z łbem grzybkowym M6x14, podkładki oraz nakrętki samokontrującej. Należy upewnić się, że podkładka znajduje się po wewnętrznej stronie owiewki.

Połączenia elektryczne

Do połączenia przewodów należy użyć dołączonych złączy termokurczliwych z cyną. Proces polega na odizolowaniu końcówek przewodów, umieszczeniu ich w złączu i równomiernym podgrzaniu za pomocą opalarki lub zapalniczki, aż cyna się rozpuści, a koszulka obkurczy. Po ostygnięciu należy sprawdzić trwałość połączenia poprzez delikatne pociągnięcie za przewody. Należy pamiętać, że biały przewód świateł do jazdy dziennej oraz czerwony przewód światła stopu w kierunkowskazach LED nie są wykorzystywane w tej instalacji i powinny zostać zabezpieczone. Po zakończeniu prac elektrycznych należy ponownie podłączyć złącza do wiązki motocykla, zamontować owiewki i przetestować działanie świateł przed jazdą.

Bezpieczeństwo i przepisy

Przed instalacją należy sprawdzić lokalne przepisy drogowe, ponieważ w wielu stanach i krajach stosowanie przednich świateł w kolorze czerwonym jest zabronione. Zawsze upewnij się, że wszystkie elementy są dokręcone, a instalacja elektryczna jest zabezpieczona przed wilgocią i drganiami.
