Instrukcja montażu lampy sufitowej Z-Lite 1944F22

Kompletny przewodnik montażu lampy sufitowej Z-Lite 1944F22. Instrukcja zawiera kroki instalacji płyty montażowej, schemat podłączenia przewodów elektrycznych oraz procedurę montażu klosza i modułu LED.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu lampy sufitowej Z-Lite 1944F22, obejmujący instalację płyty montażowej, podłączenie przewodów elektrycznych, montaż modułu LED oraz klosza. str. 1

Najważniejsze czynności

Wyłączenie zasilania str. 1
Podłączenie przewodów str. 1
Montaż klosza str. 1

Pierwsze uruchomienie

Po zakończeniu montażu włącz zasilanie w skrzynce bezpiecznikowej i przetestuj lampę. str. 1

Pokaż 1 kolejne odpowiedzi Pokaż mniej

Gdzie szukać w PDF

Instrukcja montażu str. 1

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu lampy sufitowej Z-Lite 1944F22. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi.

Przygotowanie do montażu

Przed rozpoczęciem pracy należy rozpakować wszystkie elementy zestawu i upewnić się, że żadne drobne części nie zostały zgubione. Należy przygotować narzędzia niezbędne do wiercenia otworów i montażu.

Instalacja płyty montażowej

Płytę montażową należy przyłożyć do puszki sufitowej, wyrównać otwory i zaznaczyć miejsca na kołki rozporowe. Po wywierceniu otworów i umieszczeniu kołków, należy przykręcić płytę do puszki za pomocą śrub. Strona płyty oznaczona jako "GND" musi być skierowana na zewnątrz.

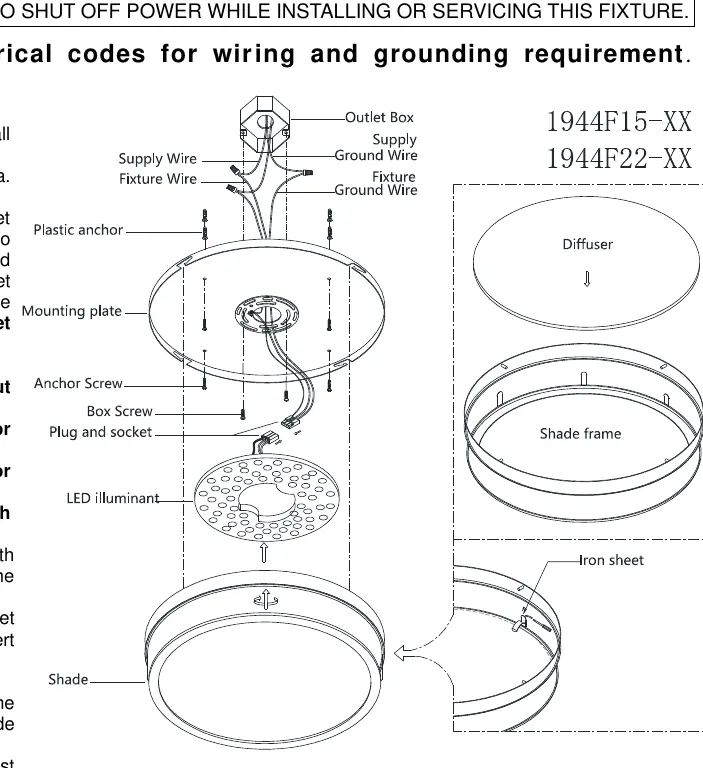

Schemat montażu lampy sufitowej i podłączenia przewodów

Podłączenie elektryczne

Podłączenie przewodów należy wykonać zgodnie z poniższymi zasadami:

Przewód uziemiający lampy z przewodem uziemiającym zasilania (za pomocą nakrętki lub śruby uziemiającej na płycie).
Biały przewód lampy z białym przewodem zasilania (lub przewodem oznaczonym jako "ridge").
Czarny przewód lampy z czarnym przewodem zasilania (lub przewodem oznaczonym jako "smooth").

Po podłączeniu należy upewnić się, że połączenia są stabilne, a następnie ostrożnie wsunąć przewody do puszki sufitowej.

Montaż oświetlenia i klosza

Moduł LED należy przymocować do płyty montażowej za pomocą magnesów, a następnie podłączyć wtyczkę zasilającą do gniazda. Klosz należy zainstalować w ramie, zabezpieczając go blaszkami. Całość montuje się na płycie sufitowej, wyrównując wypustki klosza z otworami w płycie i obracając do momentu zablokowania.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po montażu

Sprawdź, czy wtyczka zasilająca moduł LED jest poprawnie wpięta do gniazda oraz czy zasilanie w skrzynce bezpiecznikowej zostało włączone.

Klosz jest luźny

Upewnij się, że wypustki klosza zostały poprawnie wyrównane z otworami w płycie montażowej i obrócone do momentu zablokowania.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpiecznikowej.
Sprawdź zawartość opakowania pod kątem brakujących części.
Przygotuj narzędzia: wiertarkę, ołówek, śrubokręt.
Upewnij się, że puszka sufitowa jest odpowiednio przygotowana.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Oznaczenie GND: Strona płyty montażowej z tym oznaczeniem musi być skierowana na zewnątrz (w stronę pomieszczenia).
Montaż magnetyczny: Moduł LED jest utrzymywany na płycie montażowej za pomocą magnesów, co ułatwia instalację.

Ilustracje i schematy

Schemat pokazuje sposób montażu płyty do puszki sufitowej.
Rysunek ilustruje poprawne połączenie przewodów (uziemienie, biały, czarny).
Wizualizacja przedstawia sposób montażu klosza na wypustkach płyty.

Zgodność modelu

Wymaga standardowej puszki sufitowej (outlet box), która nie jest dołączona do zestawu.
