Instrukcja montażu żyrandola Z-Lite 1943P12-MGLD Glacier

Praktyczny przewodnik montażu żyrandola Z-Lite 1943P12-MGLD. Dowiedz się, jak bezpiecznie podłączyć przewody, wyregulować wysokość za pomocą rurek i zamontować szklane elementy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu i podłączenia elektrycznego żyrandola Z-Lite 1943P12-MGLD, w tym regulację wysokości za pomocą dołączonych rurek oraz montaż szklanych elementów. str. 1

Najważniejsze czynności

Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac. str. 1
Podłącz przewody: uziemienie do uziemienia, biały do białego/prążkowanego, czarny do czarnego/gładkiego. str. 1
Zamontuj szklane elementy używając śrub mocujących (nie dokręcaj zbyt mocno). str. 1

Gdzie szukać w PDF

Instrukcja montażu str. 1

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu i instalacji żyrandola Z-Lite 1943P12-MGLD. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi.

Przygotowanie i montaż

Proces instalacji obejmuje następujące kroki:

Przygotowanie: Rozpakuj wszystkie elementy i upewnij się, że posiadasz komplet części.
Płyta montażowa: Przykręć płytę montażową do puszki elektrycznej (strona oznaczona "GND" musi być skierowana na zewnątrz).
Regulacja wysokości: Zestaw zawiera 8 rurek. Dobierz odpowiednią liczbę rurek, aby uzyskać pożądaną wysokość lampy. Przeciągnij przewody przez rurki i ramę, a następnie połącz je z oprawką i czaszą (canopy).

Podłączenie elektryczne

Podłączenie przewodów należy wykonać zgodnie z poniższymi zasadami:

Uziemienie: Podłącz przewód uziemiający oprawy do przewodu uziemiającego zasilania (lub do śruby uziemiającej na płycie montażowej).
Przewód biały: Podłącz przewód biały oprawy do przewodu białego lub prążkowanego zasilania.
Przewód czarny: Podłącz przewód czarny oprawy do przewodu czarnego lub gładkiego zasilania.
Użyj nakrętek przewodowych do zabezpieczenia połączeń. Po podłączeniu upewnij się, że przewody są dobrze zamocowane i wsuń je ostrożnie do puszki elektrycznej.

Montaż elementów szklanych

Po zamontowaniu lampy do sufitu i zabezpieczeniu czaszy:

Zainstaluj żarówki (brak w zestawie), pamiętając, aby nie przekraczać maksymalnej dopuszczalnej mocy (MAX WATTAGE RATING).
Umieść szklany element na ramie i zabezpiecz go za pomocą śrub mocujących (handle screws) oraz podkładek z tworzywa sztucznego.
Uwaga: Nie dokręcaj śrub mocujących zbyt mocno, aby uniknąć uszkodzenia szkła.

Praktyczna pomoc

Typowe problemy

Szklany element jest luźny lub pęka

Upewnij się, że śruby mocujące (handle screws) nie są dokręcone zbyt mocno. Powinny trzymać element stabilnie, ale bez nadmiernego nacisku.

Lampa nie świeci po montażu

Sprawdź poprawność połączeń przewodów (faza/neutralny/uziemienie) oraz czy żarówki są sprawne i poprawnie wkręcone.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
Sprawdź lokalne przepisy elektryczne dotyczące okablowania i uziemienia.
Dobierz odpowiednią liczbę rurek dla żądanej wysokości lampy.
Upewnij się, że posiadasz żarówki zgodne ze specyfikacją oprawy (brak w zestawie).
Sprawdź, czy wszystkie połączenia przewodów są zabezpieczone nakrętkami.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Maksymalna moc (Max Wattage): Bezwzględnie nie przekraczaj maksymalnej mocy żarówek określonej dla tej oprawy, aby uniknąć przegrzania i uszkodzenia lampy.

Ilustracje i schematy

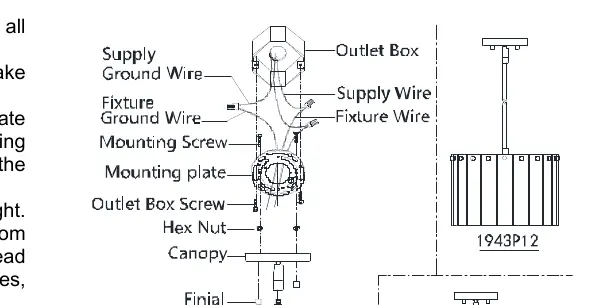

Schemat połączeń pokazuje sposób łączenia przewodów zasilających z przewodami oprawy za pomocą nakrętek.
Rysunek techniczny ilustruje kolejność montażu: od płyty montażowej, przez rurki, aż po klosz i żarówkę.

Zgodność modelu

Produkt wymaga montażu do standardowej puszki elektrycznej (Outlet Box).
