Instrukcja konwersji modułu Ethernet Cup dla Zebra TC7X

Wprowadzenie do instalacji

Niniejsza instrukcja opisuje proces wymiany modułu Ethernet Cup w stacjach dokujących przeznaczonych dla urządzeń serii Zebra TC7X. Czynność ta jest przeznaczona dla wykwalifikowanego personelu technicznego i wymaga zachowania odpowiednich środków ostrożności w celu ochrony komponentów elektronicznych przed wyładowaniami elektrostatycznymi.

Zasady bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie przestrzegać poniższych wytycznych:

• Prace muszą być wykonywane wyłącznie przez wykwalifikowanego technika lub inżyniera.
• Stanowisko pracy musi być zabezpieczone przed wyładowaniami elektrostatycznymi (ESD).
• Osoba wykonująca serwis musi nosić uziemioną opaskę antystatyczną (ESD strap).
• Przed rozpoczęciem demontażu należy odłączyć zasilanie prądem zmiennym (AC) od stacji dokującej.

Instrukcja wymiany modułu

Proces wymiany modułu Ethernet Cup składa się z kilku kluczowych etapów:

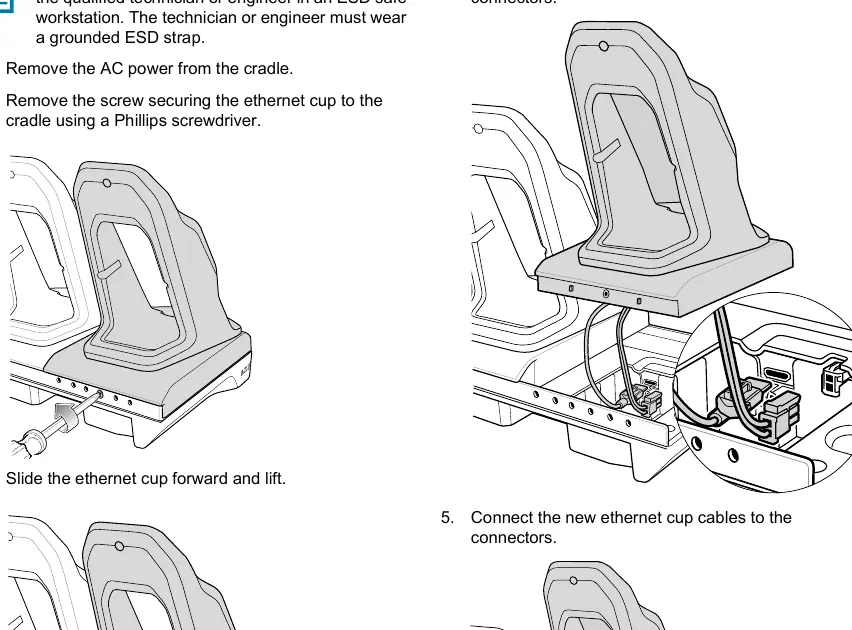

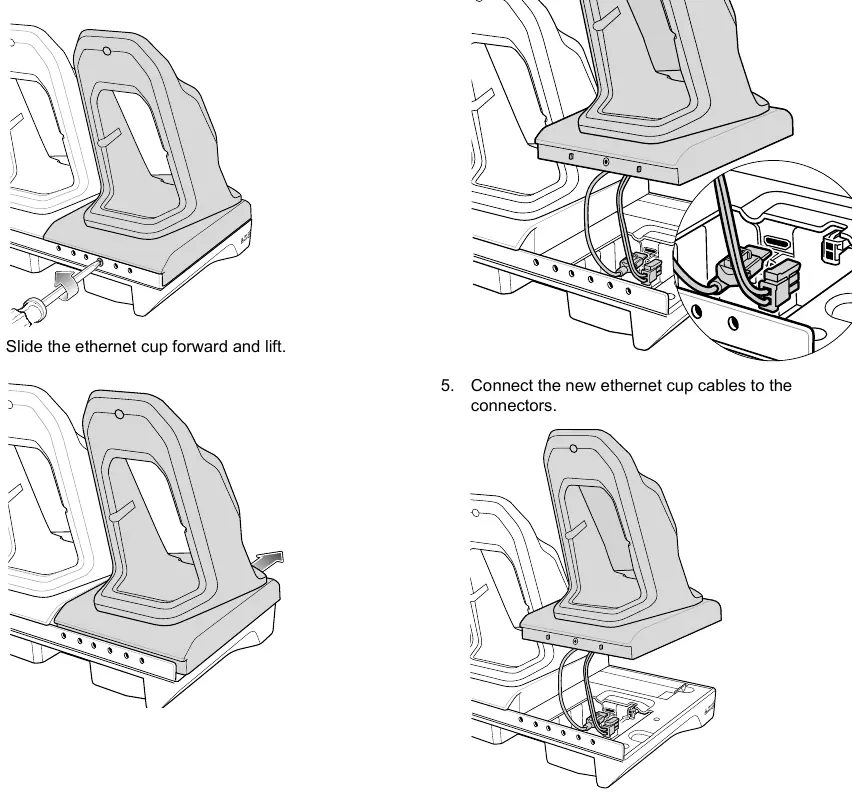

• Demontaż: Używając śrubokręta krzyżakowego (Phillips), należy wykręcić śrubę zabezpieczającą moduł w stacji dokującej. Następnie należy przesunąć moduł do przodu i unieść go, aby uzyskać dostęp do przewodów.
• Odłączenie: Ostrożnie odłącz przewody modułu Ethernet od złączy znajdujących się wewnątrz stacji.
• Montaż nowego modułu: Podłącz przewody nowego modułu Ethernet do odpowiednich złączy. Upewnij się, że połączenia są stabilne i poprawne.

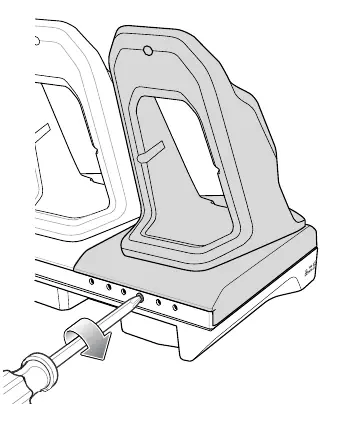

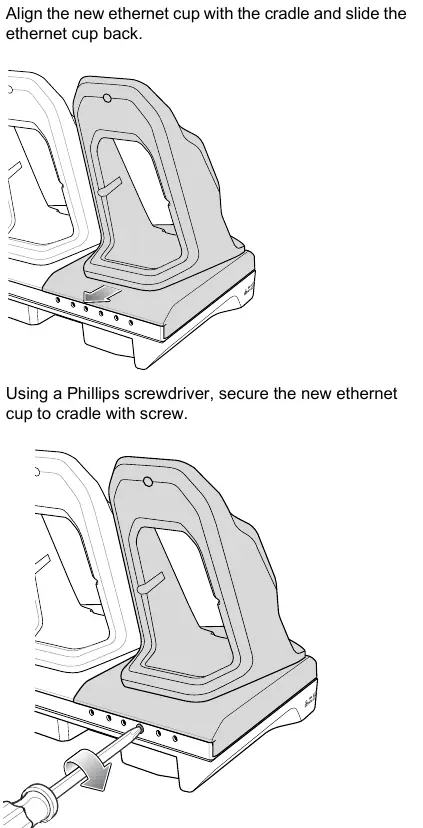

• Finalizacja: Dopasuj nowy moduł Ethernet Cup do stacji dokującej, wsuwając go na miejsce. Na koniec zabezpiecz moduł, wkręcając śrubę za pomocą śrubokręta krzyżakowego.

Konserwacja i utylizacja

Po zakończeniu instalacji upewnij się, że moduł jest stabilnie zamocowany, a wszystkie przewody są poprawnie ułożone. W przypadku stwierdzenia usterek w działaniu sieci po wymianie, sprawdź poprawność połączeń kablowych. Zużyte komponenty elektroniczne powinny być utylizowane zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska i recyklingu sprzętu elektronicznego.
