Instrukcja obsługi uchwytu samochodowego z ładowarką bezprzewodową Acefast D1
Szybki przewodnik po instrukcji obsługi uchwytu samochodowego Acefast D1. Dowiedz się, jak zamontować urządzenie, podłączyć ładowarkę i korzystać z funkcji automatycznego zacisku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt samochodowy Acefast D1 to urządzenie typu 2w1, łączące funkcję stabilnego mocowania telefonu z bezprzewodowym ładowaniem. Dla uzyskania maksymalnej wydajności ładowania (do 15W) instrukcja zaleca stosowanie ładowarki samochodowej wspierającej technologię QC3.0. Urządzenie posiada automatyczny mechanizm zaciskowy aktywowany dotykiem.

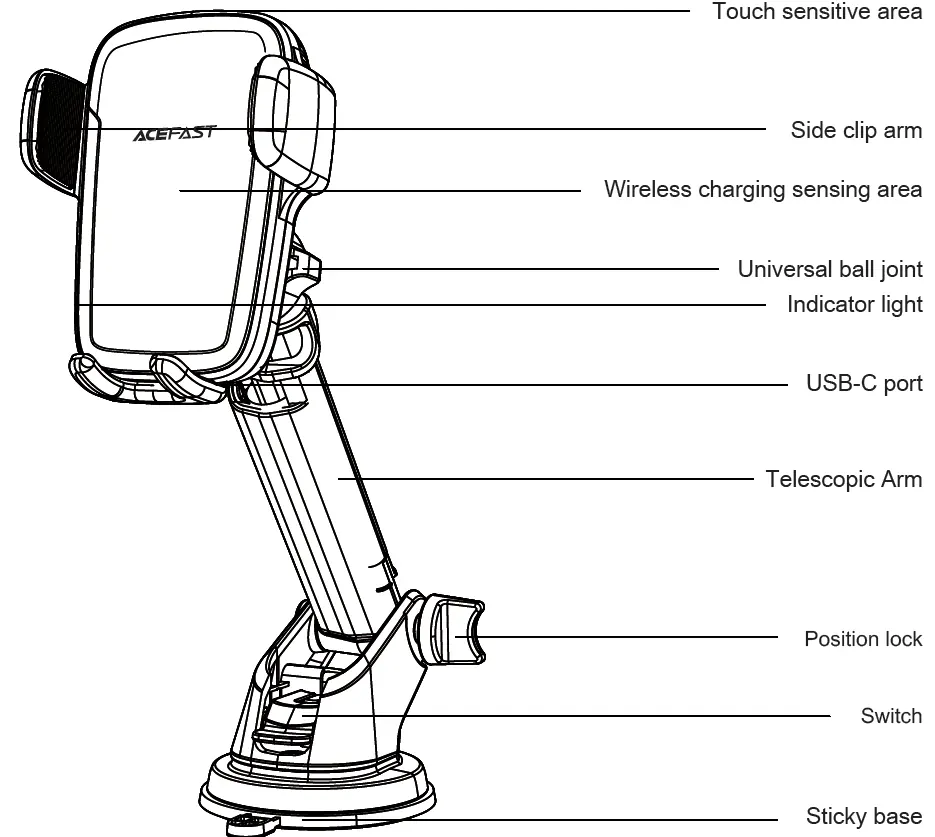

Opis urządzenia
Główne elementy uchwytu to:
- Obszar czuły na dotyk (do otwierania ramion)
- Boczne ramiona zaciskowe
- Obszar ładowania bezprzewodowego
- Przegub kulowy (do regulacji kąta)
- Teleskopowe ramię
- Podstawa z przyssawką/klejem

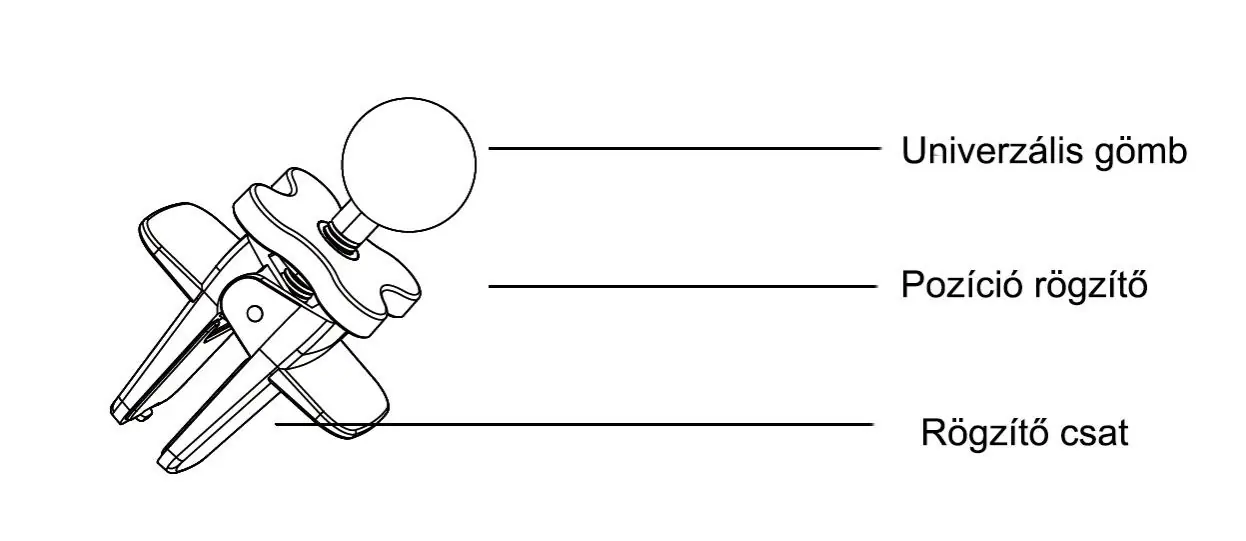

- Klips do kratki nawiewu
Montaż

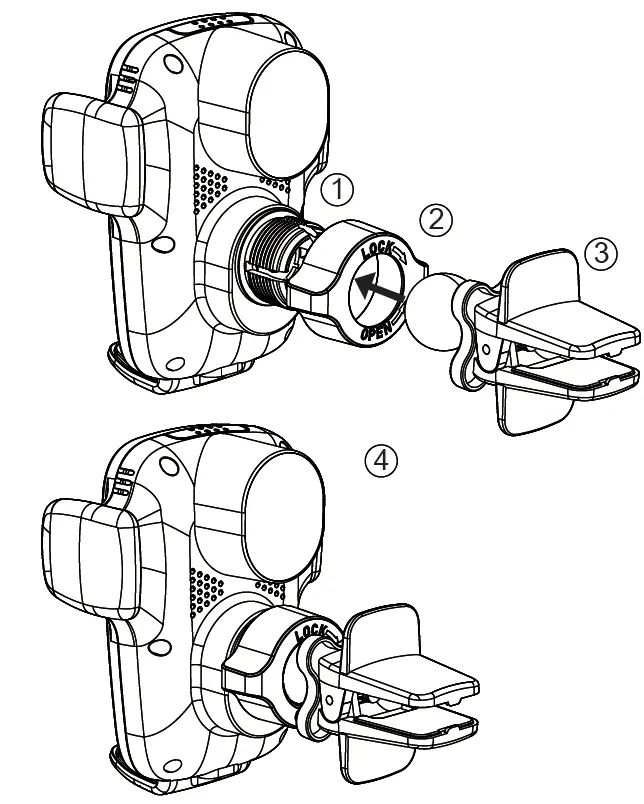

- Odkręć nakrętkę blokującą z tyłu uchwytu.
- Włóż kulkę przegubu w gniazdo i dokręć nakrętkę, aby ustabilizować pozycję.
- Wybierz miejsce montażu: kratka nawiewu (używając klipsa) lub deska rozdzielcza (używając podstawy).

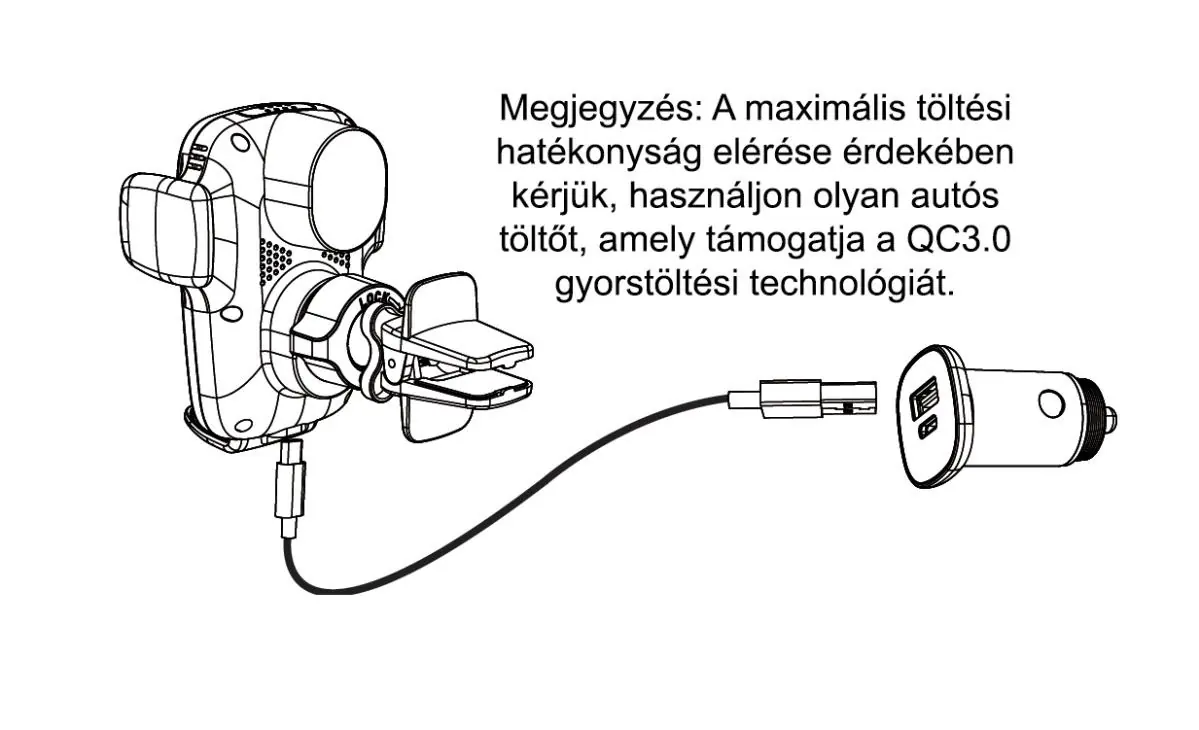

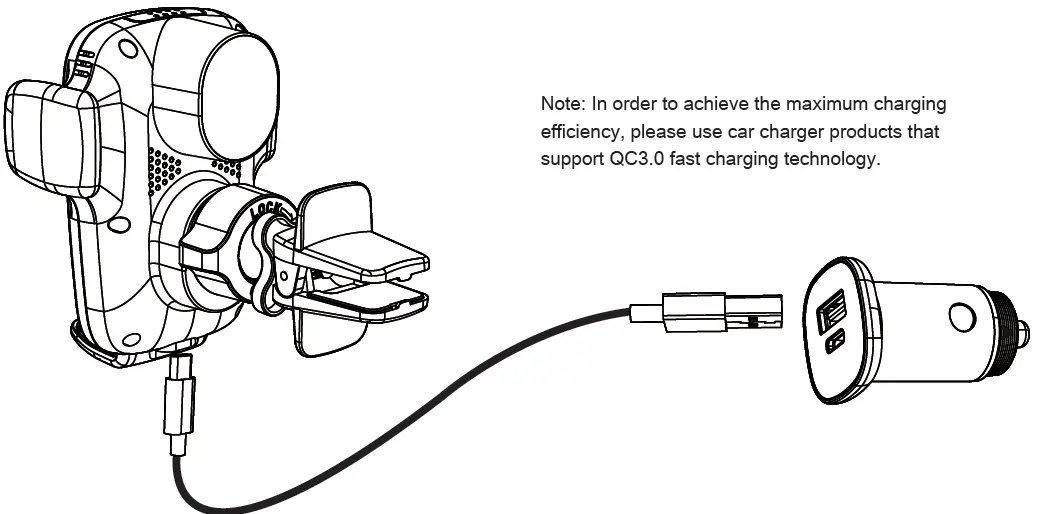

- Podłącz kabel USB-C do uchwytu oraz do ładowarki samochodowej.
Obsługa i ładowanie
- Podłącz zasilanie kablem USB-C.
- Dotknij obszaru czujnika na obudowie, aby automatycznie otworzyć ramiona zaciskowe.

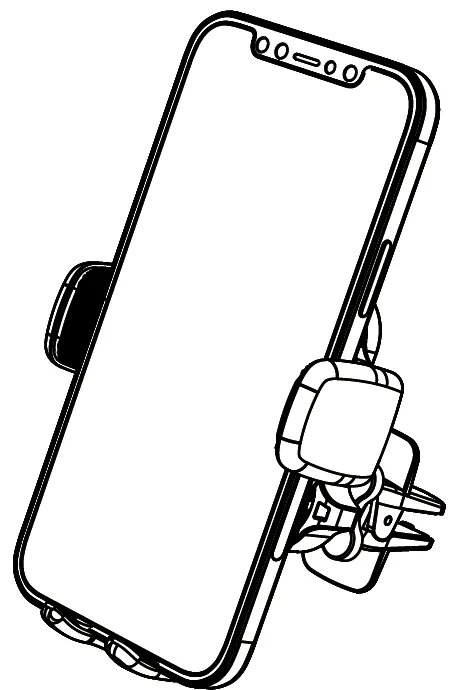

- Umieść telefon w uchwycie.
- Podstawa automatycznie wyrówna telefon z cewką ładującą, a ramiona zacisną się, rozpoczynając proces ładowania.
Wskaźniki LED
- Zasilanie włączone: Czerwona i niebieska dioda migają raz, następnie świeci niebieska.
- Ładowanie: Niebieska dioda miga.
- Wykryto obcy obiekt (FOD): Czerwona dioda miga.
- Pełne naładowanie: Niebieska dioda świeci światłem ciągłym.
Środki ostrożności
- Nie demontuj ani nie modyfikuj urządzenia samodzielnie.
- Nie instaluj uchwytu w miejscu działania poduszki powietrznej.
- Przed ładowaniem usuń z telefonu metalowe lub magnetyczne etui oraz karty płatnicze.
- Jeśli telefon lub uchwyt nadmiernie się nagrzewa, odłącz zasilanie.
- Lepik podstawy można myć wodą i użyć ponownie po wyschnięciu.
Informacje o producencie
ACEFAST
Praktyczna pomoc
Typowe problemy
Telefon nie ładuje się lub ładuje wolno
Upewnij się, że używasz ładowarki samochodowej z obsługą QC3.0. Usuń metalowe/magnetyczne etui oraz karty płatnicze z telefonu.
Uchwyt się przegrzewa
Lekkie nagrzewanie jest normalne podczas ładowania. Jeśli jednak urządzenie jest bardzo gorące, odłącz kabel zasilający.
Przed użyciem
- Sprawdź zawartość opakowania: uchwyt, klips na kratkę, podstawę, kabel USB-C.
- Wybierz miejsce montażu (kratka nawiewu lub deska rozdzielcza).
- Przygotuj ładowarkę samochodową z obsługą QC3.0.
Parametry w praktyce
- Wejście (Input)
- DC 5V/2A, 9V/2A, 12V/1.5A
- Wyjście bezprzewodowe
- 5W / 7.5W / 10W / 15W
- Kompatybilność
- Telefony o szerokości 58-84 mm (4.5 - 6.7 cala)
Ilustracje i schematy
- Montaż: Odkręć nakrętkę, włóż kulkę przegubu, dokręć nakrętkę.
- Obsługa: Dotknij obszaru czujnika, aby otworzyć ramiona.
Zgodność modelu
- Wymaga ładowarki samochodowej QC3.0 dla szybkiego ładowania.
- Nie montować w miejscu działania poduszki powietrznej.
