Instrukcja obsługi przetwornicy DC Aideepen 1200W
Kompletny przewodnik po przetwornicy Aideepen 1200W. Sprawdź parametry techniczne, zasady bezpiecznego podłączenia, konfigurację napięcia i prądu oraz wskazówki dotyczące chłodzenia i rozwiązywania problemów.
Spis treści
Najważniejsze informacje
Przetwornica Aideepen 1200W to moduł typu Boost (podwyższający napięcie) o stałym prądzie. Urządzenie wymaga napięcia wejściowego powyżej 10V do poprawnej pracy. Przy prądzie wyjściowym przekraczającym 15A konieczne jest zastosowanie aktywnego chłodzenia (wentylatora). Należy unikać pracy w trybie zwarcia wyjściowego.
Opis i parametry techniczne
- Typ modułu: Boost Constant Current (nieizolowany)
- Napięcie wejściowe: 10-60V DC
- Napięcie wyjściowe: 12-83V DC (regulowane płynnie)
- Prąd wyjściowy: do 20A (powyżej 10A wymagane wzmocnione chłodzenie)
- Zakres prądu stałego: 0.5-18A
- Częstotliwość pracy: 150KHz
- Sprawność: 92%-97%
- Zabezpieczenia: przed niskim napięciem akumulatora (9-50V), nadprądowe wejściowe (25A), przeciwzwarciowe (bezpiecznik 30A), przed odwrotną polaryzacją.
Instalacja i podłączenie
Do podłączenia należy używać przewodów miedzianych o wysokim przekroju, dostosowanych do dużych prądów. Moduł posiada złącza śrubowe oraz otwory montażowe dla wentylatora 12V.
Zasady podłączania:
- Zawsze podłączaj zasilanie wejściowe bez obciążenia i ustawiaj napięcie przed podłączeniem odbiornika.
- Upewnij się, że zasilacz wejściowy pracuje stabilnie przed włączeniem modułu.
- Napięcie wejściowe musi być wyższe niż 10V.
- Wentylator zewnętrzny (jeśli stosowany) musi być zasilany napięciem 12V i nie przekraczać poboru prądu 0.1A.
Konfiguracja i regulacja
Moduł posiada trzy potencjometry do regulacji parametrów pracy:
- CC (Output current regulation): Regulacja prądu wyjściowego.
- CV (Output voltage): Regulacja napięcia wyjściowego.
- Input low battery protection adjustment: Regulacja progu zabezpieczenia przed nadmiernym rozładowaniem akumulatora.
Aby ustawić zabezpieczenie przed niskim napięciem (np. 10V): podaj 10V na wejście, a następnie kręć potencjometrem RV1, aż zaświeci się dioda UVLO. Od tego momentu, gdy napięcie spadnie poniżej 10V, moduł przestanie podnosić napięcie.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź poniższe punkty:
- Przepalony bezpiecznik: Może wynikać ze zwarcia na wyjściu lub zbyt dużego obciążenia.
- Brak regulacji prądu/napięcia: Sprawdź, czy nie włączyło się zabezpieczenie UVLO (dioda UVLO) lub czy obciążenie jest poprawne (np. diody LED wymagają odpowiedniego połączenia szeregowego).
- Niestabilna praca: Upewnij się, że prąd nie jest ustawiony na minimum i napięcie wejściowe jest stabilne.
- Wentylator nie działa: Sprawdź pobór prądu wentylatora (max 0.1A).
Informacje o producencie
Aideepen
Praktyczna pomoc
Typowe problemy
Bezpiecznik przepala się
Sprawdź, czy na wyjściu nie występuje zwarcie lub czy obciążenie nie przekracza dopuszczalnych parametrów.
Napięcie lub prąd nie reagują na regulację
Sprawdź, czy nie włączyło się zabezpieczenie przed niskim napięciem (UVLO) lub czy obciążenie jest typu stałoprądowego (np. LED, akumulator).
Urządzenie wyłącza się przy podłączeniu wentylatora
Sprawdź, czy wentylator nie pobiera więcej niż 0.1A i czy jest zasilany napięciem 12V.
Niestabilne napięcie wyjściowe
Upewnij się, że napięcie wejściowe jest stabilne i wyższe niż 10V. Przetwornica typu boost wymaga, aby napięcie wyjściowe było wyższe od wejściowego.
Przed użyciem
- Upewnij się, że napięcie wejściowe wynosi powyżej 10V.
- Zastosuj aktywne chłodzenie (wentylator), jeśli prąd wyjściowy przekracza 15A.
- Użyj przewodów miedzianych o wysokim przekroju.
- Podłącz zasilanie bez obciążenia i ustaw napięcie przed podłączeniem odbiornika.
- Sprawdź, czy obciążenie jest zgodne z trybem pracy (np. LEDy w odpowiedniej konfiguracji szeregowej).
Parametry w praktyce
- Input voltage (10-60V)
- Zakres napięcia zasilającego. Poniżej 10V układ nie pracuje poprawnie.
- Output voltage (12-83V)
- Napięcie wyjściowe musi być zawsze wyższe niż napięcie wejściowe.
- Max current (20A)
- Maksymalny prąd wyjściowy. Powyżej 10A wymagane jest dodatkowe chłodzenie.

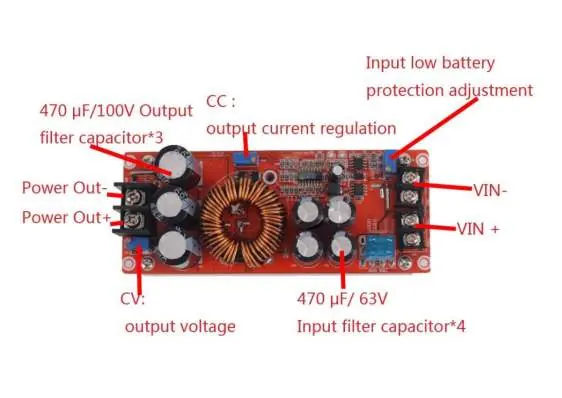

Ilustracje i schematy
- Potencjometr CC służy do regulacji prądu wyjściowego.
- Potencjometr CV służy do regulacji napięcia wyjściowego.
- Potencjometr RV1 służy do ustawienia progu zabezpieczenia przed niskim napięciem akumulatora.
- Złącza VIN+ i VIN- służą do podłączenia zasilania wejściowego.
Zgodność modelu
- Nie używać w trybie zwarcia wyjściowego.
- Wymagane zasilanie wejściowe powyżej 10V.
- Wentylator musi być zasilany 12V i pobierać max 0.1A.
