Instrukcja obsługi regulatora napięcia DC Banggood XY6020L
Szybki przewodnik po obsłudze i konfiguracji regulatora napięcia DC Banggood XY6020L. Dowiedz się, jak podłączyć urządzenie, ustawić napięcie, prąd oraz skonfigurować zabezpieczenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Regulator napięcia DC XY6020L to cyfrowy moduł zasilacza CNC, umożliwiający precyzyjną regulację napięcia i prądu. Urządzenie wyposażone jest w duży wyświetlacz LCD, aktywne chłodzenie oraz szereg zabezpieczeń. Instrukcja obejmuje montaż, konfigurację parametrów wyjściowych oraz obsługę funkcji zaawansowanych.

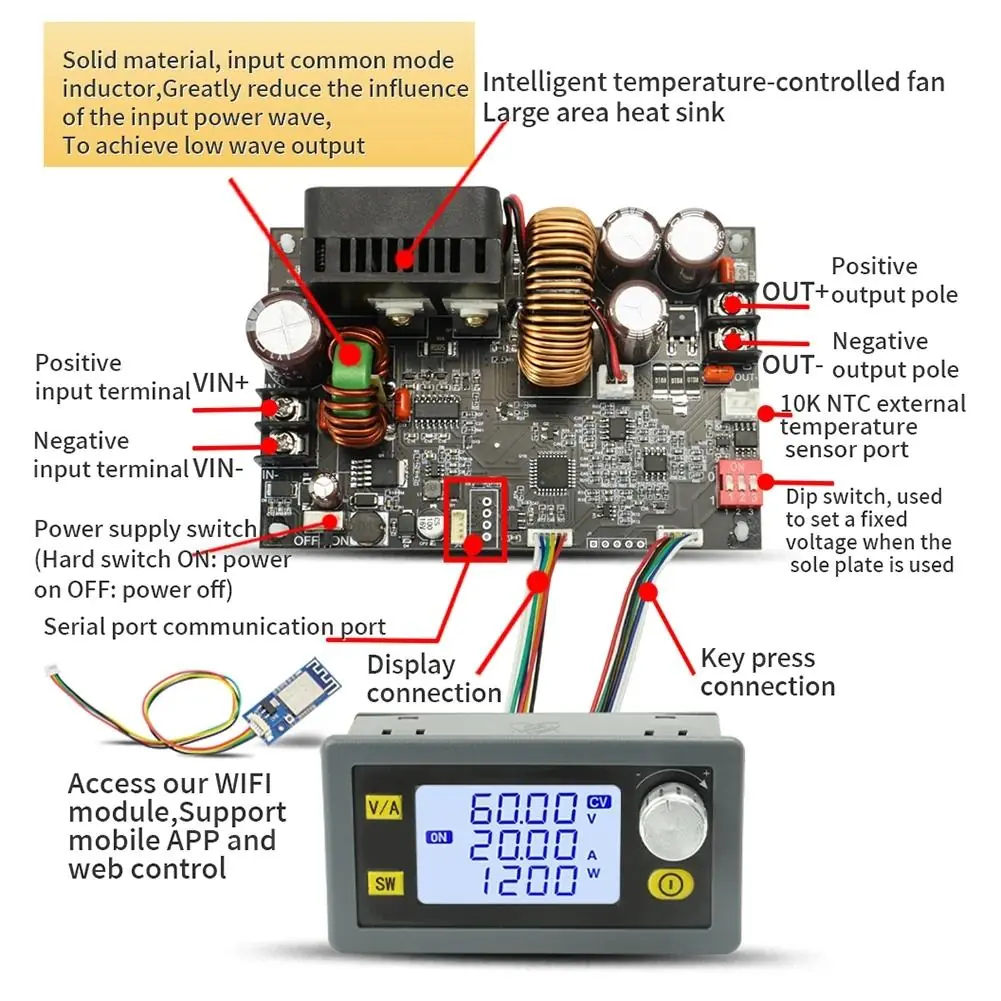

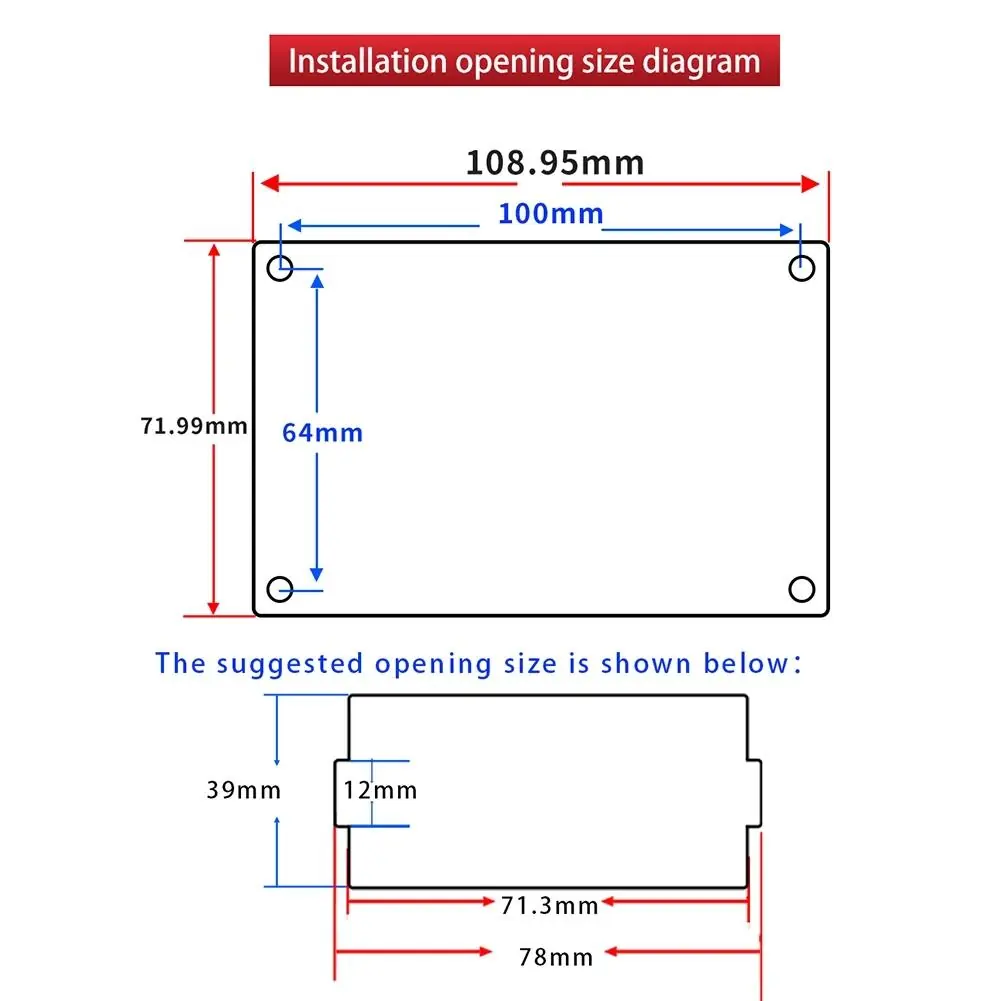

Opis urządzenia i podłączenie
Moduł składa się z płyty głównej oraz panelu sterowania. Przed uruchomieniem należy zwrócić uwagę na poprawne podłączenie przewodów:
- VIN+ / VIN-: Wejście zasilania (6.0-70V DC).
- OUT+ / OUT-: Wyjście zasilania.
- Porty komunikacyjne: Służą do podłączenia modułów zewnętrznych (np. TTL do 485 lub WiFi).
- Przełączniki DIP: Znajdują się na płycie głównej i służą do ustawiania stałego napięcia wyjściowego.
Obsługa i ustawienia
Urządzenie obsługuje się za pomocą przycisków V/A, SW, ON/OFF oraz enkodera obrotowego:

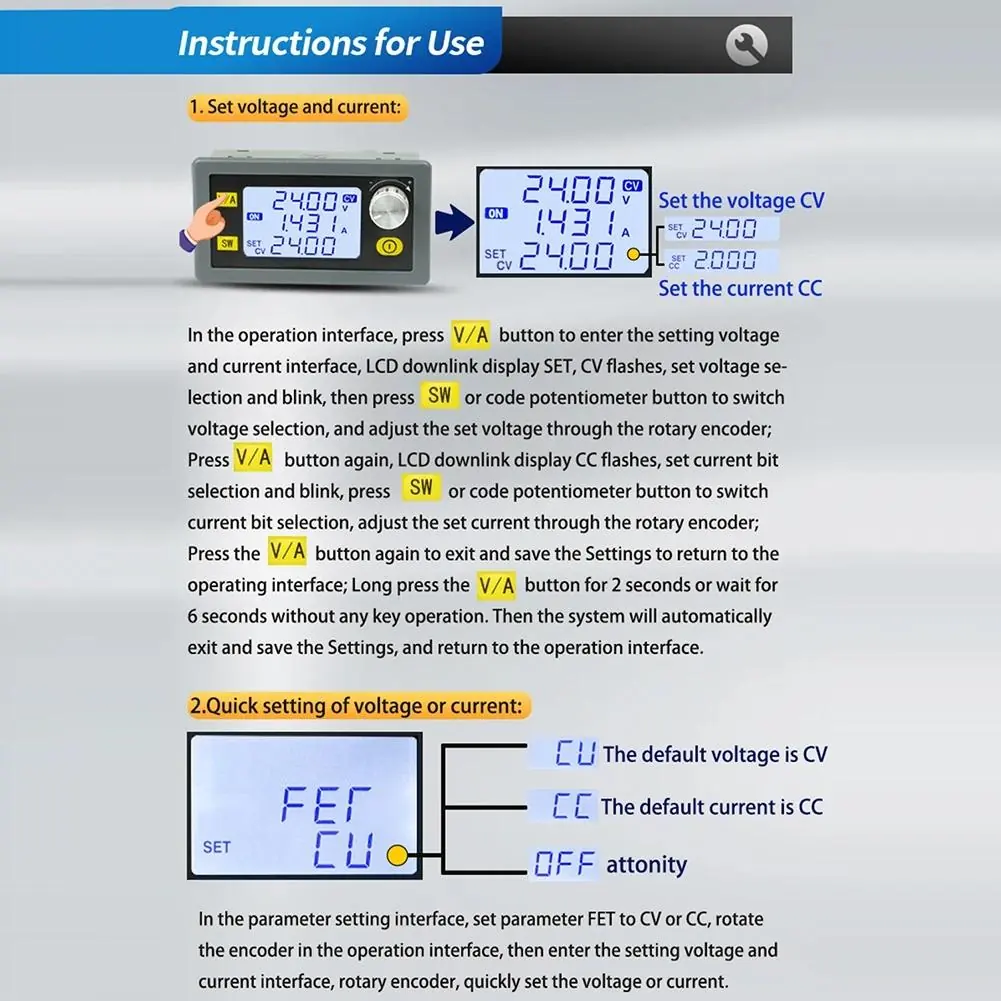

- Ustawianie napięcia i prądu: W interfejsie operacyjnym naciśnij przycisk V/A, aby wejść w tryb ustawień. Użyj enkodera do zmiany wartości.
- Szybkie ustawienia: W menu parametrów można wybrać tryb CU (stałe napięcie) lub CC (stały prąd).
- Blokada: Długie naciśnięcie enkodera (2 sekundy) blokuje ustawienia, zapobiegając przypadkowym zmianom.
- Grupy danych: Dostępnych jest 10 zestawów danych (Cd0-Cd9), które można zapisywać i wywoływać.
Konfiguracja parametrów ochronnych

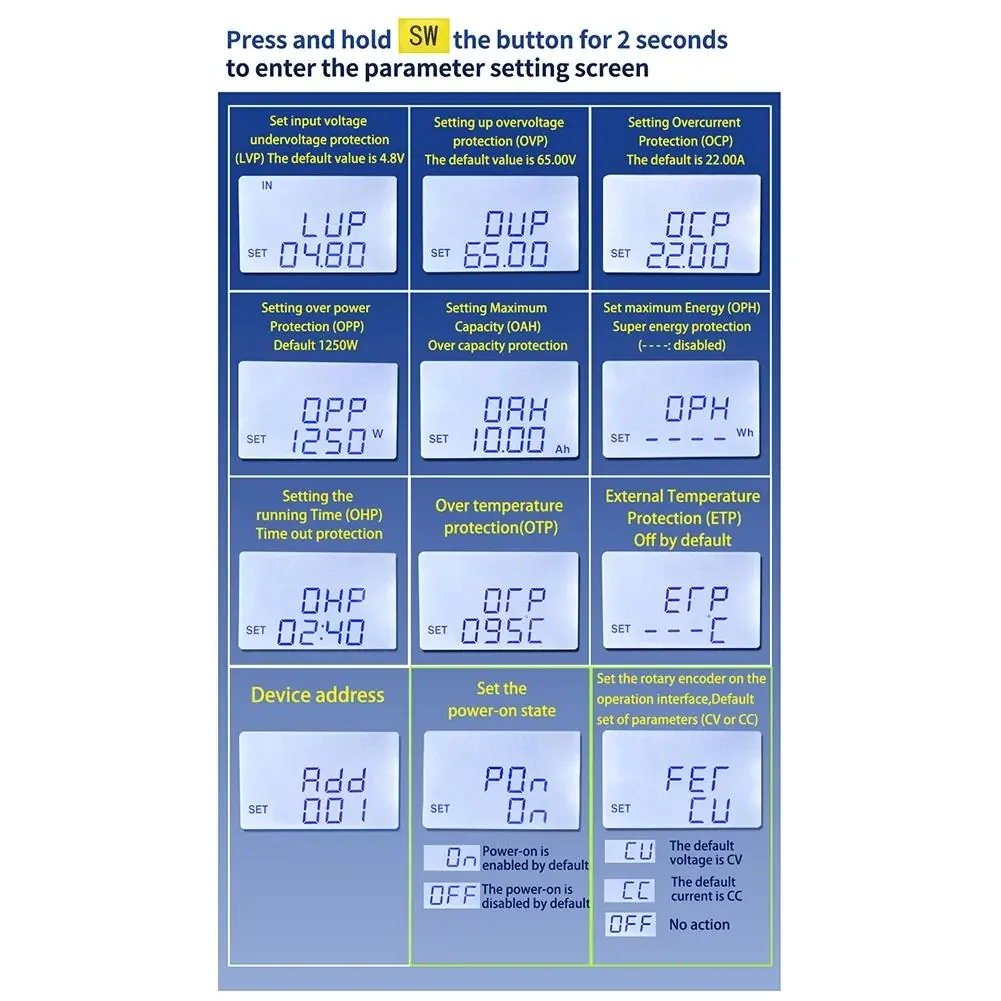

Aby wejść w ekran ustawień parametrów, przytrzymaj przycisk SW przez 2 sekundy. Dostępne są następujące funkcje ochronne:
- LVP: Zabezpieczenie podnapięciowe wejścia.
- OVP: Zabezpieczenie nadnapięciowe wyjścia.
- OCP: Zabezpieczenie nadprądowe.
- OPP: Zabezpieczenie nadmocowe.
- OAH / OPH: Ograniczenie pojemności / energii.
- OHP: Ograniczenie czasu pracy.
- OTP: Zabezpieczenie przed przegrzaniem.

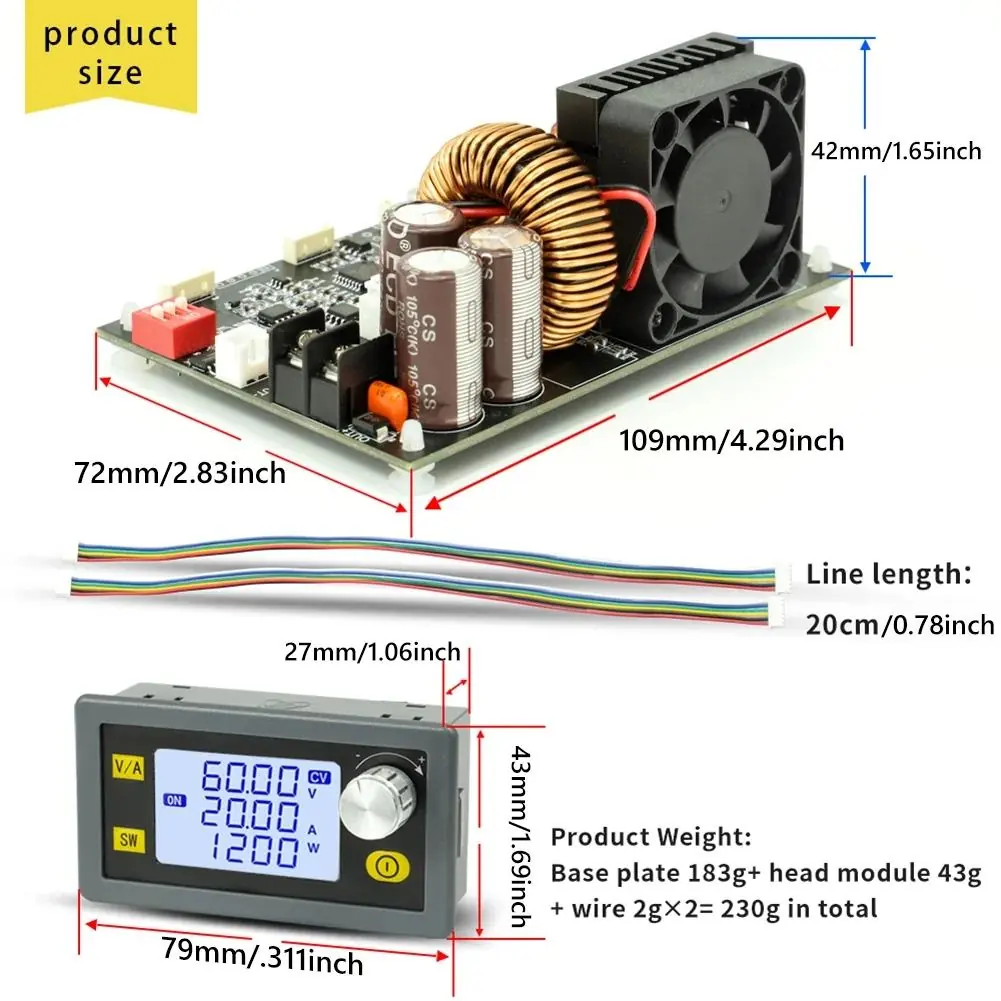

Dane techniczne
- Napięcie wejściowe: 6.0-70V DC.
- Napięcie wyjściowe: 0.0-60V DC.
- Prąd wyjściowy: 0-20.00A.
- Moc wyjściowa: 0-1200W.
- Chłodzenie: Wentylator włącza się automatycznie w zależności od prądu, mocy i temperatury.
Praktyczna pomoc
Typowe problemy
Wyjście zasilania wyłącza się automatycznie
Sprawdź, czy nie zostały przekroczone limity zabezpieczeń (OVP, OCP, OPP, OHP). Jeśli funkcje te są włączone, zasilacz wyłączy się po osiągnięciu ustawionej wartości.
Wentylator nie działa
Wentylator włącza się automatycznie przy prądzie >2A, mocy >50W lub temperaturze >50°C. Jeśli parametry są niższe, wentylator pozostaje wyłączony.
Napięcie wyjściowe jest nieprawidłowe
Sprawdź ustawienia przełączników DIP na płycie głównej. Upewnij się, że są ustawione zgodnie z tabelą prawdy dla żądanego napięcia.
Przed użyciem
- Sprawdź polaryzację wejścia zasilania (VIN+ i VIN-).
- Upewnij się, że napięcie wejściowe mieści się w zakresie 6.0-70V.
- Skonfiguruj przełączniki DIP na płycie głównej, jeśli wymagane jest stałe napięcie wyjściowe.
- Podłącz wyświetlacz i przyciski zgodnie z oznaczeniami na płycie głównej.
- Sprawdź, czy wentylator ma zapewniony swobodny przepływ powietrza.
Ilustracje i schematy

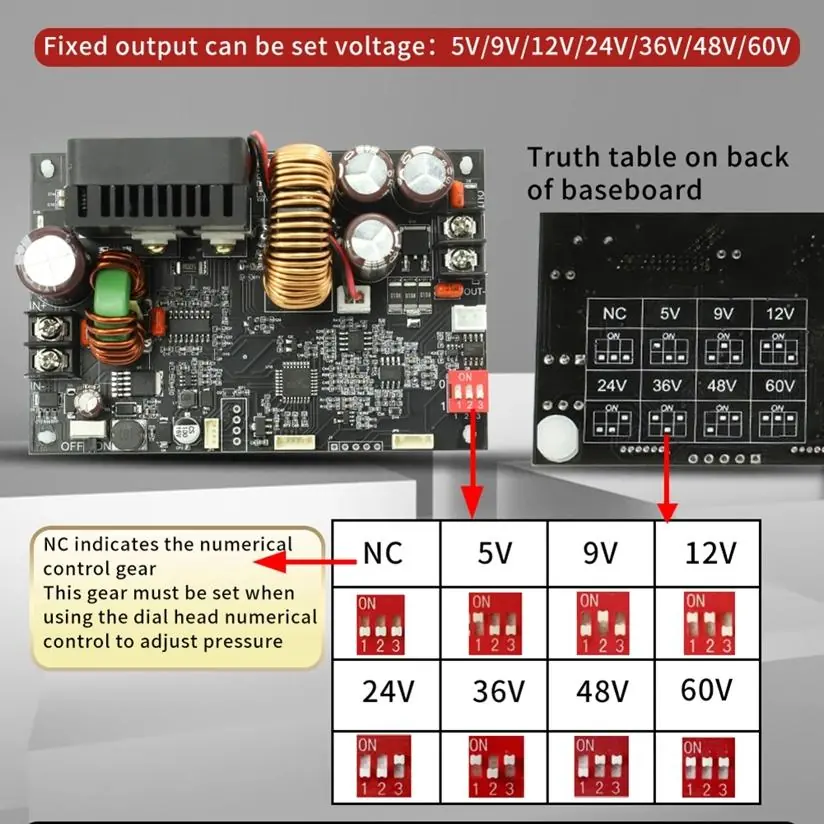

- Tabela prawdy (Truth table) na płycie głównej wskazuje ustawienia przełączników DIP dla konkretnych napięć wyjściowych (5V, 9V, 12V, 24V, 36V, 48V, 60V).
- Schemat połączeń pokazuje, jak podłączyć moduł WiFi lub TTL do 485 w celu zdalnego sterowania.
Zgodność modelu
- Urządzenie obsługuje moduły komunikacyjne TTL do 485 oraz WiFi.
- Dane w Cd8 (12V) i Cd9 (24V) są fabrycznie ustawione i nie podlegają regulacji.
