Instrukcja obsługi przetwornicy napięcia Redarc VI180D, VI360D, VI720D
Szybki przewodnik po instalacji i obsłudze przetwornic napięcia Redarc serii VI. Sprawdź schematy połączeń, parametry techniczne oraz zalecenia montażowe dla modeli VI180D, VI360D i VI720D.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przetwornice serii VI firmy Redarc służą do zasilania urządzeń 24V z instalacji samochodowej 12V. Urządzenia te charakteryzują się wysoką sprawnością (powyżej 85%) i są w pełni zalane silikonem, co zapewnia trwałość. Przed przystąpieniem do instalacji należy upewnić się, że posiadane przewody są odpowiedniej grubości, a montaż odbywa się w chłodnym i przewiewnym miejscu.
Opis urządzenia
Urządzenie jest przetwornicą typu switchmode, zaprojektowaną do pracy w trudnych warunkach. Elektronika wewnętrzna jest w pełni zabezpieczona (zalana), dlatego nie należy stosować myjek ciśnieniowych w pobliżu urządzenia. Przetwornica wymaga poprawnego podłączenia do akumulatora 12V, aby zapewnić stabilne zasilanie odbiorników 24V.
Podłączenie i instalacja
Urządzenie posiada trzy przewody wyjściowe:
- Fioletowy: Wejście 12V DC (w modelu VI720D kolor czerwony).
- Brązowy: Wyjście 24V DC.
- Zielony: Masa (Negative Ground).
Instalacja powinna uwzględniać:
- Podłączenie przewodu wejściowego 12V poprzez przekaźnik SBI lub przekaźnik sterowany zapłonem.
- Montaż urządzenia w pozycji pionowej, aby zapewnić swobodny przepływ powietrza.
- Zastosowanie odpowiednich bezpieczników na wejściu i wyjściu zgodnie z tabelą specyfikacji.
Środki ostrożności
- Nigdy nie zastępuj bezpieczników elementami o wyższej wartości niż zalecana w specyfikacji.
- Unikaj przeciążania urządzenia, co może prowadzić do uszkodzenia przetwornicy lub instalacji.
- Urządzenie musi być montowane w chłodnym, osłoniętym miejscu.
- Nie używaj myjek ciśnieniowych do czyszczenia urządzenia.
Dane techniczne
Urządzenia pracują w zakresie napięcia wejściowego 12V-15VDC i zapewniają wyjście 24VDC. Dopuszczalna temperatura otoczenia wynosi od -10°C do +50°C. Szczegółowe wymagania dotyczące bezpieczników dla poszczególnych modeli:
- VI180D: Bezpiecznik wejściowy 20A, wyjściowy 10A.
- VI360D: Bezpiecznik wejściowy 30A, wyjściowy 20A.
- VI720D: Bezpiecznik wejściowy 80A, wyjściowy 40A.
Praktyczna pomoc
Typowe problemy
Przegrzewanie się urządzenia
Upewnij się, że urządzenie jest zamontowane w pionie, w chłodnym miejscu z zapewnionym swobodnym przepływem powietrza.
Uszkodzenie elektroniki
Unikaj mycia urządzenia myjkami ciśnieniowymi; elektronika jest zalana silikonem, ale nie jest przystosowana do bezpośredniego strumienia wody pod ciśnieniem.
Spadek napięcia lub niestabilna praca
Sprawdź, czy połączenia z akumulatorem 12V są solidne, a przewody mają odpowiedni przekrój (krótkie i o odpowiedniej obciążalności).
Przed użyciem
- Sprawdź napięcie instalacji wejściowej (musi mieścić się w zakresie 12V-15VDC).
- Dobierz bezpieczniki zgodnie z modelem (VI180D, VI360D lub VI720D).
- Przygotuj przekaźnik SBI lub przekaźnik sterowany zapłonem do instalacji.
- Zaplanuj montaż w pionie w miejscu zapewniającym wentylację.
- Upewnij się, że przewody wejściowe i wyjściowe są odpowiednio zwymiarowane.
Parametry w praktyce
- Supply Range
- Zakres napięcia wejściowego 12V-15VDC, w którym urządzenie pracuje poprawnie.
- Conversion Efficiency
- Sprawność konwersji energii powyżej 85% przy pełnym obciążeniu.
- Ambient Temperature Range
- Dopuszczalna temperatura otoczenia pracy urządzenia od -10°C do +50°C.
Ilustracje i schematy

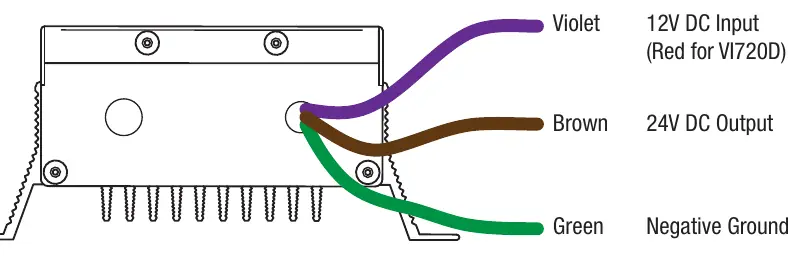

- Schemat połączeń: Fioletowy (wejście 12V), Brązowy (wyjście 24V), Zielony (masa).

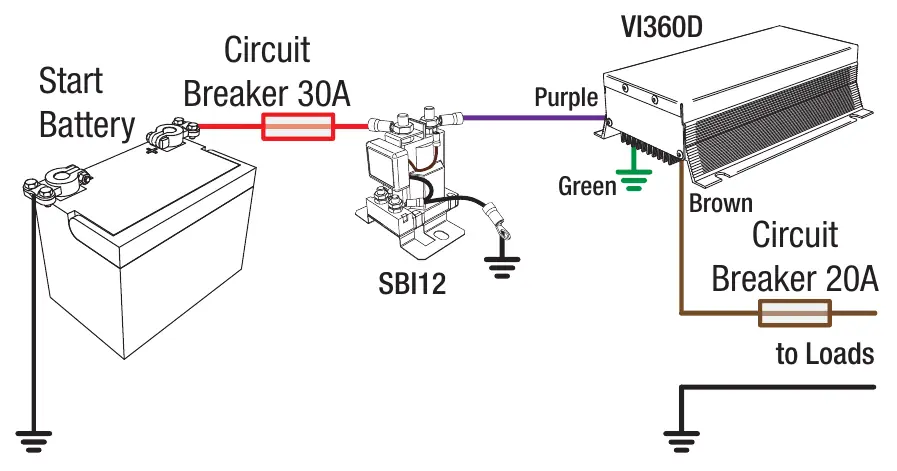

- Schemat instalacji: Wymaga użycia bezpieczników na linii wejściowej i wyjściowej oraz przekaźnika SBI12.
Zgodność modelu
- Urządzenie przeznaczone do instalacji samochodowych 12V.
- Wymaga zewnętrznych bezpieczników (brak w zestawie).
- Wymaga przekaźnika SBI lub sterowanego zapłonem do poprawnej pracy.
