Instrukcja montażu kolektorów wydechowych Akrapovic do Kawasaki Ninja 1000SX

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu opcjonalnych kolektorów wydechowych Akrapovic w motocyklu Kawasaki Ninja 1000SX. Przed przystąpieniem do prac upewnij się, że silnik i układ wydechowy są całkowicie wystudzone. Montaż powinien być przeprowadzony przez osobę posiadającą odpowiednie umiejętności mechaniczne. Niewłaściwa instalacja może prowadzić do uszkodzenia motocykla lub utraty gwarancji.

Przygotowanie i bezpieczeństwo

• Upewnij się, że motocykl jest stabilnie ustawiony na podnośniku centralnym.
• Sprawdź, czy posiadasz wszystkie części wymienione w liście części na stronie internetowej producenta.
• Zawsze zabezpieczaj prześwit motocykla.
• Podczas pracy używaj rękawic mechanicznych i odpowiednich narzędzi.

Wymagane narzędzia

• Klucze imbusowe (T-handle 4 mm, 6 mm)
• Klucz Torx 40
• Klucz nasadowy przegubowy 12 mm
• Klucze płasko-oczkowe 15 mm, 17 mm, 22 mm
• Ściągacz sprężyn

Demontaż oryginalnego układu wydechowego

1. Umieść motocykl na stabilnym podnośniku.
2. Zdejmij tłumik (zgodnie z instrukcją Slip-On).
3. Odkręć śruby mocujące siedzenie i zdejmij je.
4. Zdemontuj plastikowe elementy owiewek, odkręcając odpowiednie śruby i plastikowe zapięcia.
5. Odłącz złącze elektryczne kierunkowskazów.
6. Odkręć osiem nakrętek kołnierzowych przy głowicy cylindrów (podeprzyj układ wydechowy podczas tej czynności).
7. Odkręć czujnik lambda i ostrożnie zdejmij oryginalny układ wydechowy, uważając na przewód czujnika.

Montaż układu Akrapovic

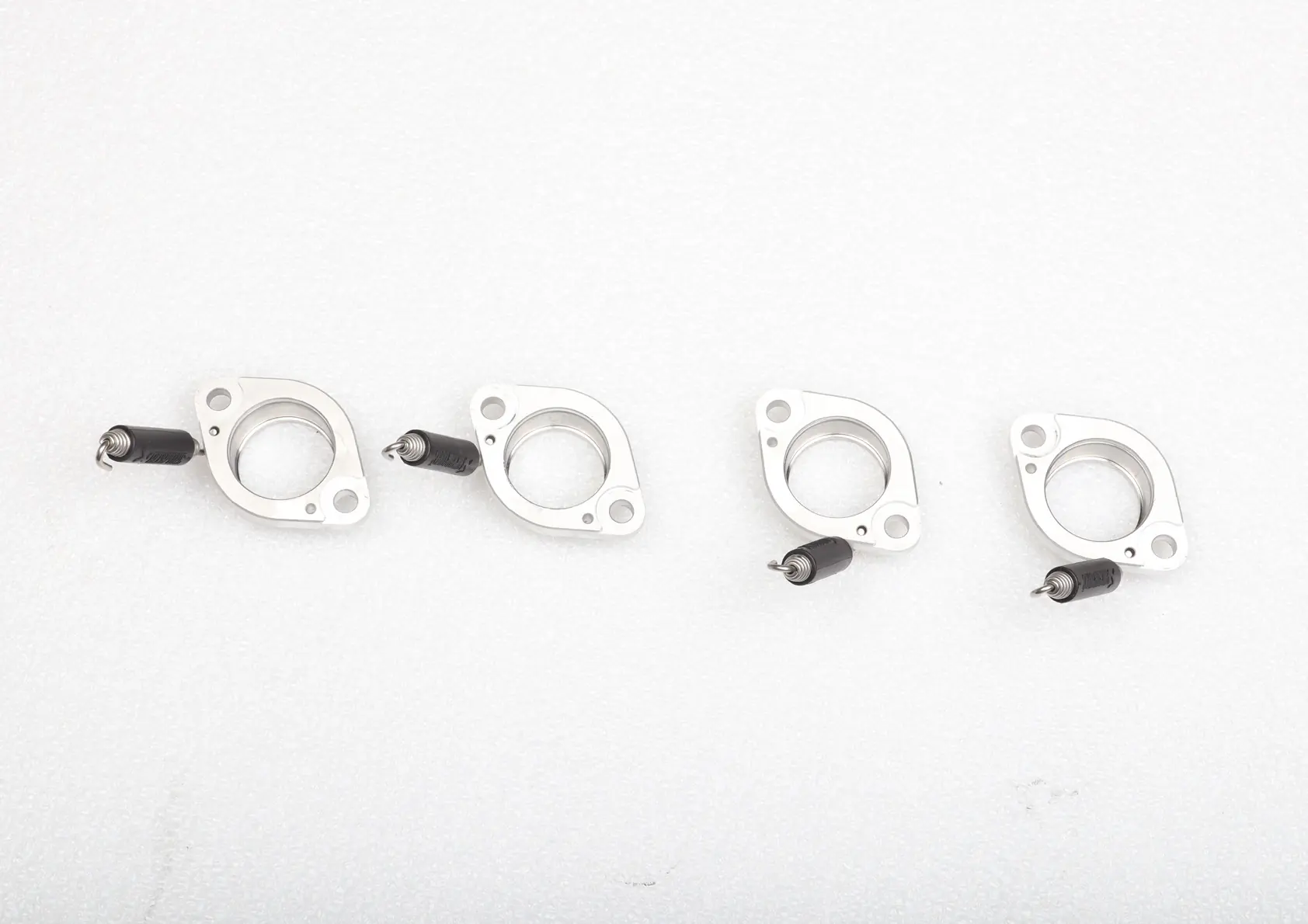

1. Zamontuj tuleje wraz z kołnierzami i sprężynami na głowicy cylindrów (nie dokręcaj jeszcze całkowicie).
2. Złóż rury kolektora z kolektorami zbiorczymi, używając sprężyn z zestawu. Użyj gumowego młotka, jeśli połączenia wymagają dobicia.
3. Wsuń kolektory w tuleje, załóż sprężyny i dokręć kołnierze oraz wspornik chłodnicy z odpowiednim momentem obrotowym.

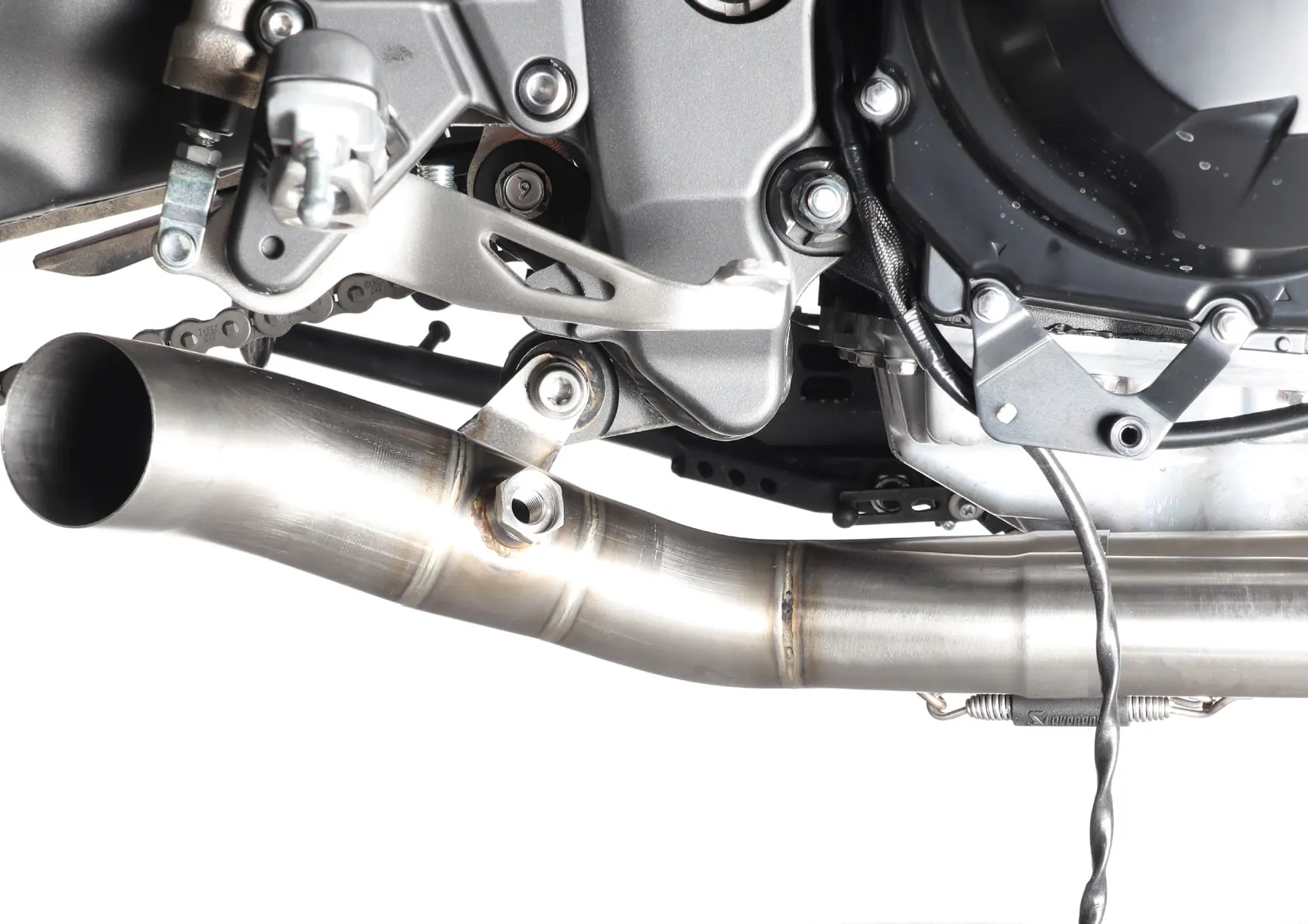

4. Wsuń rurę łączącą na kolektory, załóż sprężyny i przykręć wspornik rury do ramy.
5. Wkręć czujnik lambda z odpowiednim momentem obrotowym i zabezpiecz przewód w klipsie.
6. Zamontuj tłumik Akrapovic Slip-On.

Konserwacja i czyszczenie

Po zakończeniu montażu wyczyść wszystkie powierzchnie z tłustych plam, aby zapobiec ich wypaleniu. Nie używaj agresywnych środków chemicznych ani kwasowych.

• Tytanowe elementy: czyść szmatką nasączoną środkiem smarnym typu WD-40.
• Elementy z włókna węglowego: czyść suchą szmatką z pianką czyszczącą.
• Stal nierdzewna: czyść środkiem do czyszczenia styków.

Po pierwszych 100 km może pojawić się biały dym z tłumika – jest to zjawisko normalne. Okresowo sprawdzaj dokręcenie wszystkich śrub i sprężyn.

Rozwiązywanie problemów

W przypadku wycieku spalin z połączeń, sprawdź czy zaciski są dokręcone do określonego momentu obrotowego lub czy połączenia są poprawnie spasowane.
