Instrukcja montażu układu wydechowego AWE 0FG dla Chevy Silverado/GMC Sierra 1500

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu układu wydechowego AWE 0FG w pojazdach 4. generacji Chevy Silverado 1500 i GMC Sierra 1500 z silnikiem 6.2L. Montaż jest procesem wymagającym, dlatego zaleca się pomoc drugiej osoby. Przed przystąpieniem do pracy należy upewnić się, że układ wydechowy jest całkowicie wystudzony, aby uniknąć oparzeń.

Przygotowanie do montażu

• Bezpieczeństwo: Pozwól układowi wydechowemu całkowicie ostygnąć przed demontażem.
• Przygotowanie śrub: Namocz wszystkie śruby i gumowe wieszaki w oleju penetrującym przed rozpoczęciem pracy.
• Narzędzia: Przygotuj narzędzia do cięcia rur oraz klucze do montażu obejm.
• Weryfikacja części: Sprawdź kompletność zestawu zgodnie z listą części na stronie 2 przed demontażem starego układu.

Demontaż fabrycznego układu wydechowego

1. Zdejmij koło zapasowe, aby uzyskać dostęp do układu.

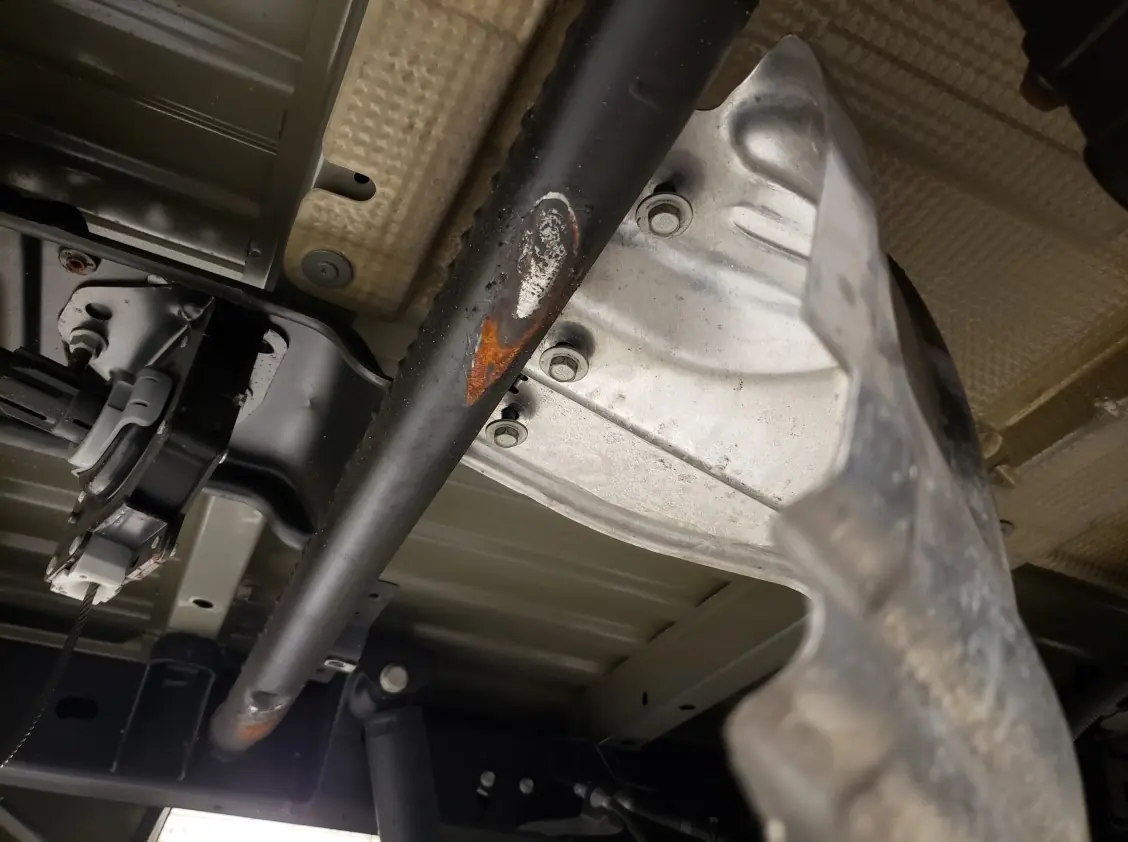

2. Zdemontuj fabryczną osłonę termiczną oraz osprzęt.
3. Poluzuj fabryczną obejmę typu ball-socket.
4. Zdejmij 5 fabrycznych wieszaków wydechu.
5. Zdemontuj kompletny fabryczny układ wydechowy.
6. Zdemontuj fabryczne ramki końcówek wydechu (nie będą ponownie używane).
7. Po demontażu zainstaluj ponownie osłonę termiczną i koło zapasowe.

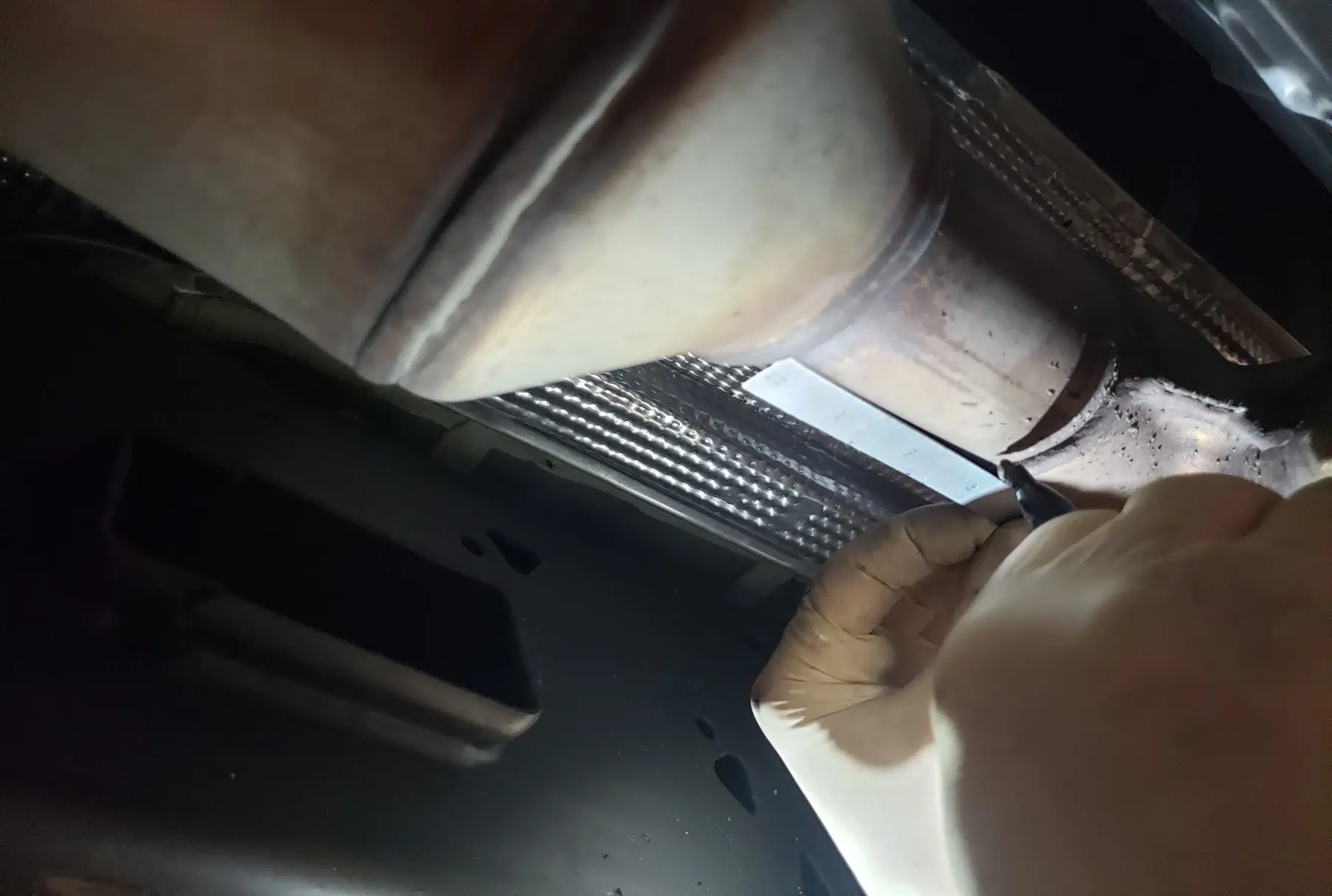

Cięcie rur przednich

Uwaga: Precyzja cięcia jest kluczowa dla poprawnego dopasowania układu.

• Strona kierowcy: Wykonaj cięcie w odległości 2 5/16 cala od spoiny (A).
• Strona pasażera: Wykonaj cięcie w odległości 2 3/4 cala od spoiny (B).
• Zaznacz punkty cięcia markerem i upewnij się, że cięcia są proste.
• Po cięciu użyj narzędzia do gratowania, aby wygładzić krawędzie rur przy katalizatorach.

Montaż układu AWE

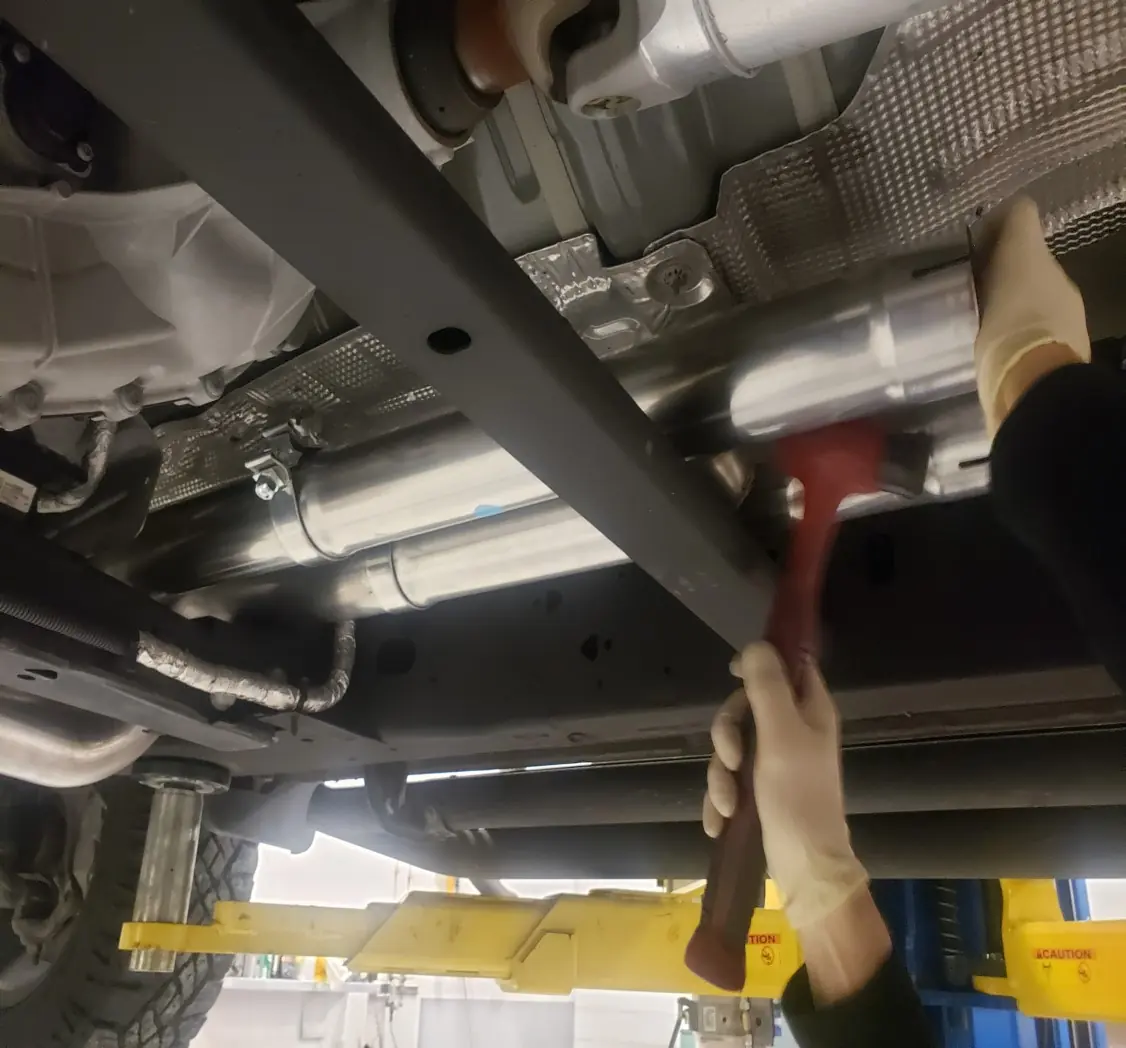

1. Zainstaluj sekcje przednie (E13, E14) za pomocą obejm 2.5 cala.
2. Zamontuj rurę typu H (E15) nad wspornikiem podwozia.
3. Zainstaluj sekcje HR5 (E17, E18) oraz rury środkowe (E16).
4. W przypadku wersji z długim rozstawem osi (Long Wheel Base), zainstaluj adaptery (E42, E43).
5. Zamontuj rury nad osią (E19, E20) oraz rury końcowe (E21, E22).

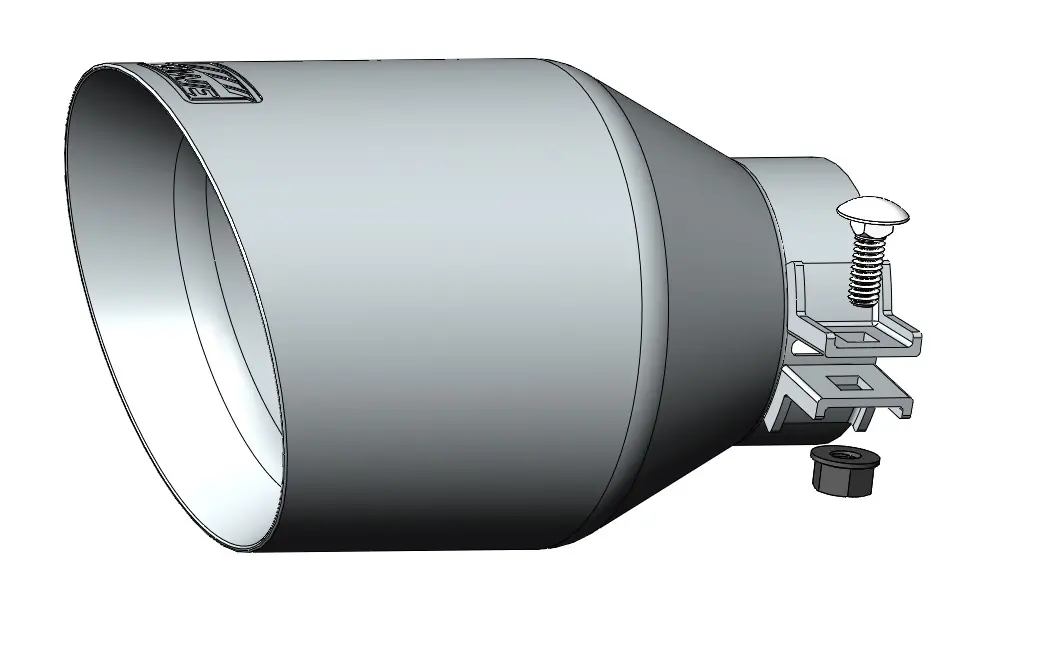

6. Zainstaluj końcówki wydechu (E33) za pomocą dołączonych obejm.

Dostrajanie i konserwacja

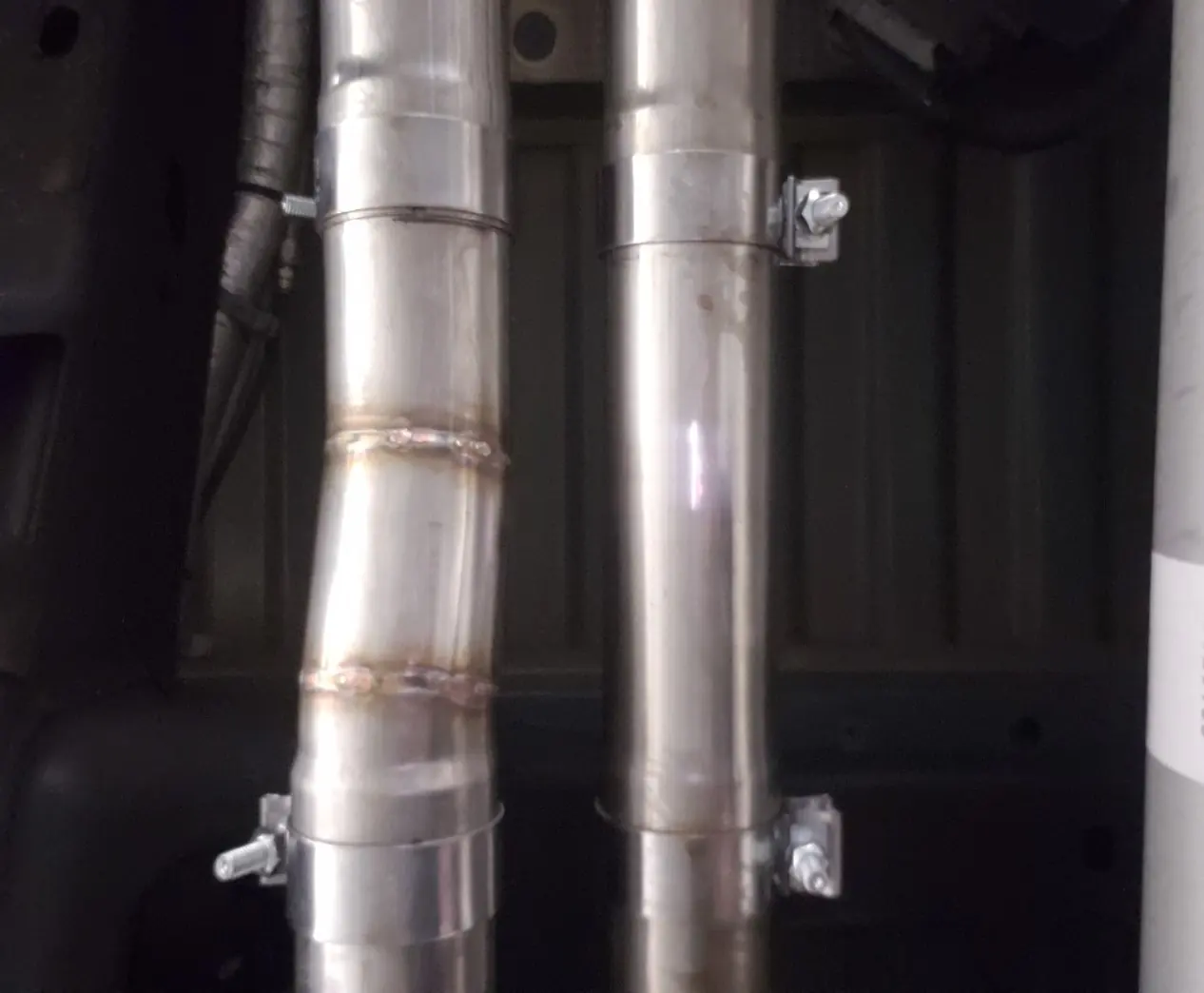

Po wstępnym montażu wszystkich elementów, przeprowadź finalne ustawienie układu, aby zapewnić równoległe ułożenie rur i brak kontaktu z podwoziem. Dopiero po uzyskaniu idealnego ustawienia dokręć wszystkie obejmy. Minimalny moment dokręcania obejm wynosi 60 ft/lbs. Po montażu zaleca się jazdę próbną, aby układ mógł się wygrzać, a następnie ponowną kontrolę dokręcenia obejm.

Konserwacja: Nowy układ wymaga przebiegu około 800-1000 mil, aby dźwięk się ustabilizował. Regularnie czyść końcówki wydechu łagodnym mydłem i wodą, unikając ściernych środków polerujących.
