Instrukcja montażu układu wydechowego AWE 0FG Catback
Kompletny przewodnik instalacji układu wydechowego AWE 0FG Catback dla Chevy Silverado ZR2 i GMC Sierra AT4X. Dowiedz się, jak bezpiecznie zdemontować stary układ, wykonać precyzyjne cięcia i zamontować nowy system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu układu wydechowego AWE 0FG Catback w pojazdach 4. generacji Chevy Silverado ZR2 oraz GMC Sierra AT4X. Proces wymaga demontażu fabrycznego układu wydechowego oraz wykonania precyzyjnych cięć rur. Zaleca się pomoc drugiej osoby przy instalacji ze względu na rozmiar systemu.
Przygotowanie i demontaż
Przed rozpoczęciem pracy upewnij się, że układ wydechowy jest zimny, aby uniknąć oparzeń. Namocz wszystkie śruby i wieszaki gumowe w oleju penetrującym.
- Zdejmij koło zapasowe, aby uzyskać dostęp do układu.

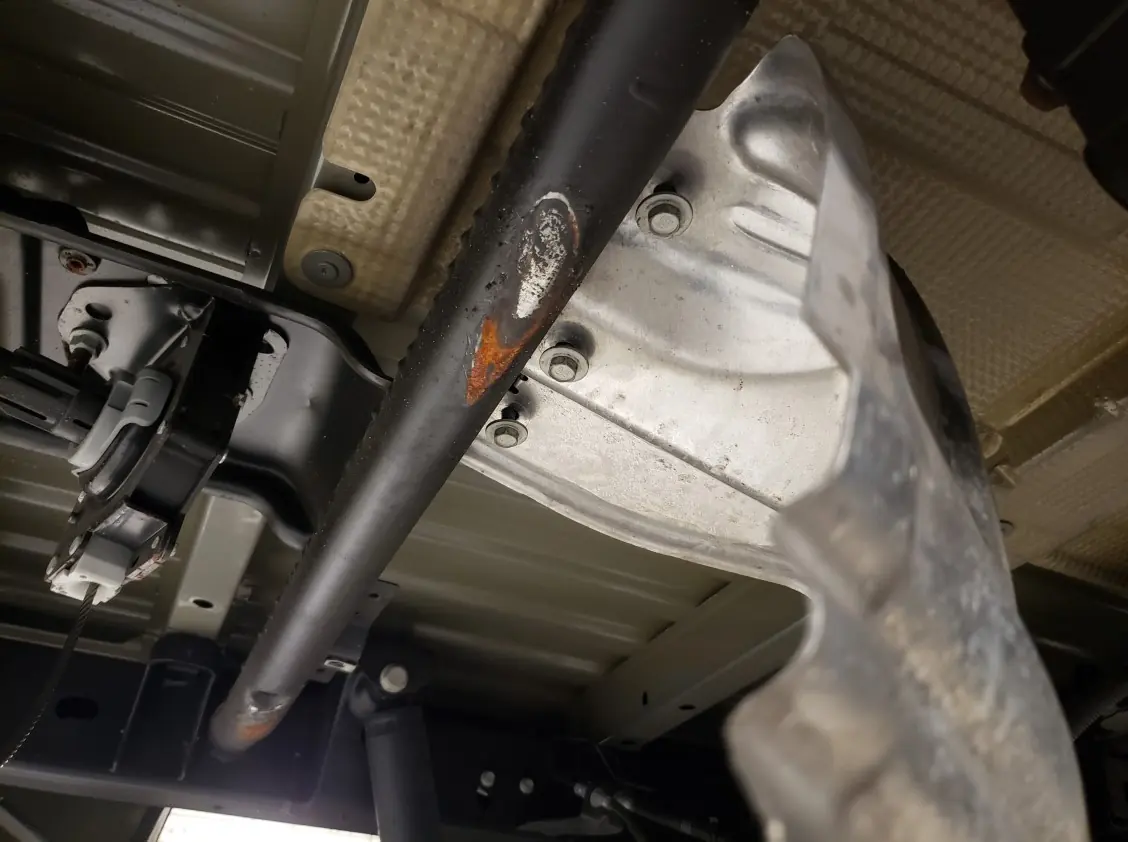

- Zdemontuj fabryczną osłonę termiczną.
- Poluzuj fabryczną obejmę typu ball-socket.
- Zdejmij 5 fabrycznych wieszaków i wyjmij cały układ wydechowy.
- Po demontażu zainstaluj ponownie osłonę termiczną i koło zapasowe.
Cięcie rur fabrycznych

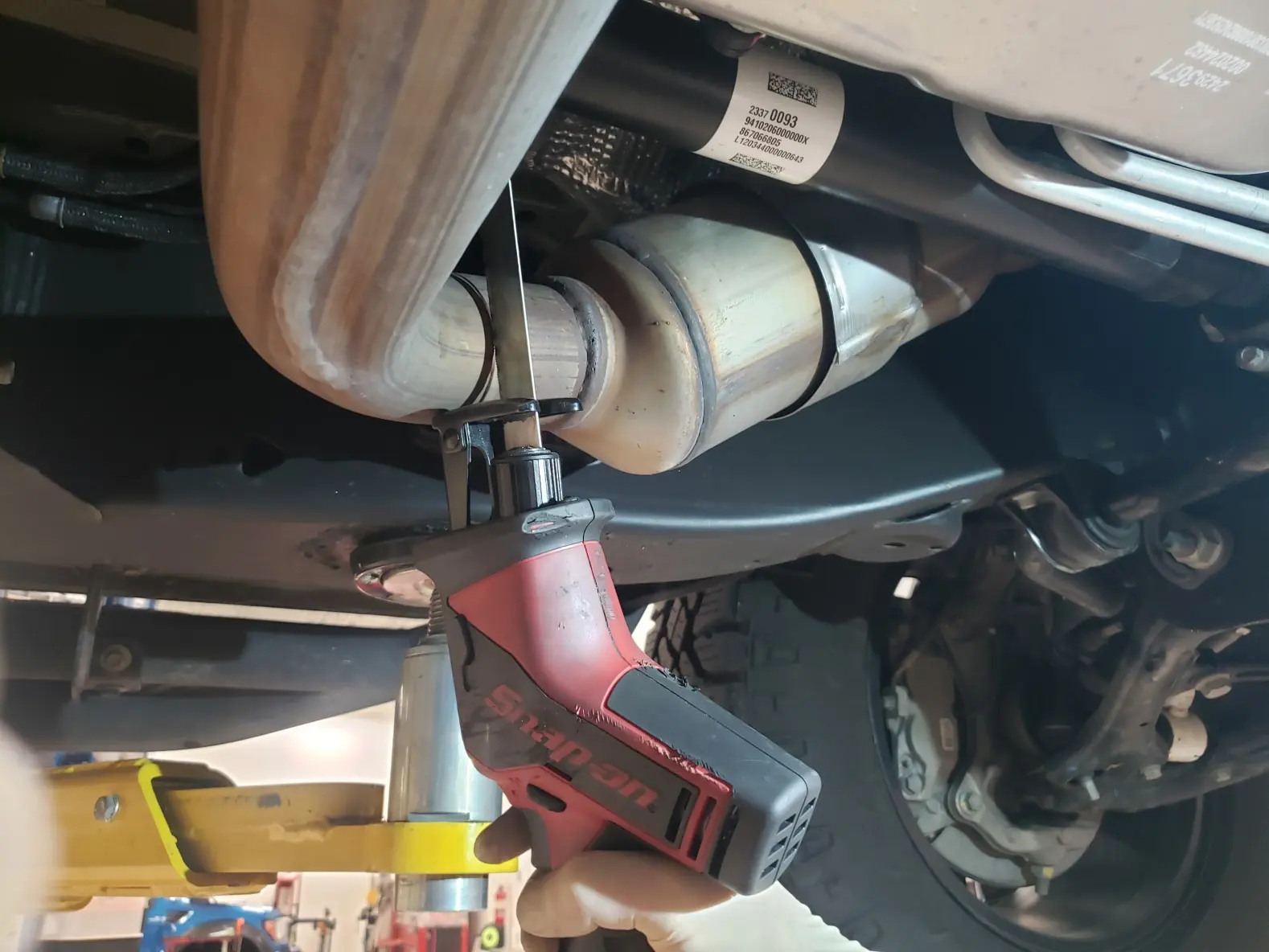

To kluczowy etap instalacji. Należy wykonać precyzyjne cięcia za katalizatorami:
- Strona kierowcy: Zmierz 2 5/16 cala od spoiny (A) i zaznacz punkt cięcia.
- Strona pasażera: Zmierz 2 3/4 cala od spoiny (B) i zaznacz punkt cięcia.

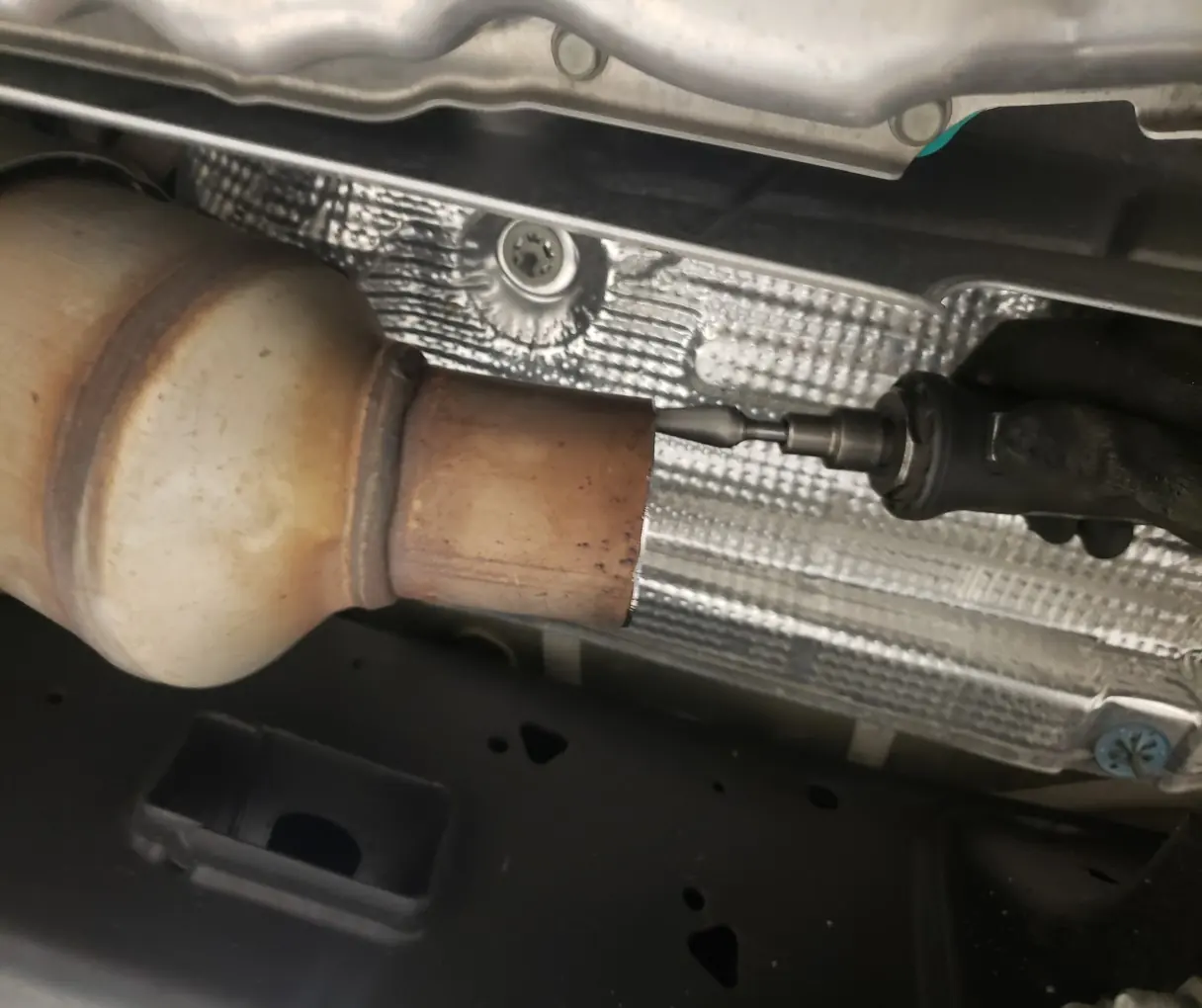

- Po wykonaniu cięć użyj narzędzia do gratowania, aby wygładzić krawędzie rur.
Montaż nowego układu

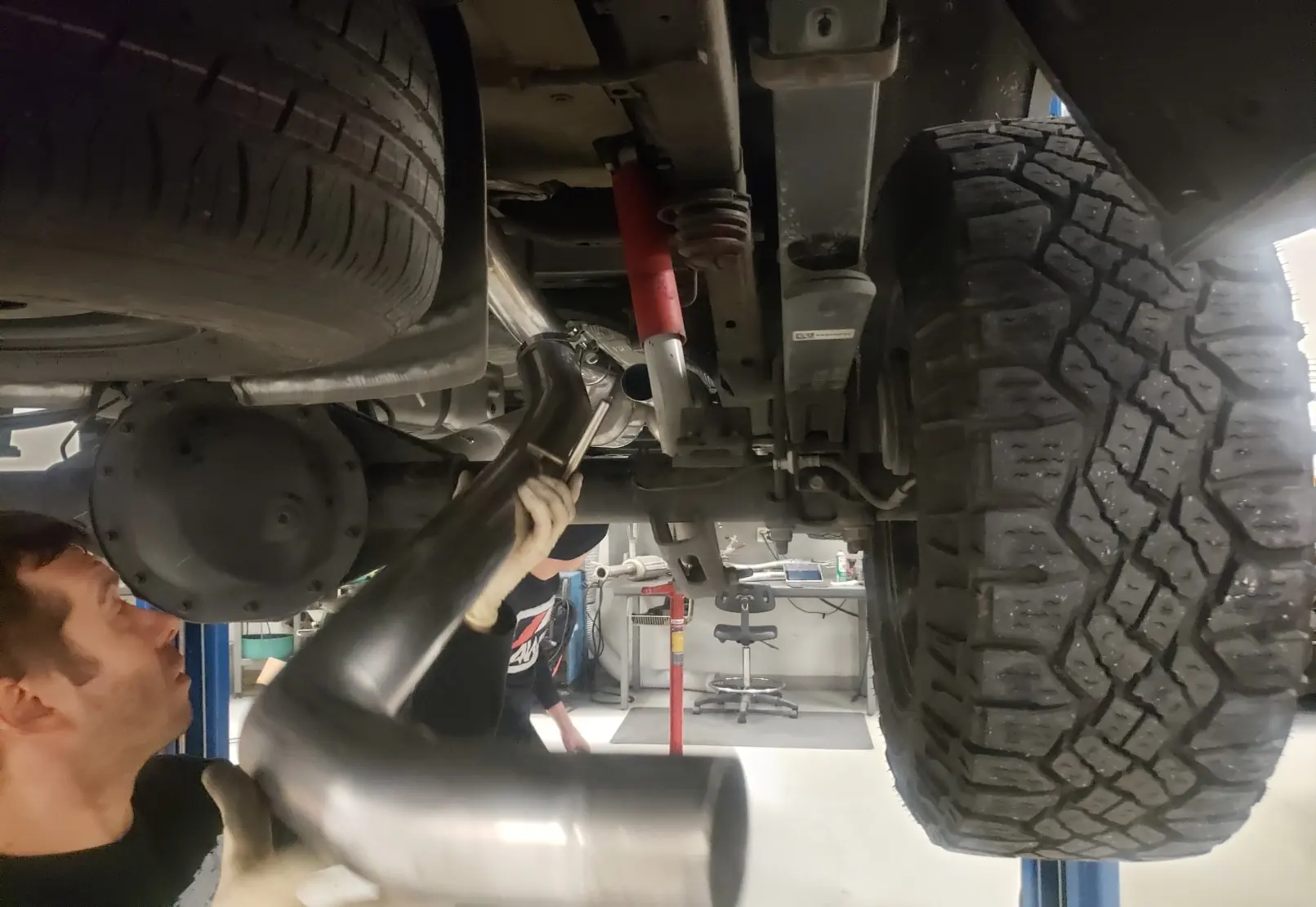

Montaż odbywa się sekwencyjnie od przodu do tyłu:
- Zainstaluj przednie sekcje (E13, E14) za pomocą obejm 2.5 cala.
- Zamontuj rurę H-pipe (E15) nad wspornikiem podwozia.
- Zainstaluj sekcje HR5 (E18, E17) oraz rury środkowe (E16).

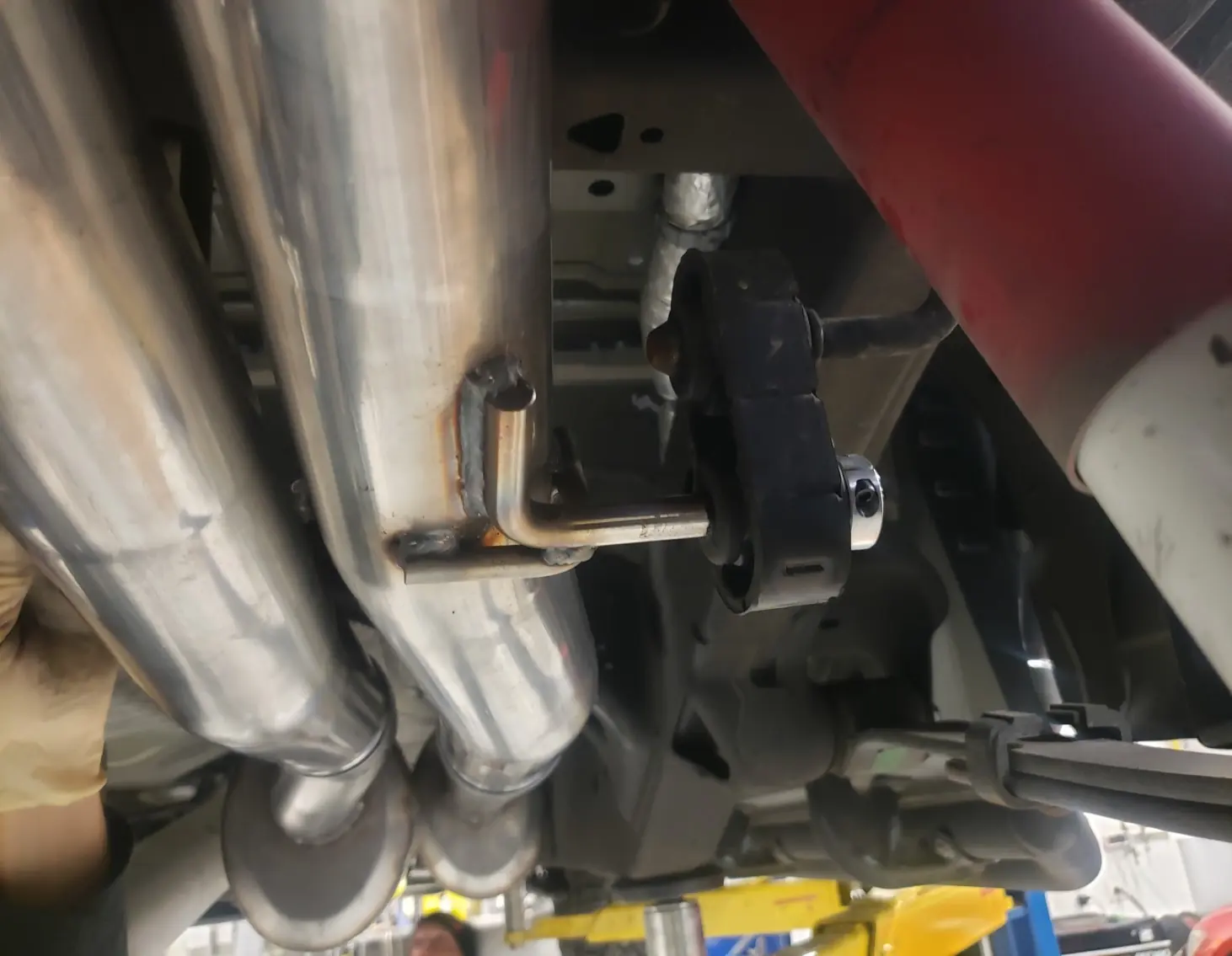

- Zamontuj rury nad osią (E19, E20), wsuwając wieszaki w fabryczne gumy.
- Zainstaluj końcówki wydechu (E72, E73 lub bashguardy E74, E75).
Ważne: Nie dokręcaj obejm do końca, dopóki cały układ nie zostanie ustawiony i wyregulowany. Minimalny moment dokręcania obejm to 60 ft/lbs.
Instalacja końcówek

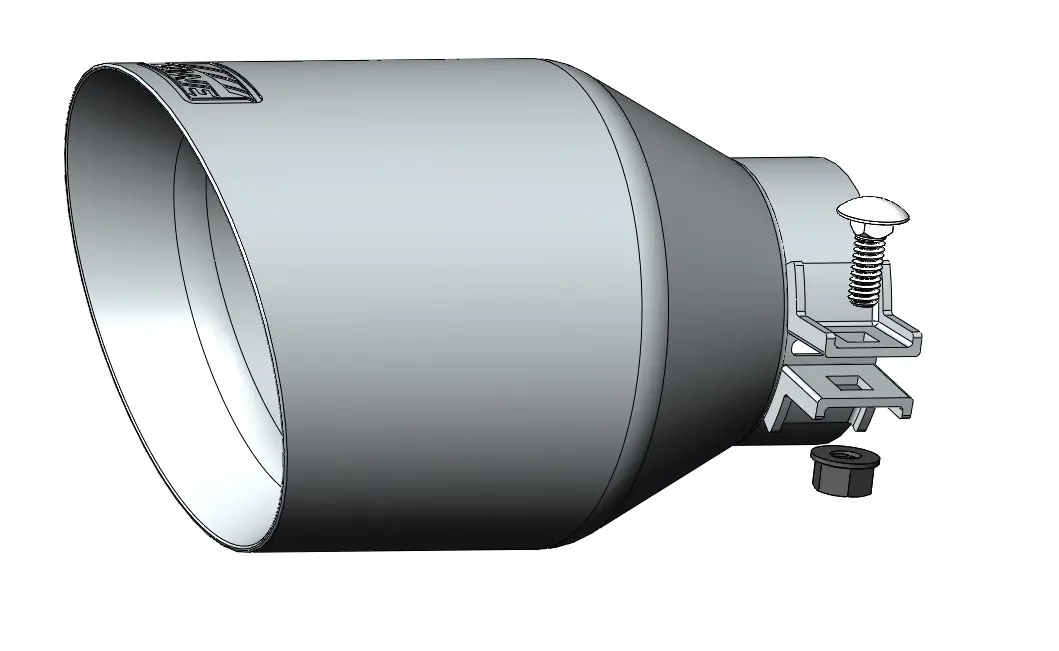

Końcówki wydechu należy zamontować tak, aby logo AWE było skierowane do góry. Użyj dołączonego zestawu montażowego. Po ustawieniu końcówek w pożądanej pozycji, dokręć wszystkie obejmy.
Konserwacja i rozwiązywanie problemów
Po instalacji zaleca się jazdę próbną, aby układ wydechowy przeszedł cykl termiczny. Po ostygnięciu sprawdź ponownie ustawienie końcówek.
- Docieranie: Dźwięk układu ustabilizuje się po przejechaniu 800-1000 mil.
- Czyszczenie: Regularnie czyść końcówki wydechu łagodnym mydłem i wodą, szczególnie w regionach używających soli drogowej. Unikaj ściernych środków polerujących.
- Problemy z pasowaniem: Jeśli układ nie pasuje, zazwyczaj wynika to z niewłaściwego ustawienia. Sprawdź, czy rury nie dotykają podwozia.
Informacje o producencie
AWE Tuning
Praktyczna pomoc
Typowe problemy
Układ nie pasuje prawidłowo
Większość problemów wynika z niewłaściwego ustawienia. Sprawdź spasowanie końcówek i upewnij się, że układ nie dotyka podwozia.
Brakujące lub uszkodzone części
Sprawdź listę części w instrukcji i skontaktuj się z miejscem zakupu lub użyj formularza kontaktowego AWE.
Przed użyciem
- Upewnij się, że masz oba pudełka z częściami.
- Przygotuj narzędzia do cięcia rur.
- Zapewnij sobie pomoc drugiej osoby.
- Namocz śruby i wieszaki gumowe w oleju penetrującym przed pracą.
Parametry w praktyce
- Moment dokręcania
- Minimum 60 ft/lbs dla obejm wydechowych.
Ilustracje i schematy
- Schemat części (strona 2 i 3) pokazuje rozmieszczenie sekcji rur i obejm.
- Rysunki (Figury 3-1, 3-2) pokazują dokładne punkty cięcia rur fabrycznych.
Zgodność modelu
- Przeznaczony dla 4. generacji Chevy Silverado ZR2 i GMC Sierra AT4X (silnik 6.2L).
