Instrukcja montażu intercoolera PRL Motorsports do Honda Civic 1.5T (2022-2023)

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu intercoolera PRL Motorsports (model PRL-HC11-IC) w samochodach Honda Civic 1.5T z lat 2022-2023. Instalacja zajmuje około 1 godziny. Ważne: Produkt nie wymaga ponownej kalibracji ECU. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie części wymienione w liście komponentów.

Wymagane narzędzia

• Grzechotka
• Przedłużka (6-12 cali)
• Klucz nasadowy 10mm i 12mm
• Klucz dynamometryczny
• Kombinerki
• Śrubokręt krzyżakowy i płaski
• Narzędzie do usuwania spinek

Przygotowanie do instalacji

Przed rozpoczęciem wyłącz zapłon i odłącz ujemną klemę akumulatora. Odczekaj minimum 5 minut, aby rozładować układ elektryczny. Pamiętaj, że odłączenie akumulatora może zresetować pamięć radia i wymagać wprowadzenia kodu antykradzieżowego. Przygotuj czystą, płaską powierzchnię do odłożenia zderzaka.

Demontaż zderzaka

1. Zabezpiecz pojazd: owiń zatrzask maski ręcznikiem warsztatowym i zabezpiecz taśmą krawędzie błotników oraz reflektorów.

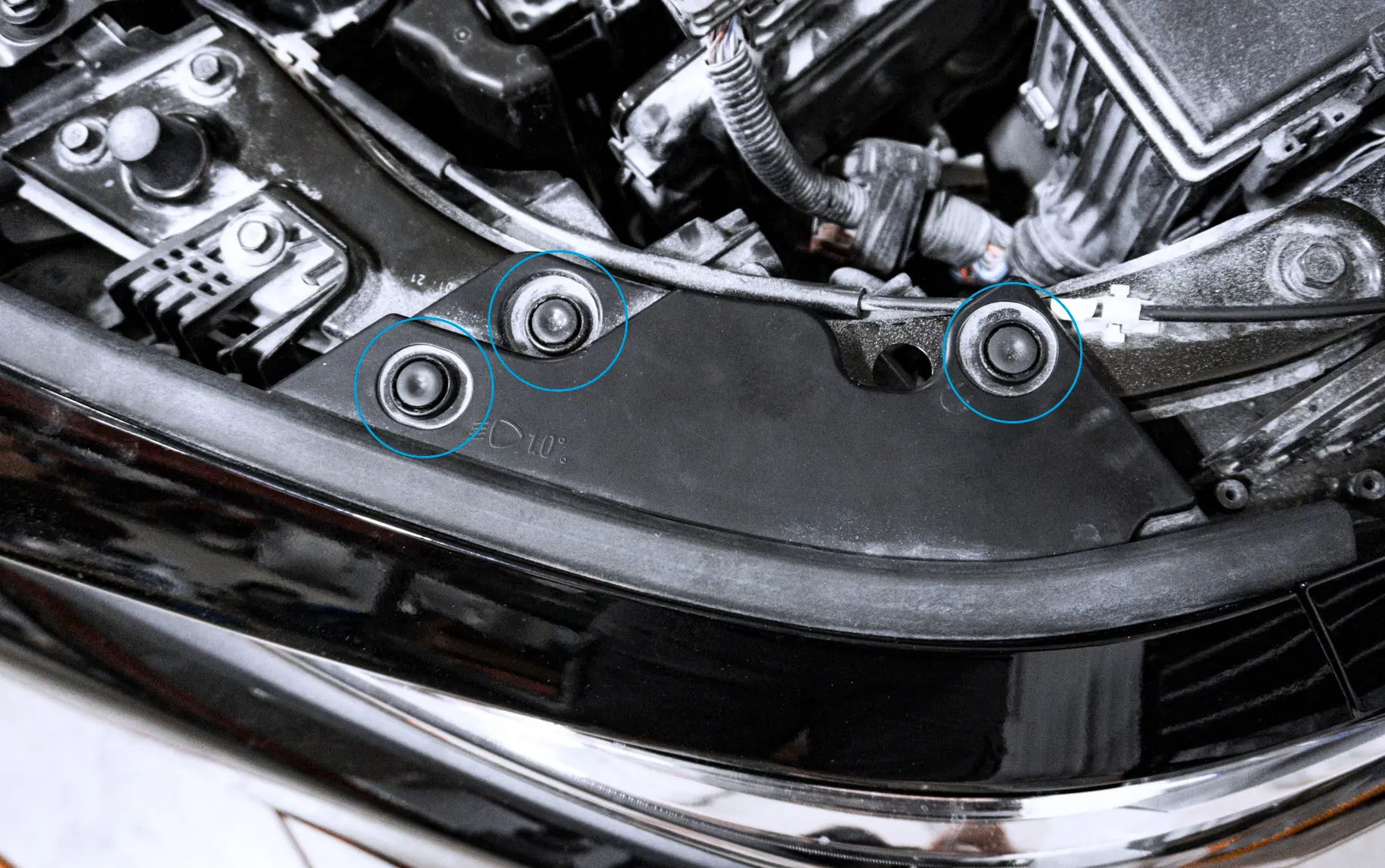

2. Usuń 3 spinki zderzaka nad każdym reflektorem.
3. Usuń 2 spinki zderzaka po wewnętrznej stronie reflektorów.
4. Odkręć śruby krzyżakowe w nadkolach (dolne i górne).

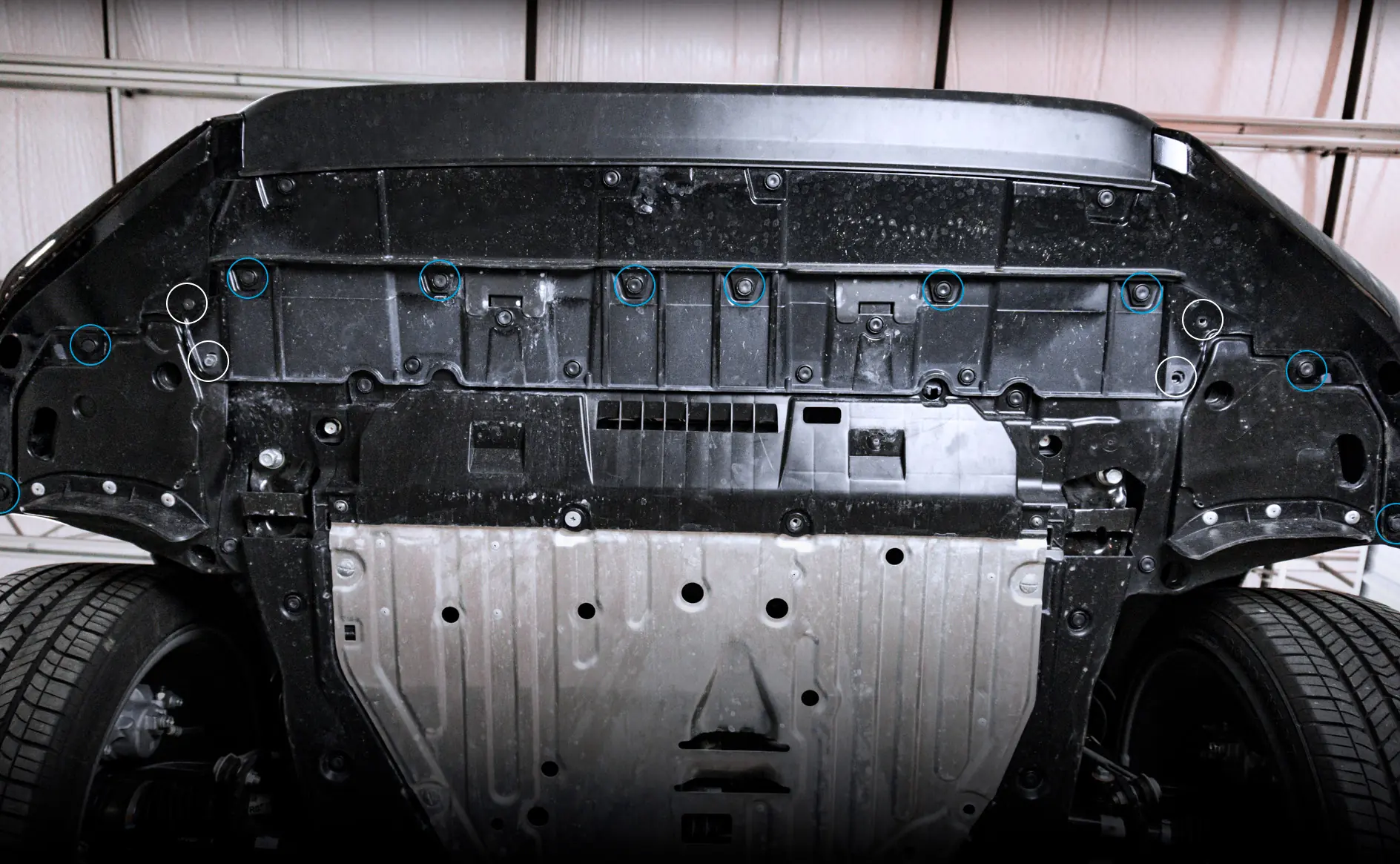

5. Od spodu usuń 10 spinek zderzaka, 1 śrubę 10mm oraz 1 śrubę krzyżakową z każdej strony.

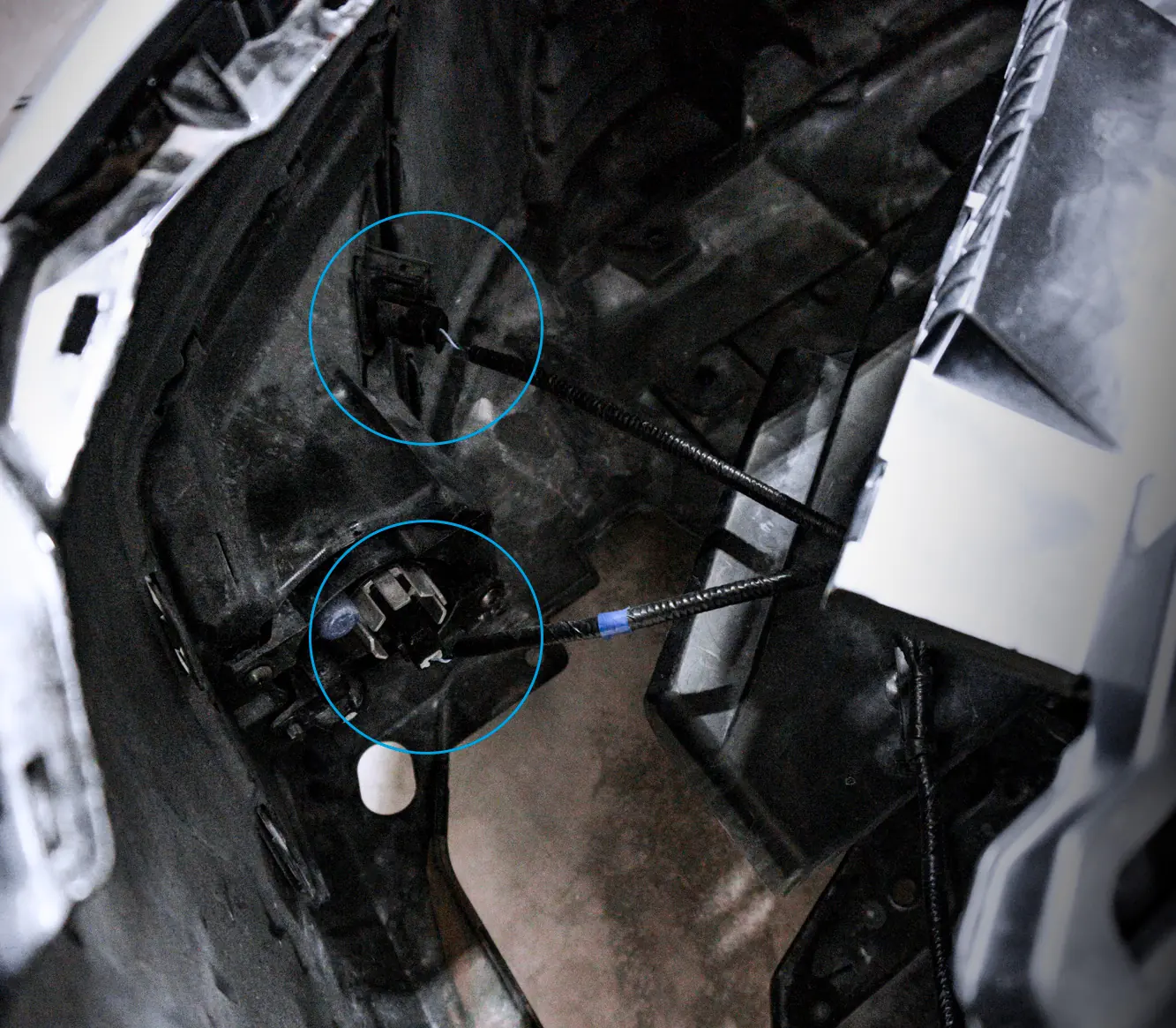

6. Odłącz wiązkę przewodów nad logo Honda oraz wiązki świateł przeciwmgielnych i czujników przed całkowitym zdjęciem zderzaka.

Montaż intercoolera

1. Po zdjęciu zderzaka, odkręć śruby mocujące fabryczny intercooler.
2. Zdemontuj fabryczne wsporniki i przełóż gumowe przelotki do wsporników PRL.
3. Zainstaluj nowe uszczelki O-ring w rowkach wlotu i wylotu intercoolera.

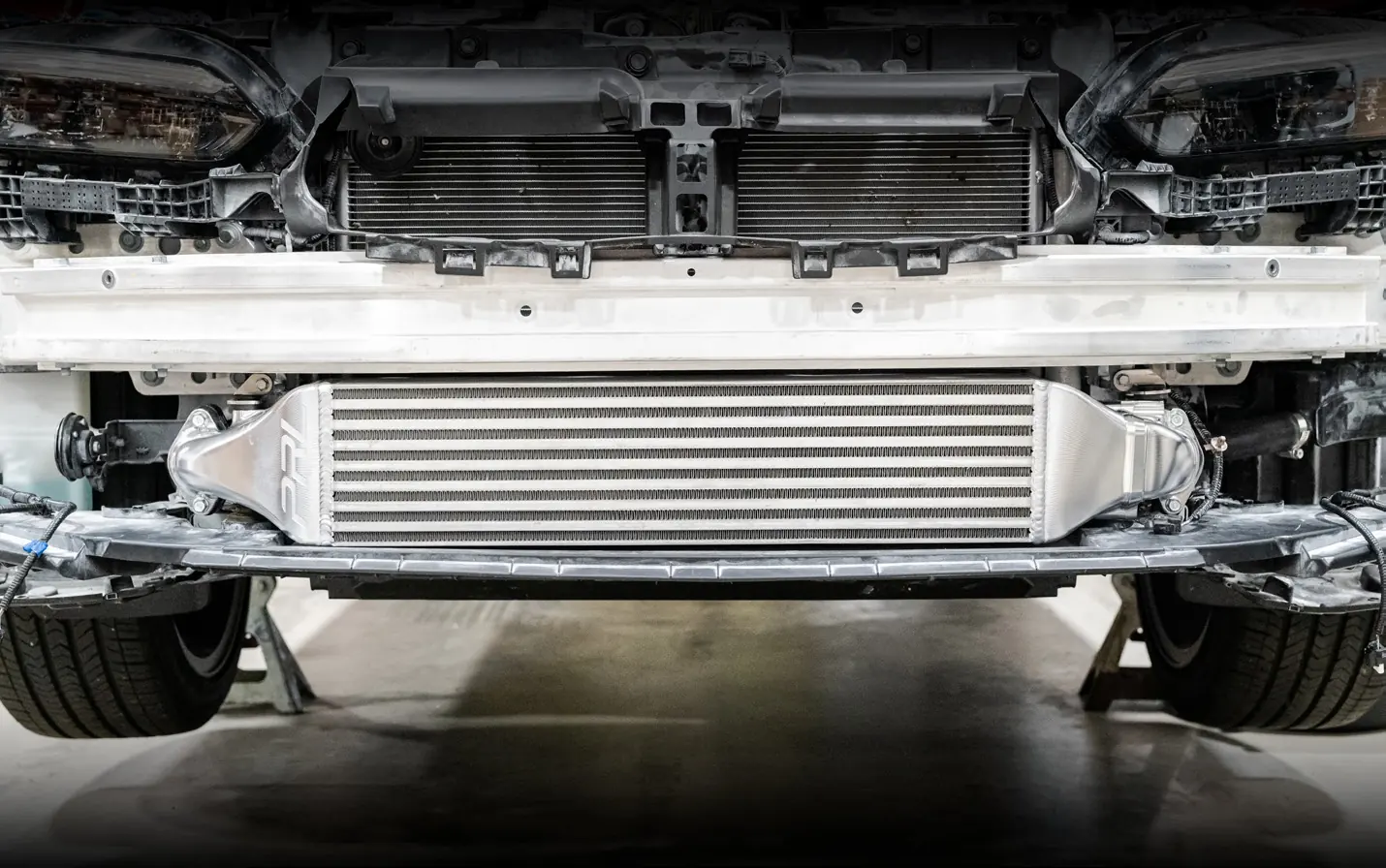

4. Zamontuj intercooler, upewniając się, że gumowe przelotki są prawidłowo osadzone na wspornikach.

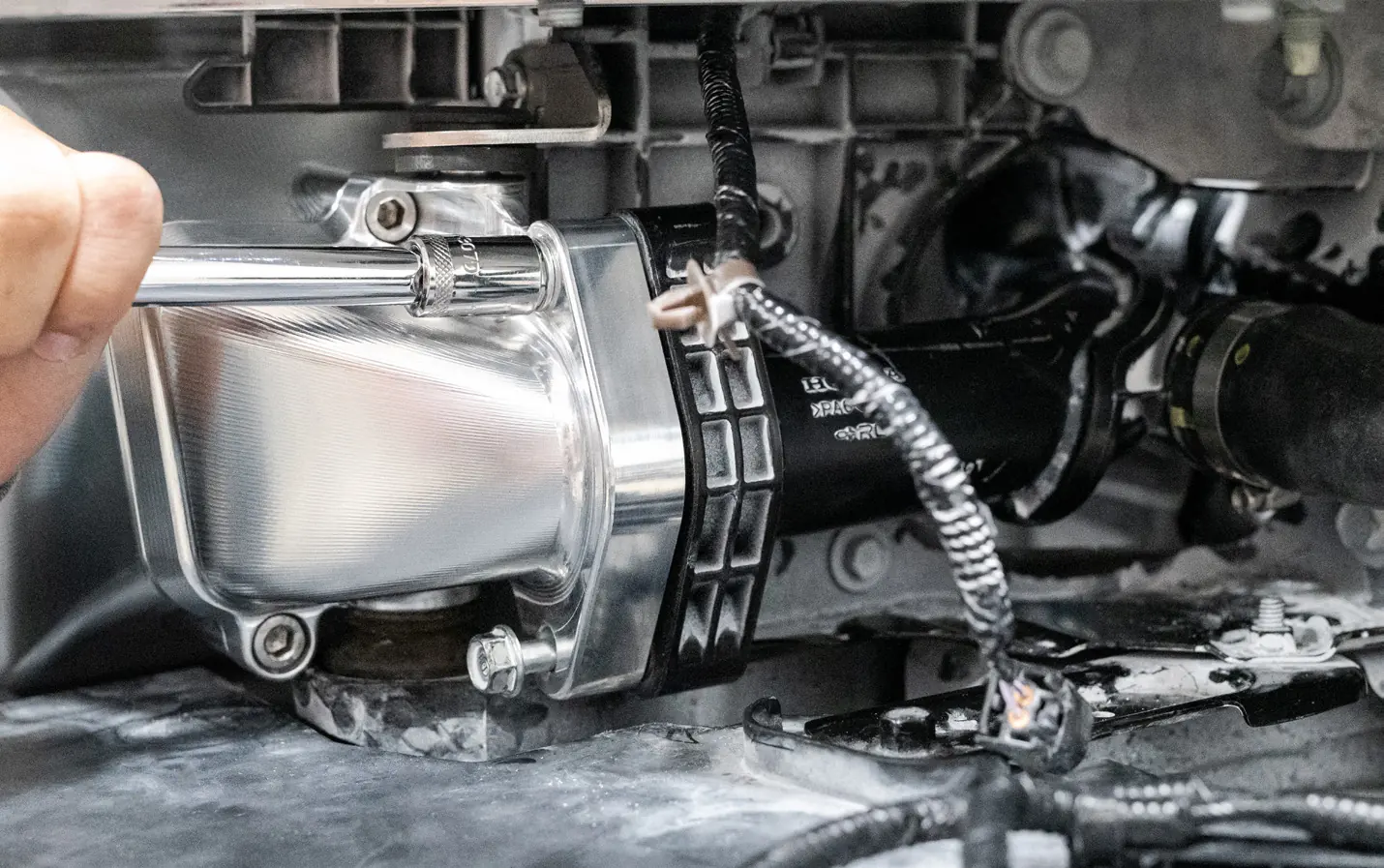

5. Przykręć górne wsporniki PRL używając fabrycznych śrub 10mm.
6. Podłącz fabryczne przewody (charge pipes) i dokręć je fabrycznymi śrubami 10mm. Zalecany moment dokręcania: 18 ft/lbs (ok. 24 Nm).
7. Przestaw czujnik temperatury powietrza na drugą stronę wspornika, aby nie kolidował z nowym intercoolerem.

Testy drogowe i konserwacja

Po zakończeniu montażu i ponownym założeniu zderzaka, uruchom silnik na biegu jałowym z zaciągniętym hamulcem ręcznym. Sprawdź, czy nie występują żadne problemy, a następnie wykonaj jazdę próbną. Regularnie sprawdzaj połączenia podczas rutynowych przeglądów (np. wymiana oleju). Unikaj jazdy przez zanieczyszczenia, które mogą uszkodzić żebra intercoolera.
