Instrukcja montażu systemu wzmocnienia ramy pomocniczej PRL Motorsports do Honda Civic...
Szybki przewodnik instalacji systemu wzmocnienia ramy pomocniczej (SRS) dla Honda Civic 2016-2021. Zawiera listę narzędzi, momenty dokręcania śrub oraz kroki montażu wkładek.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu systemu wzmocnienia ramy pomocniczej (SRS) PRL Motorsports w pojazdach Honda Civic 10. generacji (2016-2021). System ten jest przeznaczony wyłącznie do celów wyścigowych i nie może być używany na drogach publicznych. Montaż zajmuje około 4-5 godzin i nie wymaga ponownej kalibracji ECU.
Wymagane narzędzia:
- Grzechotka
- Przedłużki (6-12 cali)
- Zestaw kluczy nasadowych (10mm-19mm)
- Klucz dynamometryczny (do 80 ft/lb)
- Podnośnik i kobyłki
Lista komponentów

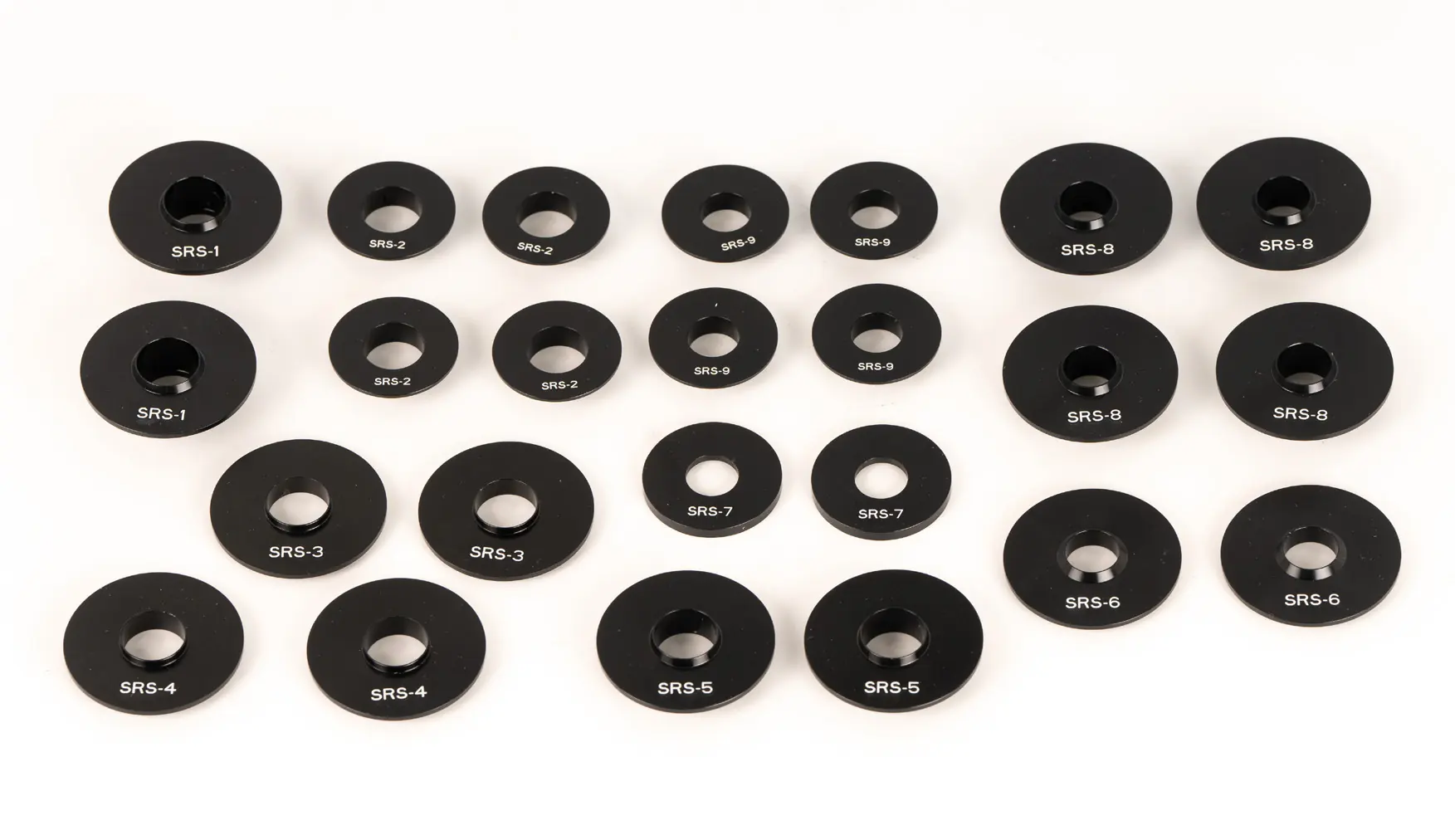

Zestaw zawiera wkładki SRS (oznaczone od SRS-1 do SRS-9) oraz tubkę smaru miedziowego (anti-seize). Przed rozpoczęciem montażu sprawdź, czy wszystkie elementy wymienione w liście części są obecne.
Przygotowanie do montażu

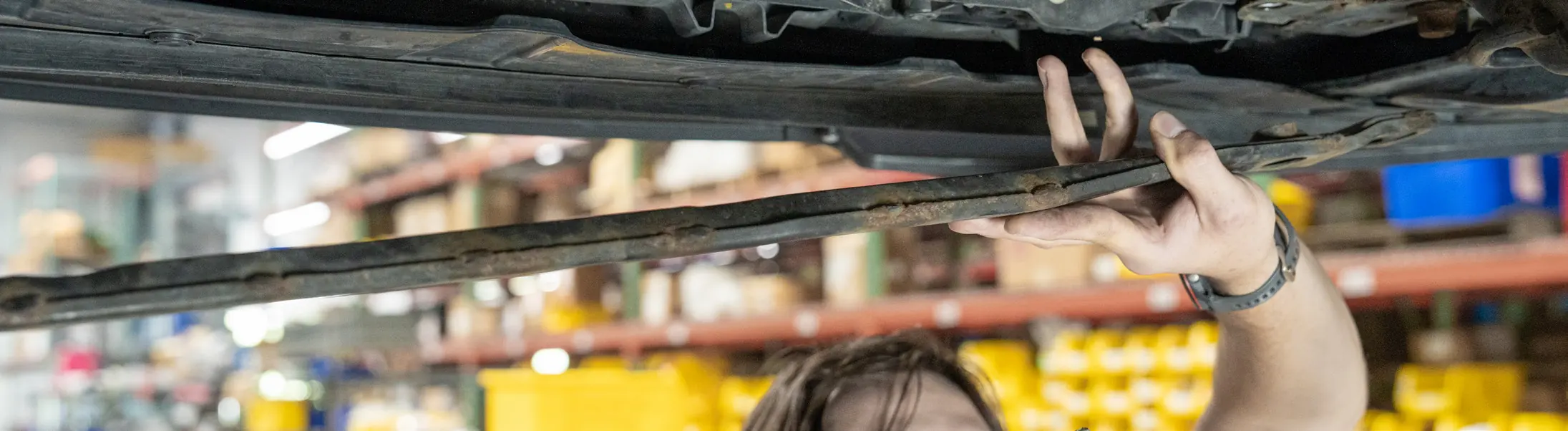

Podnieś pojazd i zabezpiecz go na kobyłkach. Rama pomocnicza musi być podparta w co najmniej dwóch punktach, aby uniknąć uszkodzenia mocowań silnika lub skrzyni biegów. Usuń przednią poprzeczkę ramy pomocniczej.
Montaż przedniej ramy pomocniczej

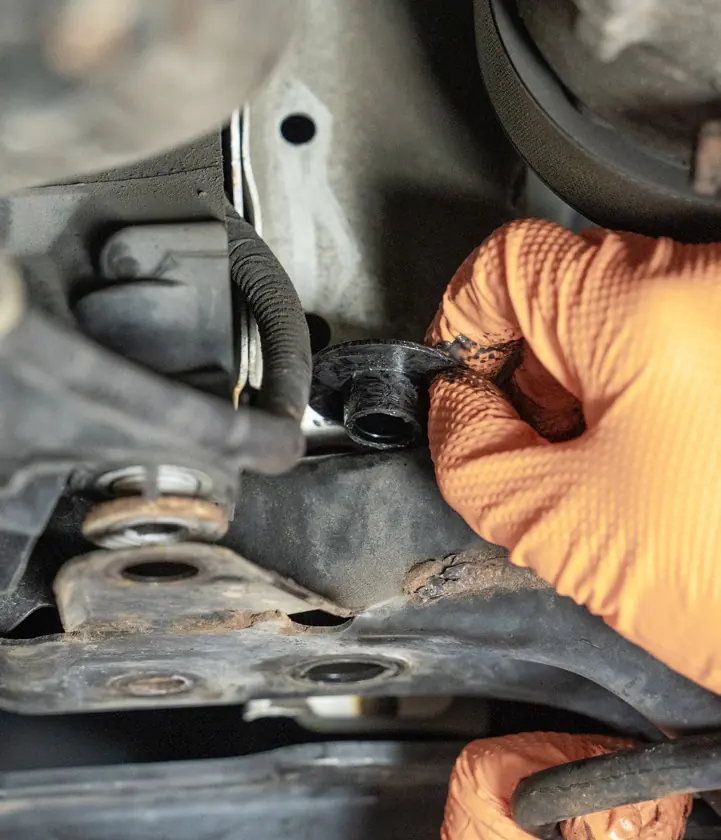

Poluzuj śruby mocujące, pozostawiając około 2 pełne obroty w gwincie, aby zapobiec opadnięciu ramy. Wkładki SRS należy smarować smarem miedziowym tylko na powierzchniach stykających się z nadwoziem i ramą pomocniczą. Unikaj dostania się smaru do otworów na śruby, ponieważ może to zafałszować odczyt momentu dokręcania.

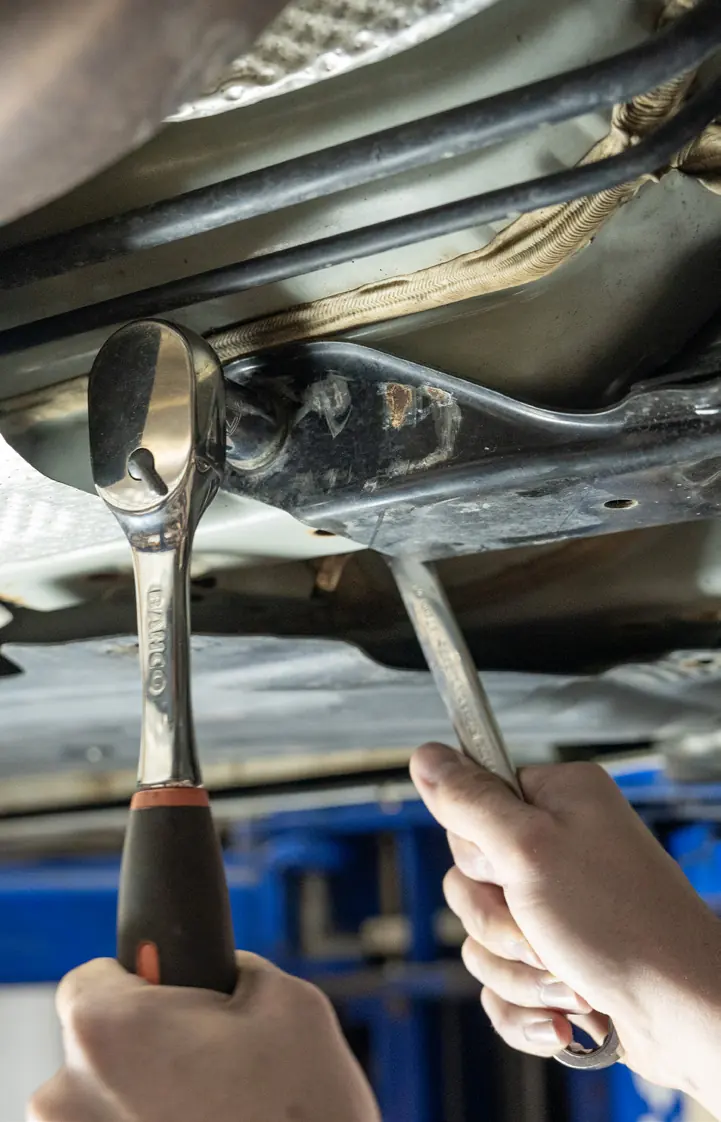

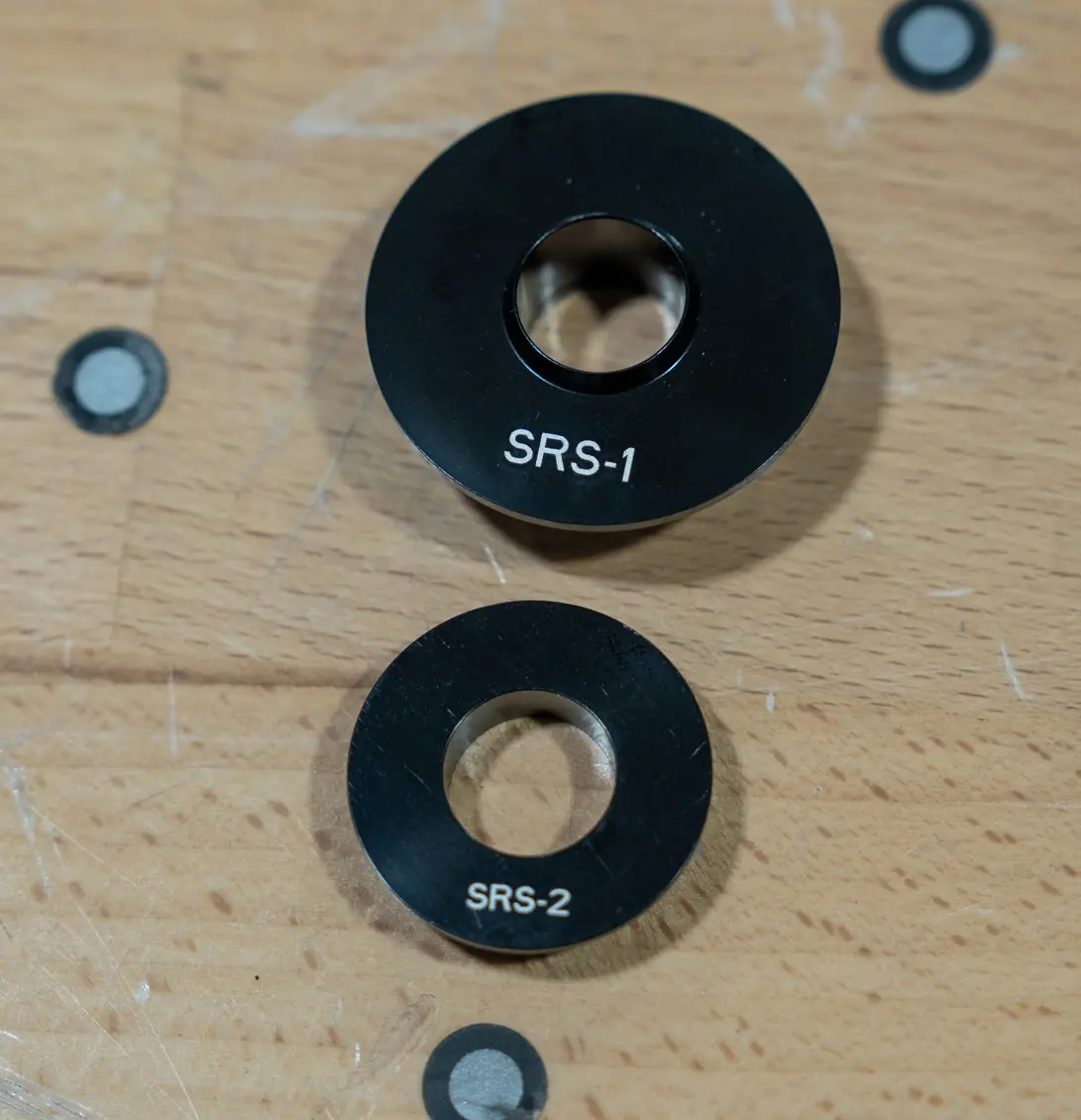

Instaluj wkładki pojedynczo. W razie potrzeby manipuluj ramą pomocniczą, aby wkładki pasowały. Śruby wkręcaj ręcznie tak daleko, jak to możliwe, aby uniknąć uszkodzenia gwintów.
Montaż tylnej ramy pomocniczej

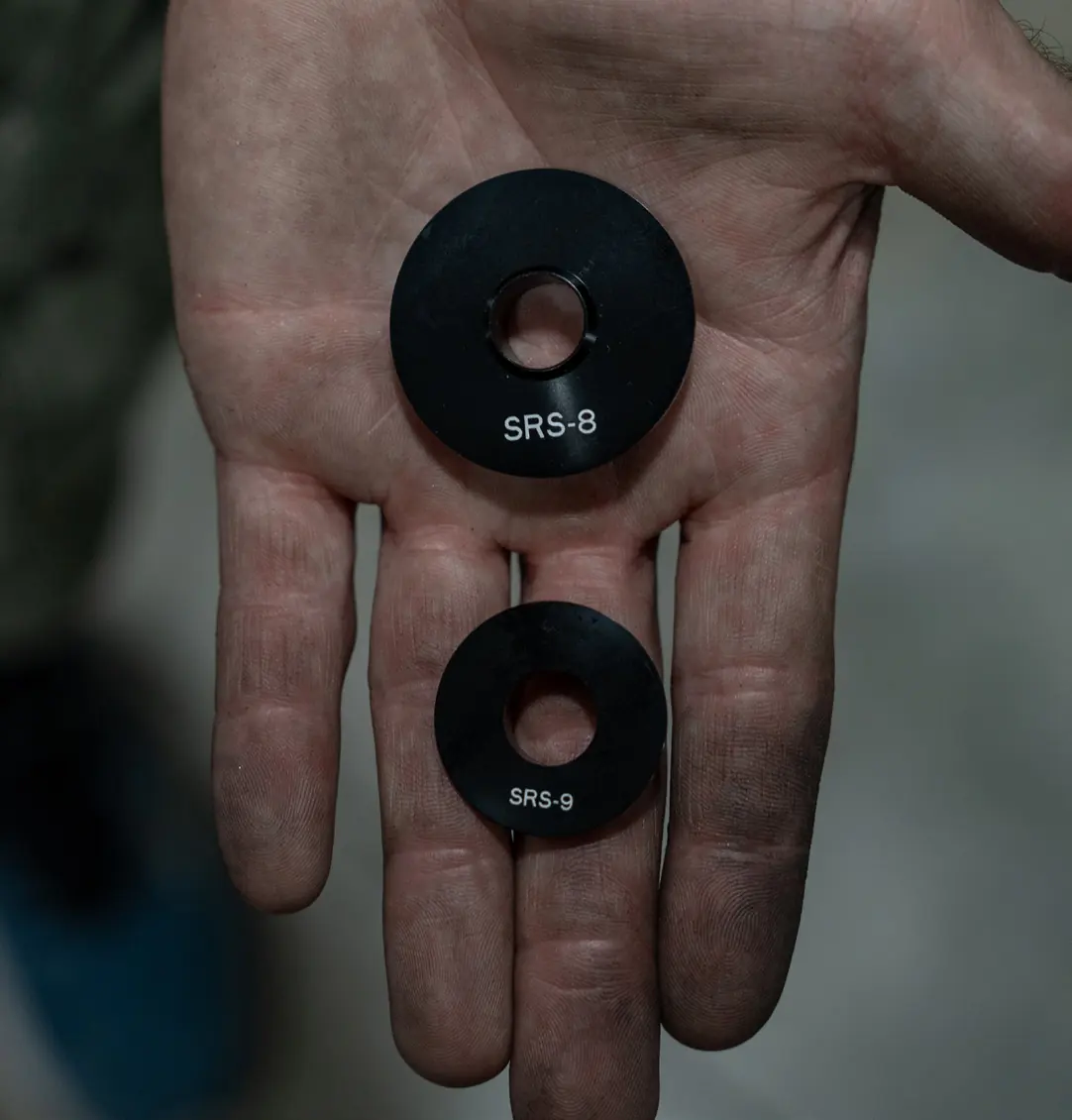

Podczas opuszczania tylnej ramy zachowaj szczególną ostrożność, aby nie uszkodzić szyjki wlewu paliwa. Zaleca się podparcie ramy na poprzeczce za pomocą podnośnika lub kobyłki. Montaż wkładek SRS-6, SRS-7, SRS-8 i SRS-9 przebiega analogicznie do przedniej sekcji, z uwzględnieniem odpowiedniej orientacji napisów na wkładkach.
Momenty dokręcania i finalizacja
Po zainstalowaniu wszystkich wkładek, użyj pręta wyrównującego (15.5mm), aby ustawić ramę, a następnie dokręć śruby:
- Śruby oznaczone na różowo: 69 ft/lbs (Type R i Si), 67 ft/lbs (pozostałe modele).
- Śruby oznaczone na biało: 76 ft/lbs.
- Śruby oznaczone na żółto: 28 ft/lbs.
- Tylne śruby (dla wszystkich 6): 54 lb-ft (pojazdy 2/4-drzwiowe), 47 lb-ft (hatchbacki 5-drzwiowe).
Po montażu wykonaj jazdę próbną, nasłuchując niepokojących dźwięków, a następnie udaj się na geometrię zawieszenia.
Konserwacja
Zaleca się okresową kontrolę wizualną połączeń podczas rutynowych czynności serwisowych, takich jak wymiana oleju czy rotacja opon, aby upewnić się, że elementy nie poluzowały się z czasem.
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem wkładek
Może być konieczne podważenie lub manipulacja ramą pomocniczą, aby wkładki pasowały.
Uszkodzenie gwintów
Wkręcaj śruby ręcznie tak daleko, jak to możliwe, przed użyciem narzędzi, aby uniknąć uszkodzenia gwintów w nadwoziu.
Hałas po montażu
Niewielki hałas jest oczekiwany podczas pierwszych kilometrów, gdy elementy się osadzają. Jeśli hałas nie ustępuje, sprawdź momenty dokręcania.
Przed użyciem
- Sprawdź, czy wszystkie komponenty z listy są w zestawie.
- Przygotuj narzędzia: grzechotka, przedłużki 6-12 cali, zestaw kluczy nasadowych 10-19mm, klucz dynamometryczny, podnośnik i kobyłki.
- Upewnij się, że pojazd jest bezpiecznie podniesiony.
- Wyczyść powierzchnie montażowe.
Parametry w praktyce
- Moment dokręcania (różowy)
- 69 ft/lbs dla modeli Type R i Si, 67 ft/lbs dla pozostałych.
- Moment dokręcania (biały)
- 76 ft/lbs.
- Moment dokręcania (żółty)
- 28 ft/lbs.
- Moment dokręcania (tylne śruby)
- 54 lb-ft dla wersji 2/4-drzwiowych, 47 lb-ft dla hatchbacków (5-drzwiowych).
Ilustracje i schematy
- Schematy pokazują orientację wkładek SRS (napisy skierowane w stronę nadwozia lub łba śruby).
- Ilustracje wskazują punkty podparcia ramy pomocniczej.
- Zdjęcia pokazują użycie przedłużki 12 cali przy montażu SRS-3.
Zgodność modelu
- Kompatybilne z Honda Civic 2016-2021 (Sport, Si, Type-R, Base).
- Produkt przeznaczony wyłącznie do celów wyścigowych (Race Only).
