Instrukcja montażu zestawu turbo HKS Bolt-On Turbo Pro Kit GTIII-RS 11001-KT001

Profesjonalny przewodnik montażu zestawu turbo HKS Bolt-On Turbo Pro Kit GTIII-RS (11001-KT001) dla Toyota 86 i Subaru BRZ. Zawiera szczegółowe kroki instalacji, modyfikacji części fabrycznych oraz ustawienia ciśnienia doładowania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy profesjonalnego montażu zestawu HKS Bolt-On Turbo Pro Kit GTIII-RS (11001-KT001) w pojazdach Toyota 86 (ZN6) oraz Subaru BRZ (ZC6) z silnikiem FA20. Montaż wymaga zaawansowanej wiedzy mechanicznej, modyfikacji elementów fabrycznych oraz spawania. Zestaw nie zawiera wtryskiwaczy, pompy paliwa ani sterownika silnika, które muszą zostać zmodernizowane.

Demontaż części fabrycznych

Przed przystąpieniem do montażu należy:

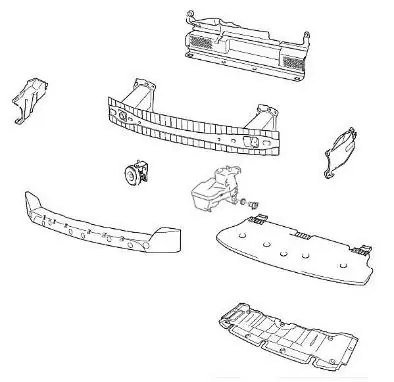

Schemat demontażu przedniego zderzaka i osprzętu
Schemat demontażu przedniego zderzaka i osprzętu
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  • Odłączyć ujemną klemę akumulatora.
  • Zdemontować osłonę pod silnikiem, przedni zderzak, wzmocnienie zderzaka, klakson, zbiornik spryskiwaczy, obudowę filtra powietrza, kolektor wydechowy oraz miskę olejową.
  • Spuścić olej silnikowy i płyn chłodniczy.

Modyfikacja części fabrycznych

Konieczne są następujące przeróbki:

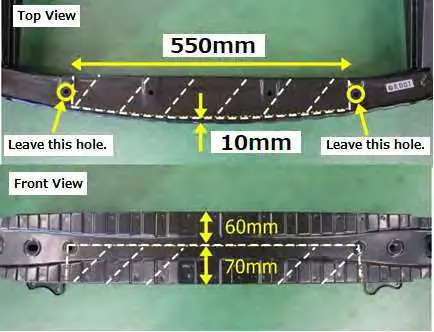

Wymiary cięcia wzmocnienia zderzaka
Wymiary cięcia wzmocnienia zderzaka
Wiercenie otworu w misce olejowej
Wiercenie otworu w misce olejowej
  • Wzmocnienie zderzaka: Przycięcie zgodnie z wymiarami podanymi w instrukcji, aby uniknąć kontaktu z intercoolerem.
  • Miska olejowa: Wywiercenie otworu 17mm i wspawanie rury powrotnej oleju.

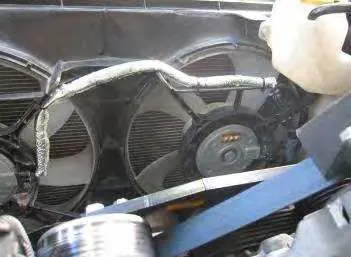

  • Osłona wentylatorów (fan shroud): Przycięcie w celu uniknięcia kolizji z układem dolotowym.
  • Wiązki elektryczne: Zabezpieczenie przewodów matą izolacyjną dołączoną do zestawu.

Montaż układu turbo

Proces obejmuje:

  • Instalację wsporników turbosprężarki (Turbocharger Bracket No.1, No.2, No.3).
  • Montaż kolektora wydechowego z nowymi uszczelkami.
  • Montaż turbosprężarki GTIII-RS.
  • Podłączenie przewodów olejowych (zasilanie i powrót) oraz wodnych.

Instalacja osprzętu i orurowania

Po zamontowaniu turbosprężarki należy zainstalować:

  • Rurę rozszerzającą (Extension Pipe) z czujnikami A/F i O2.
  • Układ dolotowy (suction pipe) oraz filtr powietrza.
  • Intercooler wraz z dedykowanymi wspornikami.
  • Orurowanie (intercooler pipe, chamber pipe) łączące turbosprężarkę, intercooler i przepustnicę.

Ustawienia techniczne i doładowanie

Siłownik (actuator) turbosprężarki jest fabrycznie ustawiony na ok. 80-90 kPa. W przypadku chęci zwiększenia ciśnienia doładowania wymagane jest zastosowanie zewnętrznego kontrolera (np. HKS EVC). Regulacja długości cięgna siłownika pozwala na obniżenie ciśnienia początkowego (poluzowanie nakrętki o 2mm redukuje ciśnienie o ok. 9.8 kPa). Po zakończeniu prac należy sprawdzić szczelność układów i poprawność działania silnika.

Regulacja siłownika (actuator)
Regulacja siłownika (actuator)

Praktyczna pomoc

Typowe problemy

Niewłaściwe ciśnienie doładowania

Sprawdź ustawienia siłownika (actuator) lub użyj kontrolera doładowania (np. HKS EVC).

Kontakt części z intercoolerem

Upewnij się, że wzmocnienie zderzaka zostało odpowiednio przycięte zgodnie z wymiarami w instrukcji.

Wyciek oleju z miski olejowej

Sprawdź szczelność spawów rury powrotnej oleju oraz poprawność montażu uszczelek.

Przed użyciem

  • Upewnij się, że posiadasz fabryczną instrukcję serwisową pojazdu.
  • Sprawdź, czy zestaw zawiera wszystkie części wymienione w liście części.
  • Przygotuj narzędzia do cięcia metalu i spawania.
  • Upewnij się, że silnik jest całkowicie wystudzony przed przystąpieniem do prac.
  • Zapewnij dostęp do profesjonalnego sprzętu warsztatowego.

Parametry w praktyce

Ciśnienie doładowania siłownika
Fabrycznie ustawione na ok. 80-90 kPa.
Limit mocy silnika
Przy przekroczeniu 257kW/350ps wymagana jest modernizacja wewnętrznych części silnika.

Ilustracje i schematy

  • Schematy pokazują kolejność demontażu zderzaka i osprzętu.
  • Zdjęcia ilustrują precyzyjne miejsca cięcia wzmocnienia zderzaka.
  • Instrukcja zawiera schematy prowadzenia przewodów olejowych i wodnych.

Zgodność modelu

  • Przeznaczony dla Toyota 86 (ZN6) i Subaru BRZ (ZC6) z silnikiem FA20.
  • Wymaga modyfikacji fabrycznych elementów (wzmocnienie, miska olejowa).
  • Wymaga profesjonalnego montażu.
