Instrukcja montażu zestawu Chevrolet Cruze 1.4L Stage Kit
Szybki przewodnik instalacji zestawu Chevrolet Cruze 1.4L Stage Kit. Dowiedz się, jak bezpiecznie zdemontować stary układ wydechowy, zamontować nowe elementy i przeprowadzić niezbędną kalibrację ECM.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu Chevrolet Cruze 1.4L Stage Kit w pojazdach z roczników 2012, 2013 i 2014 (zarówno z automatyczną, jak i manualną skrzynią biegów). Instalacja wymaga reprogramowania modułu sterującego silnika (ECM) w autoryzowanym serwisie GM przy użyciu systemu Service Programming System.
Bezpieczeństwo i przygotowanie
- Nigdy nie pracuj na gorącym układzie wydechowym. Jeśli pojazd był używany, odczekaj co najmniej 1 godzinę przed rozpoczęciem prac.
- Zawsze używaj ochrony oczu i odpowiedniej odzieży ochronnej.
- Podczas pracy pod pojazdem używaj podnośnika lub kanału.
- Przed demontażem porównaj otrzymane części z listą w instrukcji.
Wymagane narzędzia
- Grzechotka 3/8"
- Przedłużka 6" do grzechotki 3/8"
- Nasadka 13 mm
- Nasadka 15 mm
- Piła do metalu lub piła posuwowa
- Łom
- Szczotka druciana
- Smar w sprayu (do ułatwienia demontażu)
Demontaż starego układu
- Zastosuj smar penetrujący na wszystkie mocowania i gumowe izolatory.

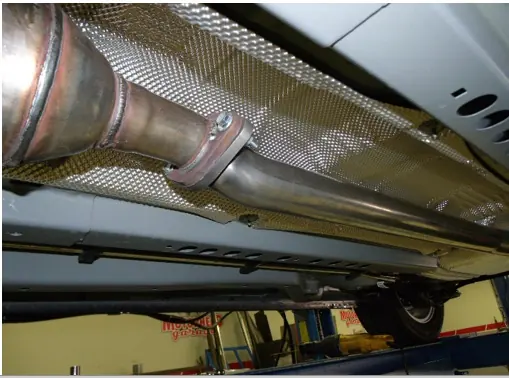

- Użyj nasadki 13 mm, aby odkręcić flanszę i pozwolić układowi opaść.
- Używając podnośnika do tłumika lub pomocy drugiej osoby, odetnij rurę w wyznaczonym miejscu.
- Zdejmij wieszaki z gumowych izolatorów i usuń tłumik przedni oraz tylny z pojazdu.
Montaż nowego układu
- Używając nowego osprzętu i uszczelki, umieść rurę przednią na miejscu i dokręć ręcznie.

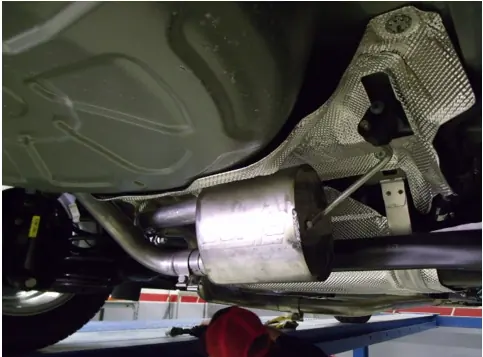

- Nałóż obejmy na rozszerzone końce rur i tłumików, instalując wieszaki w gumowych izolatorach. Nie dokręcaj obejm na tym etapie.
- Po ustawieniu wszystkich elementów, dokręć przednią flanszę momentem 18-22 ft-lbs (ok. 24-30 Nm).
- Dokręć obejmy od przodu do tyłu momentem 32-35 ft-lbs (ok. 43-47 Nm).
- Sprawdź prześwit układu pod pojazdem i w razie potrzeby wyreguluj.
Kalibracja i uruchomienie
Po montażu należy udać się do dealera w celu aktualizacji kalibracji ECM. Należy posiadać numer VIN pojazdu oraz kod autoryzacji. Po pierwszym uruchomieniu może pojawić się dym i zapach – jest to zjawisko normalne, wynikające z wypalania powłoki ochronnej na rurach, które ustąpi po osiągnięciu temperatury roboczej.
Praktyczna pomoc
Typowe problemy
Dym i zapach spalenizny po pierwszym uruchomieniu
To normalne zjawisko wynikające z wypalania wodnej powłoki ochronnej użytej w procesie produkcji rur. Zjawisko ustąpi samoistnie po krótkim czasie pracy.
Wycieki spalin
Sprawdź, czy obejmy są poprawnie ustawione i dokręcone. Upewnij się, że flansze nie są zdeformowane.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Upewnij się, że masz dostęp do podnośnika lub kanału.
- Przygotuj narzędzia: grzechotkę 3/8', nasadki 13mm i 15mm, piłę.
- Upewnij się, że pojazd jest zimny (odczekaj min. 1h).
- Zastosuj smar penetrujący na wszystkie śruby przed demontażem.
Parametry w praktyce
- Moment dokręcenia przedniej flanszy
- 18-22 ft-lbs (ok. 24-30 Nm).
- Moment dokręcenia obejm
- 32-35 ft-lbs (ok. 43-47 Nm).
Ilustracje i schematy
- Schemat na stronie 2 przedstawia kolejność montażu rur i tłumika z numeracją części.
- Zdjęcia 1-8 pokazują fizyczne kroki demontażu i montażu poszczególnych sekcji układu wydechowego.
Zgodność modelu
- Zestaw pasuje do modeli 2012, 2013 i 2014 (automatyczna i manualna skrzynia biegów).
- Wymagana aktualizacja kalibracji ECM w serwisie GM.
- W modelach z 2012 roku wyprodukowanych przed 22 maja 2012, wymagana jest wymiana sprzęgła i koła zamachowego na zestaw Chevrolet Performance p/n 19303797.
