Instrukcja montażu układu dolotowego PRL Motorsports Short Ram Intake do Honda Civic 1.5T
Szybki przewodnik montażu układu dolotowego PRL Motorsports Short Ram Intake dla Honda Civic 1.5T (2016-2021). Zawiera listę wymaganych narzędzi, szczegółowe kroki instalacji oraz wytyczne dotyczące konserwacji filtra powietrza.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu układu dolotowego PRL Motorsports Short Ram Intake w pojazdach Honda Civic 1.5L Turbo z lat 2016-2021. Szacowany czas instalacji wynosi 20-30 minut. Produkt został zaprojektowany tak, aby był w 100% kompatybilny z fabryczną kalibracją ECU, co oznacza, że po montażu nie jest wymagane strojenie silnika.
Wymagane narzędzia
- Grzechotka
- Przedłużka (6-12 cali)
- Nasadka 10mm
- Szczypce (needle nose)
- Śrubokręt krzyżowy
- Klucz imbusowy 3mm
Instrukcja montażu
- Wyłącz zapłon, poluzuj zacisk akumulatora i odłącz ujemny przewód. Odczekaj minimum 5 minut przed rozpoczęciem prac.
- Zdemontuj fabryczny wąż karbowany oraz cały fabryczny airbox.

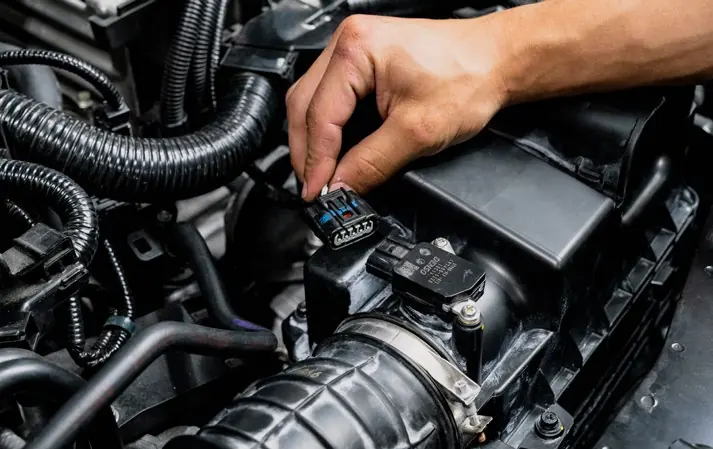

- Wypnij czujnik MAF, ściskając zacisk i wyciągając go prosto z obudowy.
- Odkręć dwie śruby mocujące czujnik MAF do fabrycznej obudowy i wyjmij go.
- Zamontuj czujnik MAF w nowej obudowie PRL, używając dostarczonych śrub M4.
- Zamontuj wspornik dolotu za pomocą śrub M6 w miejscu po fabrycznym airboxie.
- Włóż gumowy tłumik drgań M8 i zabezpiecz go nakrętką ząbkowaną.
- Osadź obudowę MAF na tłumiku drgań.

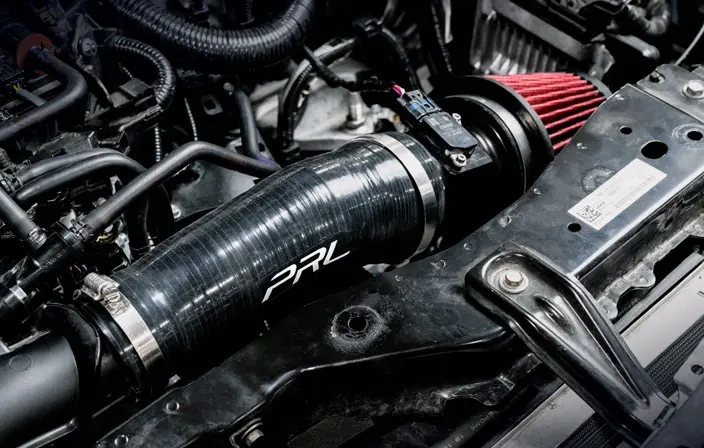

- Zamocuj filtr powietrza PRL oraz wąż silikonowy za pomocą dostarczonych opasek zaciskowych. Upewnij się, że wszystkie połączenia są szczelne.
- Podłącz ponownie wiązkę czujnika MAF.
Test drogowy i konserwacja
Po montażu uruchom pojazd na biegu jałowym z zaciągniętym hamulcem ręcznym, aby sprawdzić poprawność działania. Następnie wykonaj jazdę próbną. Filtr powietrza należy czyścić co 30 000 mil lub gdy siatka filtra przestanie być widoczna. Do czyszczenia i ponownego olejowania zaleca się użycie zestawu PRL #2801. Podczas czyszczenia należy unikać wysokiej temperatury przy suszeniu, aby nie uszkodzić bawełnianego materiału filtra.
Praktyczna pomoc
Typowe problemy
Brakujące elementy zestawu
Sprawdź listę części w instrukcji i skontaktuj się z [email protected] przed rozpoczęciem montażu.
Uszkodzenie filtra podczas czyszczenia
Nie używaj wysokiej temperatury do suszenia filtra; pozwól mu wyschnąć naturalnie.
Błąd po montażu
Upewnij się, że wszystkie opaski zaciskowe są mocno dokręcone, a czujnik MAF jest poprawnie wpięty.
Przed użyciem
- Odłącz ujemny biegun akumulatora i odczekaj 5 minut.
- Zapisz ustawienia radia (odłączenie akumulatora może wymazać pamięć).
- Sprawdź, czy wszystkie części z listy są w zestawie.
- Przygotuj zestaw narzędzi (grzechotka, nasadka 10mm, klucze).
Parametry w praktyce
- Czas montażu
- 20-30 minut dla doświadczonego użytkownika.
- Kalibracja ECU
- Produkt nie wymaga rekalibracji komputera silnika.
- Interwał czyszczenia filtra
- Co 30 000 mil lub gdy siatka filtra jest niewidoczna.
Ilustracje i schematy
- Strona 3 zawiera szczegółowy schemat komponentów z numeracją części.

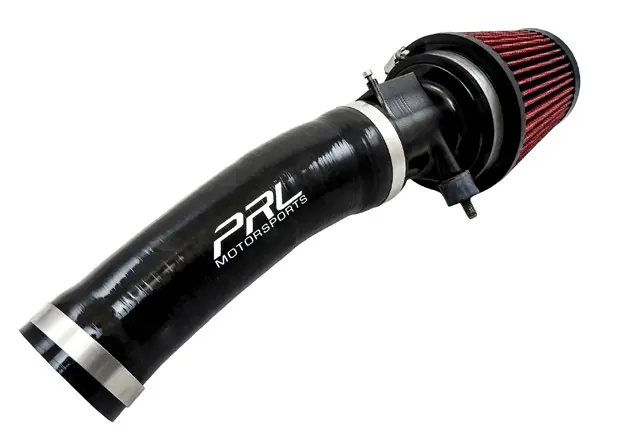

- Strony 4-9 zawierają zdjęcia krok po kroku pokazujące demontaż fabrycznych elementów i montaż dolotu PRL.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla Honda Civic 1.5T (2016-2021).
- Produkt typu 'Race Only' – przeznaczony do zawodów, może nie być zgodny z przepisami o ruchu drogowym w niektórych jurysdykcjach.
