Informacje o wydaniu Allied Telesis Web-based Device GUI 2.4.x
Przewodnik po aktualizacji i konfiguracji interfejsu Allied Telesis Web-based Device GUI w wersji 2.4.x. Sprawdź wymagania systemowe, obsługiwane modele oraz instrukcję instalacji i dostępu do panelu zarządzania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera informacje o wydaniu oprogramowania Allied Telesis Web-based Device GUI w wersji 2.4.0. Aby korzystać z tej wersji interfejsu, urządzenie musi posiadać zainstalowane oprogramowanie układowe AlliedWare Plus w wersji 5.4.9-0.1 lub nowszej. Niektóre funkcje wymagają wersji 5.4.9-1.x.
Dostęp do interfejsu
Aby uzyskać dostęp do interfejsu GUI, należy:
- Upewnić się, że interfejs urządzenia posiada przypisany adres IP.
- W przypadku urządzeń serii AR, jeśli firewall jest włączony, należy utworzyć regułę zezwalającą na ruch.
- Otworzyć przeglądarkę internetową i wpisać adres IP urządzenia.
- Domyślne dane logowania to: użytkownik manager, hasło friend.
Domyślne adresy IP dla urządzeń bez konfiguracji:
- Urządzenia serii AR: 192.168.1.1
- Przełączniki: 169.254.42.42
Instalacja i aktualizacja
Jeśli interfejs GUI nie jest zainstalowany lub wymaga aktualizacji, proces różni się w zależności od typu urządzenia:
Urządzenia serii AR
Aktualizację lub instalację przeprowadza się za pomocą interfejsu wiersza poleceń (CLI) komendą: update webgui now. Po instalacji należy upewnić się, że usługa HTTP jest uruchomiona (service http).
Przełączniki
Należy pobrać plik awplus-gui_549_13.gui, skopiować go do pamięci Flash urządzenia (przez TFTP, USB lub kartę SD), a następnie upewnić się, że usługa HTTP jest uruchomiona. Zaleca się usunięcie starych plików Java (.jar) przed instalacją.
Nowe funkcje w wersji 2.4.0
- Local RADIUS Server: Konfiguracja lokalnego serwera RADIUS i AAA.
- WAN Configuration: Możliwość edycji interfejsów PPP i DHCP przez GUI.
- IPv6 IPoE: Obsługa DHCPv6, SLAAC i konfiguracji stałej na interfejsach WAN.
- AWC-SC (Autonomous Wave Control - Smart Connect): Rozszerzenie sieci bezprzewodowej bez dodatkowego okablowania.
- Zarządzanie AP: Obsługa punktów dostępowych TQ1402 i TQm1402.
- Network Map: Możliwość dodawania obrazów tła (map budynków) oraz personalizacji ikon węzłów.
Praktyczna pomoc
Typowe problemy
Brak strony logowania po wpisaniu adresu IP
Sprawdź, czy GUI jest zainstalowane na urządzeniu. Jeśli nie, wykonaj procedurę instalacji opisaną w instrukcji.
Brak dostępu do GUI na urządzeniach serii AR
Upewnij się, że firewall nie blokuje ruchu. Może być konieczne dodanie reguły zezwalającej na ruch dla usług zewnętrznych.
Konflikty po aktualizacji na przełącznikach
Usuń stare pliki Java (.jar) z pamięci Flash urządzenia przed instalacją nowego pliku .gui.
Przed użyciem
- Sprawdź wersję oprogramowania układowego (wymagane 5.4.9-0.1 lub nowsze)
- Upewnij się, że interfejs posiada przypisany adres IP
- W przypadku urządzeń AR-Series skonfiguruj reguły firewalla dla ruchu zewnętrznego
- Przygotuj plik instalacyjny .gui (dla przełączników)
- Upewnij się, że usługa HTTP jest włączona na urządzeniu
Parametry w praktyce
- Firmware Requirement
- Minimalna wersja AlliedWare Plus (5.4.9-0.1)
- Default Credentials
- Domyślny login: manager, hasło: friend
Ilustracje i schematy

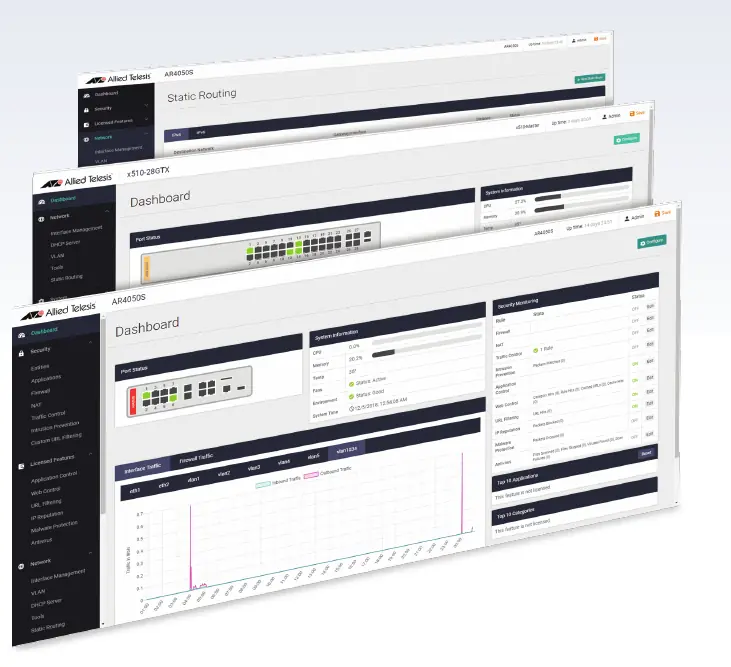

- Zrzuty ekranu w instrukcji przedstawiają panel nawigacyjny, status portów oraz mapę sieci z funkcjami monitorowania.
Zgodność modelu
- Wsparcie dla szerokiej gamy przełączników (serii x908, x950, x930, x550, x530, x510, x310, x230, x220, IE, GS, FS) oraz routerów/firewalli serii AR.
