Niniejszy dokument stanowi informację o wydaniu (Release Note) dla interfejsu Web-based Device GUI w wersji 2.12.x. Opisuje on nowe funkcje, ulepszenia oraz procedury aktualizacji oprogramowania dla szerokiej gamy urządzeń Allied Telesis, w tym przełączników serii x950, x930, x550 oraz urządzeń serii AR.
Nowe funkcje i ulepszenia
Tworzenie list kontroli dostępu (ACL)
Interfejs umożliwia teraz tworzenie sprzętowych list ACL IPv4 i IPv6 oraz stosowanie ich do interfejsów w celu zezwalania na ruch lub jego blokowania. Funkcja ta jest dostępna w menu Security > Access Control.
Uproszczona konfiguracja Passpoint

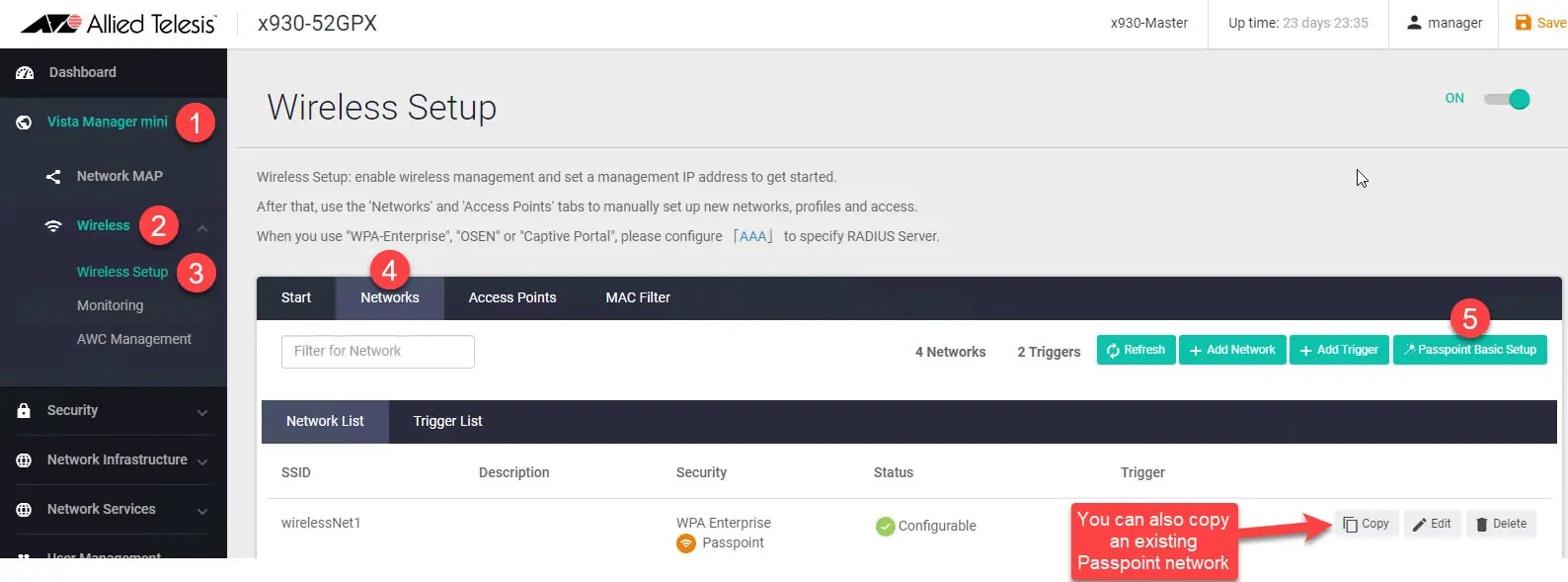

Wprowadzono łatwiejszą konfigurację sieci Passpoint dla urządzeń pełniących rolę kontrolera bezprzewodowego. Użytkownik może skorzystać z przycisku Passpoint Basic Setup w menu Network, aby utworzyć nową sieć lub skopiować istniejącą.
Zwiększenie liczby wirtualnych punktów dostępu (VAP)
Zwiększono obsługę liczby wirtualnych punktów dostępu (VAP) dla instalacji typu channel blanket na punktach dostępu TQ5403, TQ5403e oraz TQ6602.
Tryb awaryjny (Emergency Mode) przez USB
Możliwe jest wprowadzenie sieci bezprzewodowej w tryb awaryjny (Emergency Mode) za pomocą przygotowanego klucza USB. Wymaga to wcześniejszego zarejestrowania klucza w interfejsie GUI. Po włożeniu klucza do urządzenia, tryb awaryjny aktywuje się automatycznie.
Dostęp i aktualizacja interfejsu GUI
Aktualizacja na przełącznikach
- Pobierz plik GUI (np. awplus-gui_552_27.gui) z centrum pobierania Allied Telesis.
- Zaloguj się do GUI przez przeglądarkę.

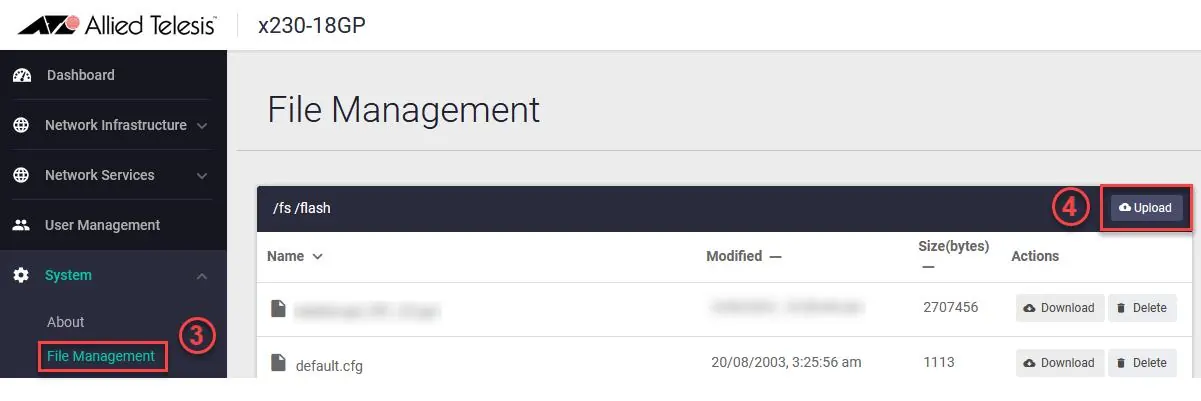

- Przejdź do System > File Management.
- Kliknij Upload i wybierz pobrany plik.
- Zrestartuj przełącznik lub zrestartuj usługę HTTP przez CLI (no service http, service http).
Aktualizacja na urządzeniach serii AR
- Użyj połączenia szeregowego lub SSH, aby uzyskać dostęp do CLI.
- Wpisz komendę: update webgui now.
- Po zakończeniu sprawdź wersję w menu System > About.
Praktyczna pomoc
Typowe problemy
Brak dostępu do interfejsu GUI
Sprawdź adres IP interfejsu (domyślnie 169.254.42.42 dla przełączników lub 192.168.1.1 dla serii AR) i upewnij się, że masz uprawnienia administratora.
Tryb awaryjny nie aktywuje się po włożeniu USB
Upewnij się, że klucz USB został poprawnie zarejestrowany w GUI i że funkcja aktywacji trybu awaryjnego jest włączona (Enabled).
Przed użyciem
- Upewnij się, że urządzenie działa na wspieranym oprogramowaniu AlliedWare Plus (wersje 5.5.0-x.x lub nowsze).
- Dla aktualizacji przełączników pobierz odpowiedni plik .gui zgodny z wersją AlliedWare Plus.
- W przypadku serii AR upewnij się, że masz dostęp do CLI przez SSH lub konsolę szeregową.
Ilustracje i schematy

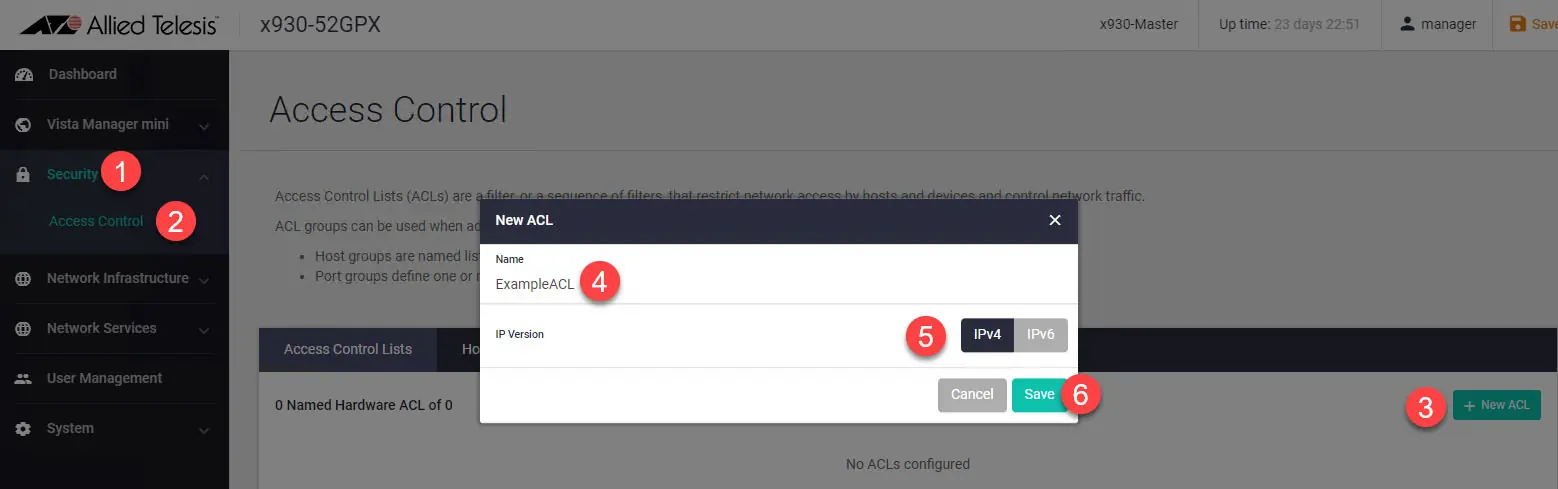

- Zrzuty ekranu pokazują nawigację w menu Security > Access Control dla konfiguracji ACL.

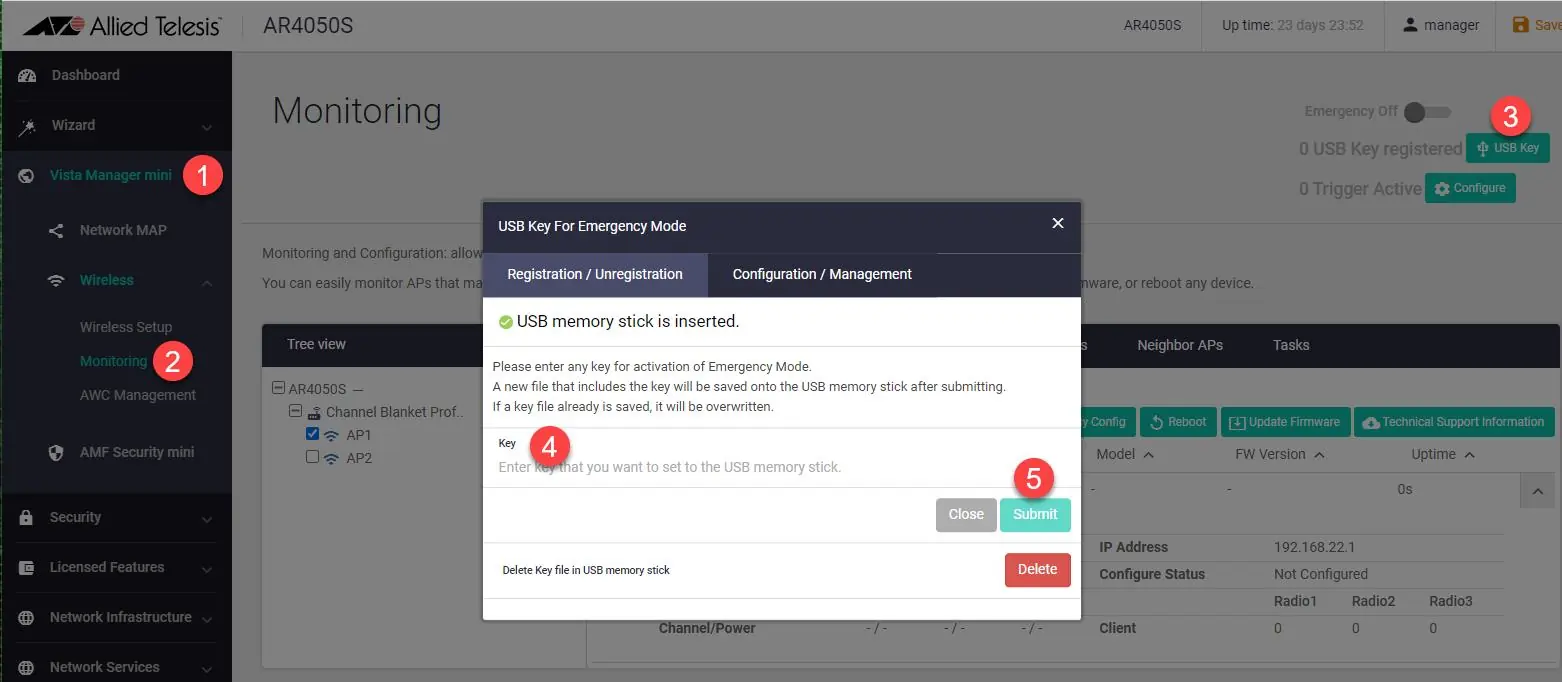

- Zrzuty ekranu ilustrują proces konfiguracji klucza USB w menu Monitoring > Wireless.
Zgodność modelu
- Funkcja Passpoint wymaga firmware 6.0.1-5.1 lub nowszego na punktach dostępu AT-TQ5403/TQm5403/TQ5403e.
- Nowe limity VAP wymagają firmware 7.0.1-1.1 dla AT-TQ6602 oraz 6.0.1-1.1 dla AT-TQ5403/TQ5403e.
