Instrukcja obsługi FortiProxy 2000E
Szybki przewodnik instalacji i konfiguracji urządzenia FortiProxy 2000E. Dowiedz się, jak zamontować urządzenie w szafie rack, podłączyć zasilanie, skonfigurować dostęp przez przeglądarkę lub konsolę oraz zrozumieć wskaźniki LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FortiProxy 2000E konfiguruje się poprzez przeglądarkę internetową (adres 192.168.1.99, login 'admin', brak hasła) lub przez port konsolowy (ustawienia: 9600, 8, N, 1). str. 4, 5
Najważniejsze czynności
- Montaż w szafie rack str. 5
- Konfiguracja sieciowa str. 4
Pierwsze uruchomienie
- Podłącz zasilanie i kabel Ethernet, ustaw adres IP komputera w podsieci 192.168.1.x, wejdź na 192.168.1.99. str. 4
Problemy i rozwiązania
Dioda Power Fail miga na czerwono
Awaria zasilacza.
str. 6Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240V AC, 9.8-5A, 50/60Hz | Wymagania elektryczne | str. 6 |
Gdzie szukać w PDF
- Zawartość zestawu str. 3
- Podstawowe połączenia str. 4
- Instalacja str. 5
- Opis urządzenia str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument to przewodnik szybkiego startu dla urządzenia FortiProxy 2000E. Zawiera on instrukcje dotyczące montażu w szafie rack, podstawowych połączeń sieciowych oraz konfiguracji początkowej poprzez interfejs graficzny (GUI) lub wiersz poleceń (CLI).

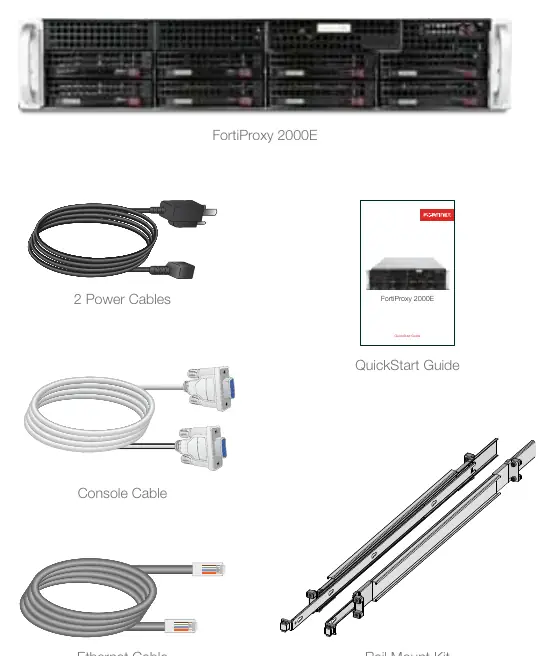

Zawartość zestawu
- Urządzenie FortiProxy 2000E
- 2 kable zasilające
- Kabel konsolowy
- Kabel Ethernet
- Zestaw montażowy (Rail Mount Kit)
Instalacja w szafie rack
Urządzenie jest przeznaczone do montażu w standardowej szafie 19-calowej.
- Przymocuj wewnętrzne szyny przesuwne do boków urządzenia za pomocą śrub M4 z płaskim łbem.
- Zamontuj zewnętrzne szyny przesuwne w szafie rack, upewniając się, że są na tej samej wysokości.
- Wsuń urządzenie do szafy, używając równego nacisku po obu stronach, aż zatrzaski blokujące klikną na miejsce.
- Podłącz kable zasilające do tylnej części urządzenia oraz do uziemionych gniazd lub zasilaczy UPS.
Podłączenie i pierwsze uruchomienie
Podłącz urządzenie do zasilania oraz do sieci (zazwyczaj modemu lub innego urządzenia sieciowego) za pomocą kabla Ethernet.
Konfiguracja przez przeglądarkę (GUI)
- Podłącz kabel Ethernet do portu Port1.
- Skonfiguruj komputer zarządzający tak, aby znajdował się w tej samej podsieci co urządzenie (adres IP: 192.168.1.XX, maska: 255.255.255.0).
- Otwórz przeglądarkę i przejdź pod adres https://192.168.1.99.
- Zaloguj się używając nazwy użytkownika admin (brak hasła).
- Skonfiguruj urządzenie i zapisz ustawienia.
Konfiguracja przez konsolę (CLI)
- Podłącz kabel konsolowy do portu konsoli urządzenia i komputera.
- Uruchom program terminala z następującymi ustawieniami: Baud Rate: 9600, Data bits: 8, Parity: None, Stop bits: 1, Flow Control: None.
- Naciśnij Enter, aby połączyć się z CLI.
- Zaloguj się używając nazwy użytkownika admin (brak hasła).
Opis wskaźników LED
Urządzenie posiada wskaźniki LED informujące o stanie pracy:
- Power Fail: Migające czerwone światło oznacza awarię zasilacza.
- Information: Migające czerwone światło (1Hz) oznacza awarię wentylatora; stałe czerwone oznacza przegrzanie.
- HDD Activity: Zielone światło oznacza wykrycie dysku, migające zielone oznacza pracę dysku.
- Ethernet Ports Activity: Zielone światło oznacza połączenie, migające zielone oznacza przesyłanie danych.
Informacje o producencie
Fortinet, Inc.
Praktyczna pomoc
Typowe problemy
Brak dostępu do interfejsu GUI
Upewnij się, że komputer zarządzający ma ustawiony adres IP w tej samej podsieci (192.168.1.x) co urządzenie.
Dioda Power Fail miga na czerwono
Wskazuje na awarię zasilacza. Sprawdź podłączenie zasilania.
Dioda Information miga na czerwono (1Hz)
Wskazuje na awarię wentylatora.
Przed użyciem
- Sprawdź zawartość opakowania (kable, szyny montażowe).
- Przygotuj komputer z portem Ethernet lub szeregowym.
- Upewnij się, że masz dostęp do uziemionego gniazda zasilania.
- Zapoznaj się z ostrzeżeniami dotyczącymi wyładowań elektrostatycznych (ESD).
Parametry w praktyce
- Baud Rate: 9600
- Prędkość transmisji dla połączenia konsolowego (CLI).
- IP: 192.168.1.99
- Domyślny adres IP urządzenia dla dostępu przez przeglądarkę.
- Zasilanie: 100-240V AC
- Wymagane napięcie zasilania.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania oraz kabla Ethernet do modemu/sieci.
- Instrukcja montażu w szafie rack opisuje użycie szyn wewnętrznych i zewnętrznych.
Zgodność modelu
- Urządzenie wymaga standardowej szafy rack 19 cali.
- Zasilanie: 100-240V AC, 50/60Hz.
