Instrukcja obsługi urządzenia sieciowego FortiGate 200F Series

Szybki przewodnik po instalacji i konfiguracji urządzenia sieciowego FortiGate 200F Series. Dowiedz się, jak zamontować urządzenie w szafie rack lub na biurku, podłączyć zasilanie oraz zrozumieć wskaźniki LED.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • FortiGate 200F to urządzenie sieciowe typu firewall. Instrukcja opisuje montaż w szafie rack lub na biurku, podłączenie zasilania oraz konfigurację portów. str. 1, 8, 9

Najważniejsze czynności

  • Montaż w szafie rack str. 8
  • Instalacja na biurku str. 9
  • Instalacja modułów SFP str. 11

Pierwsze uruchomienie

  • Podłączenie zasilania str. 10

Problemy i rozwiązania

Brak zasilania

Sprawdź oba zasilacze i podłączenie do UPS.

str. 10

Konserwacja i reset

  • Resetowanie urządzenia str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 100-240V AC, 50/60 Hz, 2-1.2A Parametry zasilania redundantnych zasilaczy. str. 6

Gdzie szukać w PDF

  • Zawartość opakowania str. 2
  • Panel przedni str. 4, 5
  • Montaż w szafie rack str. 8
  • Instalacja na biurku str. 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat montażu w szafie rack Strona 8 Instalacja modułów SFP Strona 11

Najważniejsze informacje

Niniejsza instrukcja dotyczy urządzeń z serii FortiGate 200F. Przed przystąpieniem do instalacji upewnij się, że zestaw zawiera wszystkie niezbędne elementy: urządzenie, dwa kable zasilające AC, kabel konsolowy (USB do RJ45), kabel Ethernet, gumowe nóżki oraz uchwyty montażowe ze śrubami.

Opis urządzenia

Panel przedni urządzenia zawiera wskaźniki LED oraz porty komunikacyjne:

  • Wskaźniki LED: STATUS (normalna praca, uruchamianie, alarm), ALARM (główny/pomniejszy), HA (klaster wysokiej dostępności), POWER (zasilanie).
  • Porty: USB 3.0, CONSOLE (RJ45), HA (RJ45), MGMT (RJ45, domyślny IP 192.168.1.99), porty sieciowe 1-16 (RJ45), porty 10GE X1-X4 (SFP+), porty 17-24 (SFP).
  • Przycisk BLE/RESET: Służy do przywracania ustawień fabrycznych.

Instalacja w szafie rack

Urządzenie jest przeznaczone do montażu w standardowej szafie 19-calowej:

Schemat montażu w szafie rack
Schemat montażu w szafie rack
  1. Przykręć dostarczone uchwyty montażowe do urządzenia za pomocą śrub.
  2. Wsuń urządzenie w szyny szafy rack.
  3. Zabezpiecz urządzenie, przykręcając śruby montażowe do ramy szafy.

Uwaga: Ze względów bezpieczeństwa zaleca się, aby montaż przeprowadziły dwie osoby. Należy zapewnić co najmniej 1.5 cala (ok. 3.8 cm) wolnej przestrzeni nad i pod urządzeniem dla zapewnienia odpowiedniej wentylacji.

Instalacja na biurku

Urządzenie można zainstalować jako jednostkę biurkową:

  1. Umieść urządzenie na płaskiej, czystej i stabilnej powierzchni.
  2. Zapewnij co najmniej 1.5 cala (ok. 3.8 cm) wolnej przestrzeni wokół urządzenia dla zapewnienia odpowiedniego przepływu powietrza.

Podłączenie zasilania

Urządzenie posiada dwa redundantne zasilacze (hot-swappable) obsługujące napięcie 100V-240V AC. Podłącz kable zasilające do tylnego panelu urządzenia, a następnie do uziemionego gniazdka elektrycznego lub zasilacza awaryjnego (UPS). Zaleca się korzystanie z UPS w celu ochrony przed przerwami w dostawie prądu.

Instalacja modułów SFP

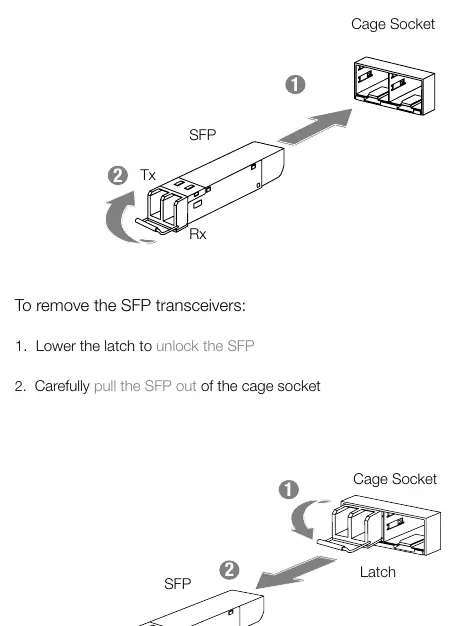

Instalacja modułów SFP
Instalacja modułów SFP
  1. Wsuń moduł SFP do gniazda, aż usłyszysz kliknięcie.
  2. Podnieś zatrzask, aby zablokować moduł w gnieździe.
  3. Aby usunąć moduł, opuść zatrzask i ostrożnie wyciągnij moduł z gniazda.

Bezpieczeństwo i ostrzeżenia

Urządzenie powinno być instalowane w środowisku o temperaturze otoczenia od 0°C do 40°C. Należy unikać przeciążania obwodów zasilających. W przypadku wymiany baterii należy używać wyłącznie baterii tego samego lub równoważnego typu, zgodnie z instrukcją producenta, aby uniknąć ryzyka wybuchu.
