Instrukcja obsługi zapory sieciowej Fortinet FortiEdge 200F

Szybki przewodnik po instalacji i konfiguracji zapory sieciowej Fortinet FortiEdge 200F. Dowiedz się, jak zamontować urządzenie, podłączyć kable, skonfigurować interfejs GUI/CLI oraz zrozumieć wskaźniki LED.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby skonfigurować urządzenie, podłącz komputer do portu MGMT, ustaw adres IP komputera na 192.168.1.1 (maska 255.255.255.0) i otwórz w przeglądarce adres https://192.168.1.99. str. 9

Najważniejsze czynności

Montaż w szafie rack str. 7
Instalacja transceivera SFP str. 8

Pierwsze uruchomienie

Podłącz zasilanie i komputer do portu MGMT, następnie skonfiguruj przez przeglądarkę. str. 8, 9

Problemy i rozwiązania

Dioda STATUS miga na zielono

Urządzenie się uruchamia.

str. 5

Dioda ALARM świeci na czerwono

Wystąpił poważny alarm (Major alarm).

str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	100-240V AC	Napięcie wejściowe zasilaczy	str. 6

Gdzie szukać w PDF

Zawartość zestawu str. 4
Wskaźniki LED str. 5
Instalacja str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 5

Strona 7

Strona 8

Strona 9

Najważniejsze informacje z instrukcji

Niniejszy dokument jest przewodnikiem szybkiego startu dla zapory sieciowej Fortinet FortiEdge 200F. Zawiera instrukcje dotyczące montażu, podłączenia zasilania, instalacji modułów SFP oraz wstępnej konfiguracji urządzenia przez interfejs graficzny (GUI) lub wiersz poleceń (CLI). Ze względów bezpieczeństwa zaleca się, aby montaż urządzenia wykonywały dwie osoby.

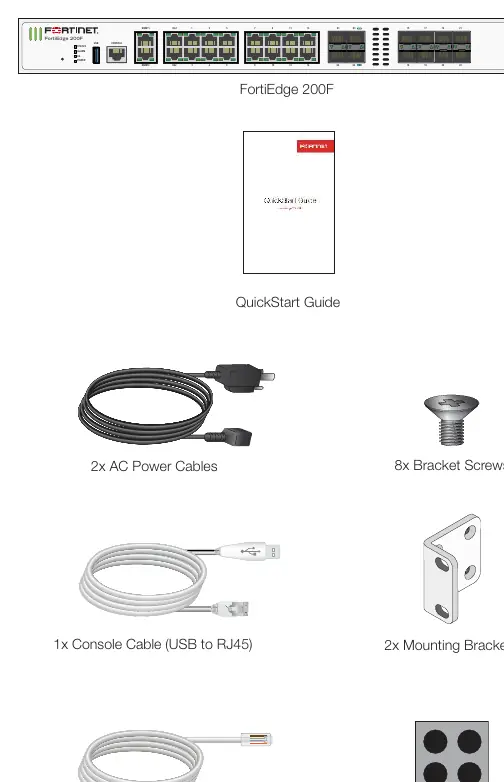

Zawartość zestawu

Urządzenie FortiEdge 200F
Przewodnik szybkiego startu
2x kable zasilające AC
1x kabel konsolowy (USB do RJ45)
1x kabel Ethernet
2x wsporniki montażowe
8x śruby do wsporników
4x gumowe nóżki

Opis urządzenia

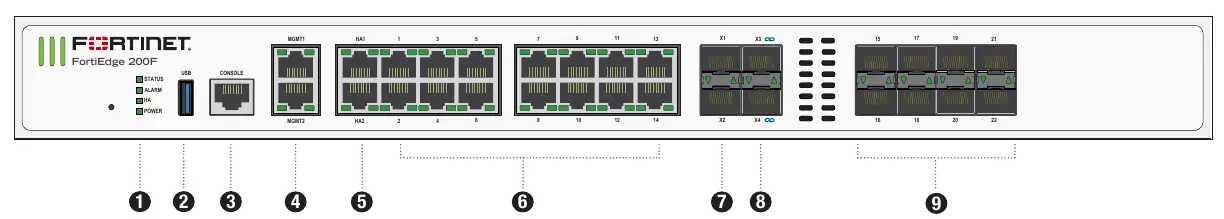

Panel przedni urządzenia zawiera wskaźniki LED oraz porty:

Wskaźniki LED: STATUS (normalna praca, uruchamianie, alarm), ALARM (major/minor), HA (klaster wysokiej dostępności), POWER (zasilanie).
Porty: USB 3.0, Konsola (RJ45), Porty zarządzania (MGMT1/MGMT2), Porty HA (HA1/HA2), Porty sieciowe GE (1-14, 15-22), Porty 10GE (X1-X4).

Panel tylny zawiera dwa zasilacze AC (100-240V, 50/60Hz), które są redundantne i wymienialne podczas pracy.

Instalacja

Montaż w szafie rack

Przymocuj dostarczone wsporniki montażowe do urządzenia za pomocą śrub.
Umieść urządzenie w szafie rack 19-calowej.
Przykręć wsporniki do szyn szafy rack.

Instalacja na biurku

Umieść urządzenie na płaskiej, czystej i stabilnej powierzchni.
Zapewnij co najmniej 1,5 cala (ok. 3,8 cm) wolnej przestrzeni nad i pod urządzeniem dla odpowiedniej wentylacji.

Podłączenia i SFP

Podłącz kable zasilające do zasilaczy z tyłu urządzenia, a następnie do uziemionego gniazdka elektrycznego lub zasilacza UPS. Aby zainstalować transceiver SFP, wsuń go do gniazda, aż usłyszysz kliknięcie, a następnie podnieś zatrzask, aby go zablokować.

Konfiguracja urządzenia

Konfiguracja przez GUI

Podłącz komputer do portu MGMT za pomocą kabla Ethernet.
Ustaw adres IP komputera na 192.168.1.1 z maską podsieci 255.255.255.0.
Otwórz przeglądarkę i przejdź pod adres https://192.168.1.99.
Zaloguj się używając nazwy użytkownika admin (pozostaw hasło puste).
Utwórz nowe hasło zgodnie z instrukcjami na ekranie.

Konfiguracja przez CLI

Podłącz kabel konsolowy do portu konsoli i komputera.
Uruchom program terminala z ustawieniami: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.
Zaloguj się jako admin (bez hasła) i postępuj zgodnie z instrukcjami.

Bezpieczeństwo i ostrzeżenia

Urządzenie powinno pracować w temperaturze otoczenia od 0°C do 40°C. Należy zapewnić odpowiedni przepływ powietrza. W przypadku wymiany baterii należy używać wyłącznie typu zalecanego przez producenta, aby uniknąć ryzyka wybuchu.

Informacje o producencie

Fortinet, Inc.

Profil marki

Strona producenta https://www.fortinet.com Wsparcie https://support.fortinet.com Manuale producenta https://docs.fortinet.com

Praktyczna pomoc

Typowe problemy

Brak połączenia sieciowego

Sprawdź, czy kabel jest poprawnie wpięty i czy dioda LED portu świeci się na zielono.

Brak dostępu do GUI

Upewnij się, że komputer ma ustawiony statyczny adres IP 192.168.1.1 i maskę 255.255.255.0.

Dioda zasilania świeci na czerwono

Oznacza to, że urządzenie działa, ale tylko jeden zasilacz dostarcza prąd. Sprawdź podłączenie drugiego kabla zasilającego.

Przed użyciem

Sprawdź zawartość opakowania zgodnie z listą.
Przygotuj komputer do zarządzania z portem Ethernet.
Upewnij się, że masz dostęp do zasilania 100-240V AC.
W przypadku montażu w szafie rack, upewnij się, że masz dwie osoby do pomocy.
Zapewnij 1,5 cala wolnej przestrzeni wokół urządzenia dla wentylacji.

Parametry w praktyce

Temperatura pracy: 0°C do 40°C.

Ilustracje i schematy

Panel przedni: Wskaźniki LED (Status, Alarm, HA, Power) oraz porty sieciowe.
Panel tylny: Dwa gniazda zasilania AC.
Instalacja SFP: Wsuwanie modułu do gniazda i blokowanie zatrzaskiem.

Zgodność modelu

Urządzenie wymaga uziemionego gniazdka elektrycznego.
Zaleca się podłączenie do zasilacza UPS.
