Instrukcja obsługi lampy LED amaran Ray 120c

Najważniejsze informacje z instrukcji

Lampa amaran Ray 120c to kompaktowe źródło światła LED o mocy 120W, zaprojektowane z myślą o twórcach mobilnych. Urządzenie posiada konstrukcję o klasie szczelności IP54, obsługuje system montażu amaran Ace E-Lock oraz zasilanie przez USB-C PD. Przed użyciem upewnij się, że wszystkie akcesoria są kompletne i zapoznaj się z zasadami bezpiecznego zasilania, aby uniknąć ograniczeń jasności.

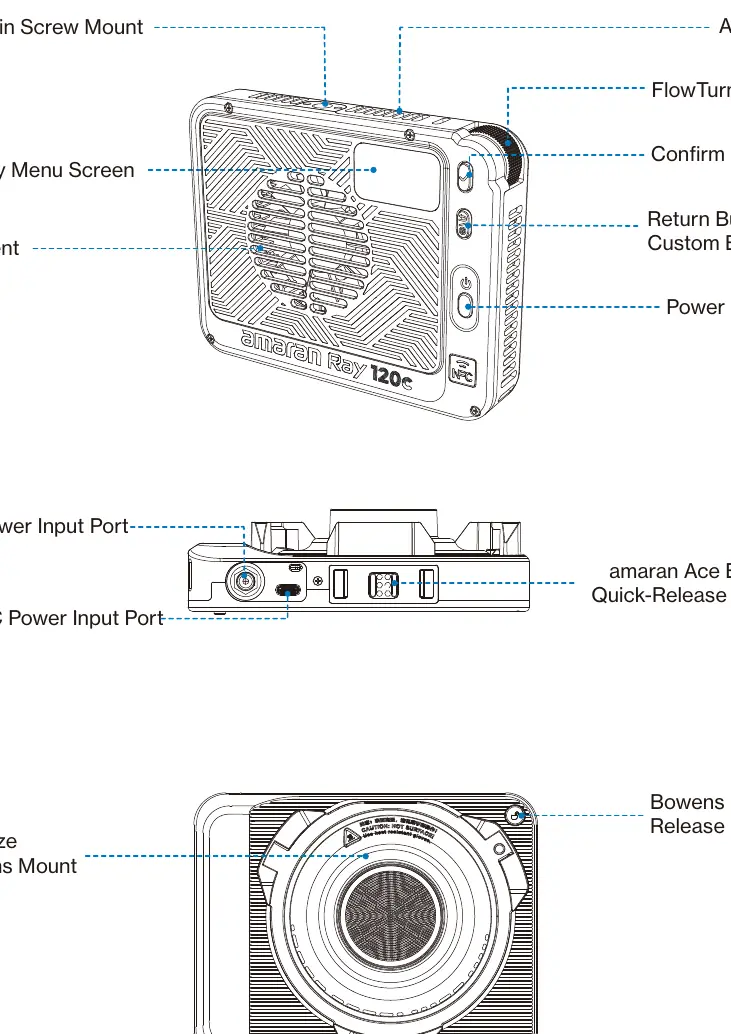

Opis urządzenia

Lampa wyposażona jest w ekran menu, pokrętło FlowTurn do nawigacji, przycisk potwierdzenia oraz przycisk powrotu/niestandardowy. Na obudowie znajdują się otwory wentylacyjne, mocowanie 1/4-20 cala, porty zasilania (DC i USB-C) oraz mocowanie Bowens z przyciskiem zwalniającym.

Zasilanie

Urządzenie obsługuje trzy metody zasilania:

• Zasilacz DC (12-24V).
• Zasilanie USB-C PD (obsługuje protokół szybkiego ładowania).
• System amaran Ace E-Lock (kompatybilny z akumulatorami amaran Peak).

Uwaga: Użycie zasilacza o niewystarczającej mocy może ograniczyć jasność lampy lub spowodować niestabilną pracę.

Montaż i instalacja

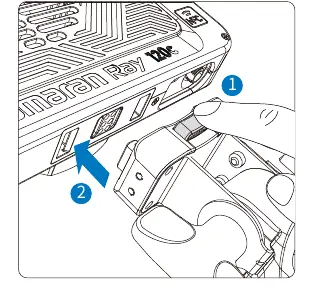

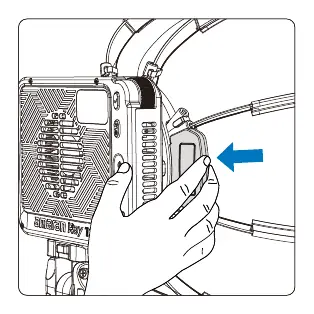

Lampa posiada system amaran Ace E-Lock do szybkiego montażu akcesoriów. Aby zamontować uchwyt Baby Pin Adapter Grip, wyrównaj piny, naciśnij niebieski przycisk zwalniający i wsuń uchwyt do dołu, aż usłyszysz kliknięcie. Softbox amaran Octa Dome 30 jest preinstalowany i posiada konstrukcję typu one-snap – wystarczy rozłożyć go za pomocą uchwytu rozszerzającego.

Obsługa i tryby pracy

Nawigacja odbywa się za pomocą pokrętła FlowTurn. Dostępne tryby pracy to:

• CCT: Regulacja temperatury barwowej (2300K-10000K, rozszerzona 1800K-20000K) oraz przesunięcia Green-Magenta.
• HSI: Regulacja jasności, odcienia (Hue) i nasycenia (Saturation).
• RGB: Niezależna regulacja kanałów czerwonego, zielonego i niebieskiego.
• FX: Efekty świetlne, takie jak błyskawica, ogień, paparazzi, stroboskop i inne.

Ustawienia zaawansowane

W menu głównym można skonfigurować:

• Studio Mode: Automatyczne włączanie lampy po podłączeniu zasilania.
• HFR Mode: Tryb wysokiej liczby klatek (do 240fps) dla minimalizacji migotania.
• Fan Mode: Wybór między trybem cichym (Silent, moc ograniczona do 18W) a inteligentnym (Smart).
• Bluetooth Reset: Resetowanie połączenia Bluetooth.
• Custom Mode: Konfiguracja skrótów dla przycisku powrotu.

Bezpieczeństwo

Nie blokuj otworów wentylacyjnych podczas pracy. Nie dotykaj emiterów LED. W przypadku pracy w wilgotnym środowisku upewnij się, że wszystkie porty są suche. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis.
