Instrukcja obsługi lampy LED Amaran Ray 120c
Szybki przewodnik po obsłudze lampy LED Amaran Ray 120c. Dowiedz się, jak zasilać urządzenie, zmieniać tryby pracy, korzystać z aplikacji i bezpiecznie użytkować sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Amaran Ray 120c to kompaktowa lampa LED o mocy 120W, wyposażona w system OmniColor. Urządzenie posiada stopień ochrony IP54, co pozwala na pracę w różnych warunkach. Lampa wspiera zasilanie przez USB-C PD, złącze DC oraz system Amaran Ace E-Lock.
Opis urządzenia
Lampa wyposażona jest w następujące elementy sterujące i porty:
- Wyświetlacz: Pokazuje parametry światła i status urządzenia.
- Pokrętło: Służy do regulacji parametrów (jasność, temperatura barwowa, tryby).
- Przycisk potwierdzenia: Zatwierdza ustawienia lub wchodzi do menu.
- Przycisk powrotu/custom: Powrót do poprzedniego menu lub funkcja własna.
- Włącznik: Dwukrotne naciśnięcie włącza lub wyłącza lampę.
- Porty zasilania: Wejście DC (12-24V) oraz USB-C (PD).
- Złącze Amaran Ace E-Lock: Szybki montaż akcesoriów i zasilania.
Zasilanie
Lampa obsługuje trzy metody zasilania:
- Zasilacz DC: 12-20V (84W) lub 21-24V (140W).
- USB-C PD: Obsługuje standardy do 140W (wymagane zasilacze zgodne z PD 3.1).
- Amaran Ace E-Lock: Umożliwia podłączenie dedykowanych akumulatorów (np. Amaran Peak 75).
Uwaga: Użycie zasilacza o zbyt niskiej mocy może ograniczyć jasność lampy lub uniemożliwić jej uruchomienie.
Obsługa i tryby pracy
Nawigacja odbywa się za pomocą pokrętła i przycisku potwierdzenia:
- Tryb CCT: Regulacja temperatury barwowej (2300K-10000K) oraz jasności (0-100%).
- Tryb Kolorowy: Regulacja barwy (1-360°) i nasycenia.
- Tryb RGB: Niezależna regulacja jasności kanałów czerwonego, zielonego i niebieskiego.
- Tryb Efektów (FX): Dostępne efekty świetlne (np. błyskawica, ogień, telewizor, pulsowanie).
- Ustawienia: Możliwość zmiany języka, resetowania Bluetooth, konfiguracji wentylatora (tryb cichy/inteligentny) oraz aktualizacji firmware.
Aplikacja i NFC
Lampa współpracuje z aplikacją Amaran App. Parowanie urządzenia można przeprowadzić za pomocą NFC, zbliżając telefon do oznaczonego obszaru na obudowie lampy.
Bezpieczeństwo i konserwacja
- Nie zasłaniaj wlotów i wylotów powietrza podczas pracy.
- Przed czyszczeniem lub przechowywaniem odłącz zasilanie i pozwól lampie ostygnąć.
- Nie zanurzaj urządzenia w wodzie ani innych płynach.
- Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis.
Informacje o producencie
Amaran
Praktyczna pomoc
Typowe problemy
Lampa nie osiąga pełnej jasności
Sprawdź, czy używany zasilacz spełnia wymagania mocy (np. USB-C PD 3.1). System automatycznie ogranicza moc, jeśli zasilanie jest niewystarczające.
Lampa nie włącza się
Upewnij się, że włącznik został naciśnięty dwukrotnie. Sprawdź poprawność podłączenia kabla zasilającego.
Wentylator jest głośny
W menu ustawień zmień tryb pracy wentylatora na 'Cichy' (uwaga: ogranicza to moc wyjściową do 18W).
Przed użyciem

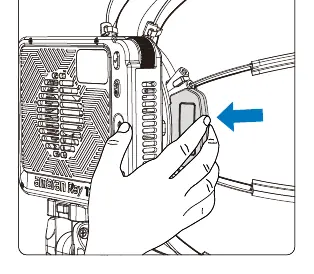

- Sprawdź zawartość opakowania (lampa, zasilacz, softbox, uchwyt).
- Podłącz odpowiednie źródło zasilania (DC, USB-C lub akumulator).
- Zamontuj lampę na statywie za pomocą gwintu 1/4-20 lub systemu E-Lock.
- Zdejmij osłony z wlotów powietrza.

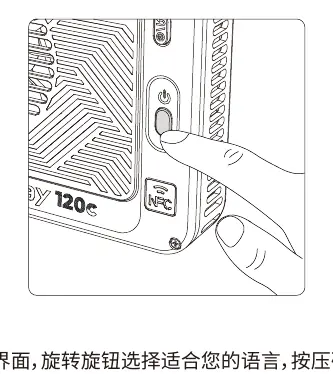

- Włącz lampę dwukrotnym naciśnięciem przycisku zasilania.
Ilustracje i schematy

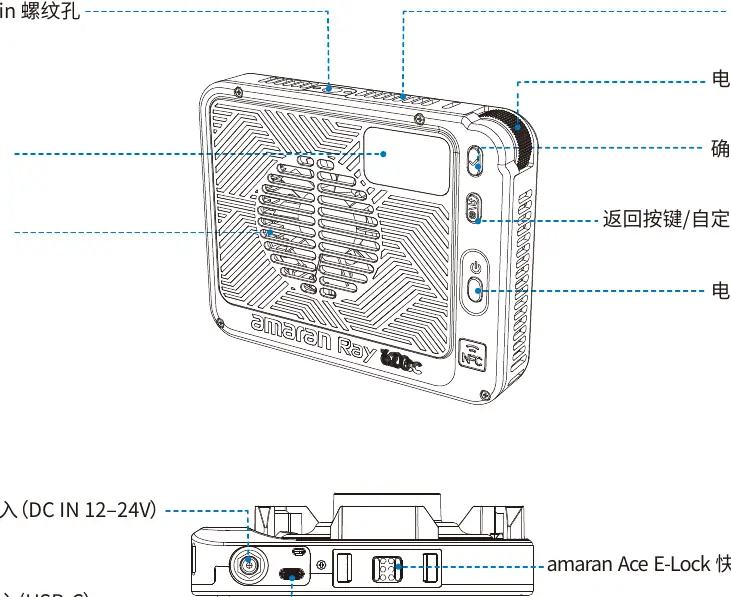

- Panel sterowania: Pokrętło do zmiany parametrów, przycisk potwierdzenia, przycisk powrotu/custom, włącznik.
- Porty: Wejście DC, USB-C, złącze E-Lock.
Zgodność modelu
- Kompatybilna z systemem Amaran Ace E-Lock.
- Wymaga zasilaczy zgodnych z protokołem USB PD 3.1 dla pełnej mocy.
