Instrukcja obsługi lampy panelowej LED GVM-1300D / GVM-1500D
Szybki przewodnik po instrukcji obsługi lampy panelowej LED GVM-1300D i GVM-1500D. Dowiedz się, jak zamontować urządzenie, sterować oświetleniem, korzystać z aplikacji mobilnej oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy lamp panelowych LED GVM-1300D oraz GVM-1500D. Urządzenia te są przeznaczone do fotografii studyjnej, nagrań wideo oraz transmisji na żywo. Lampa oferuje regulację temperatury barwowej (3200K-5600K), tryb RGB, sterowanie przez aplikację mobilną oraz możliwość łączenia wielu jednostek w trybie Master/Slave.

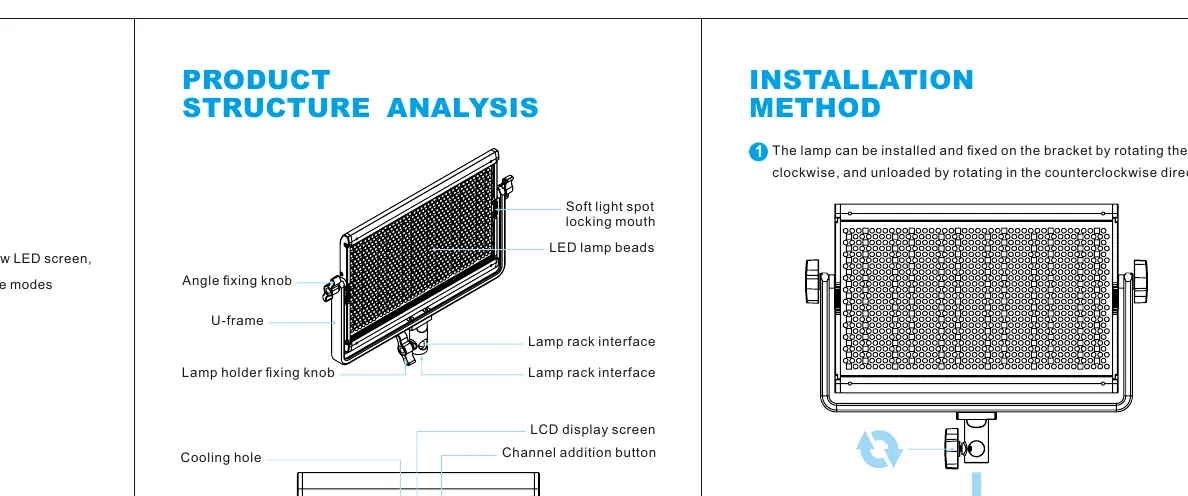

Opis urządzenia i budowa
Lampa składa się z panelu LED, uchwytu typu U-bracket, pokręteł regulacji kąta, gniazda zasilania DC oraz slotów na akumulatory. Urządzenie posiada ekran LCD wyświetlający parametry pracy, takie jak jasność, tryb, temperatura barwowa, kanał oraz stan naładowania baterii.

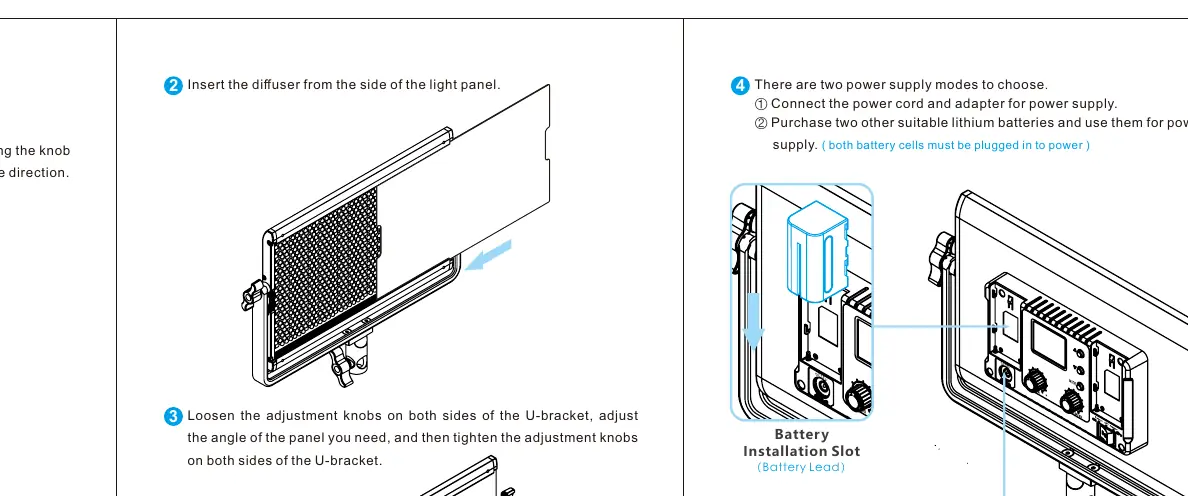

Instalacja i montaż
- Montaż na statywie: Umieść lampę na statywie i zabezpiecz ją, dokręcając pokrętło zgodnie z ruchem wskazówek zegara.
- Regulacja kąta: Poluzuj pokrętła po obu stronach uchwytu U-bracket, ustaw żądany kąt nachylenia panelu i dokręć pokrętła.
- Dyfuzor: Wsuń dyfuzor z boku panelu świetlnego.
- Zasilanie: Urządzenie może być zasilane za pomocą dołączonego zasilacza sieciowego (DC 15V/5A) lub dwóch akumulatorów litowych (należy używać obu jednocześnie).

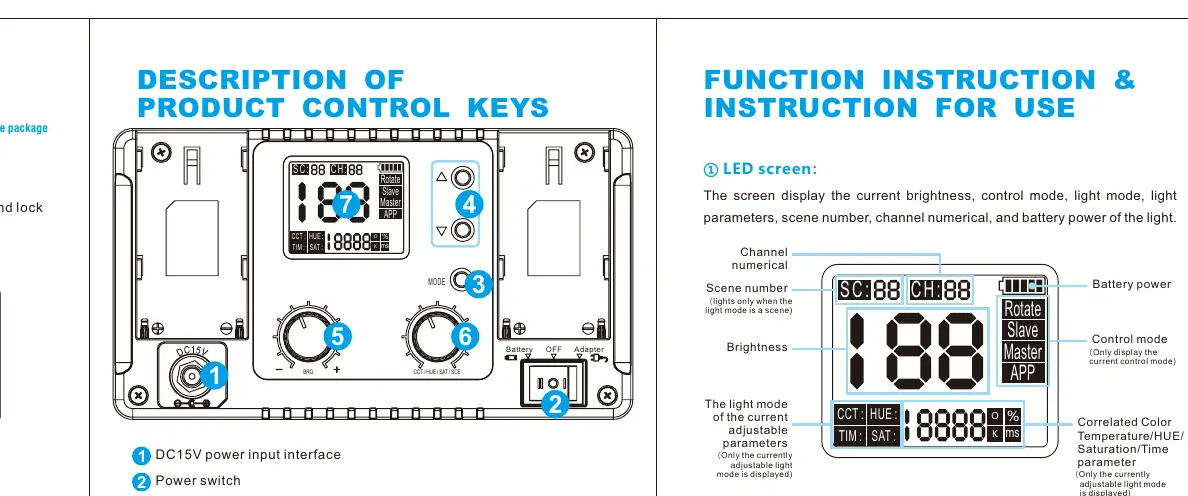

Obsługa i sterowanie
Sterowanie odbywa się za pomocą pokrętła wielofunkcyjnego oraz przycisków na tylnym panelu:
- Przycisk MODE: Służy do zmiany trybu pracy (Rotate, Slave, Master, APP).
- Pokrętło wielofunkcyjne: Krótkie naciśnięcie przełącza tryby światła (CCT, HUE, SAT). Długie naciśnięcie (3 sekundy) włącza/wyłącza tryb sceny (SC). Obracanie pokrętła zmienia parametry wybranego trybu.
- Regulacja kanałów: W trybie Master/Slave użyj przycisków zmiany kanału, aby zsynchronizować wiele lamp.
Sterowanie przez aplikację
Lampa obsługuje sterowanie za pomocą aplikacji mobilnej GVM_LED:
- Włącz lampę i ustaw tryb na APP.
- Włącz Bluetooth i GPS w telefonie.
- Otwórz aplikację, wyszukaj urządzenie o nazwie "BT_LED" i połącz się.
- Po połączeniu możesz zdalnie regulować jasność, temperaturę barwową, odcień (HUE), nasycenie (SAT) oraz efekty sceniczne.
Konserwacja i bezpieczeństwo
- Nie używaj urządzenia w wilgotnym środowisku ani w pobliżu substancji żrących.
- Przed czyszczeniem odłącz zasilanie. Używaj wyłącznie suchej lub lekko wilgotnej ściereczki; nie używaj detergentów.
- Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz zasilanie i wyjmij akumulatory.
- Nie demontuj obudowy samodzielnie, aby uniknąć utraty gwarancji i uszkodzenia urządzenia.
Informacje o producencie
GVM
Praktyczna pomoc
Typowe problemy
Lampa nie włącza się
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazdka lub czy akumulatory są naładowane i poprawnie zainstalowane.
Brak możliwości sterowania jasnością/temperaturą w trybie Slave
Upewnij się, że lampa jest w trybie Slave. Parametry w tym trybie są kontrolowane przez jednostkę Master.
Aplikacja nie łączy się z lampą
Upewnij się, że w telefonie włączony jest Bluetooth oraz GPS. Sprawdź, czy lampa jest w trybie APP i czy w aplikacji widoczna jest nazwa BT_LED.
Brak koloru RGB
Sprawdź, czy wartość nasycenia (SAT) nie jest ustawiona na 0. Zwiększ wartość SAT, aby uzyskać widoczny kolor.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą.
- Upewnij się, że używasz zasilacza o odpowiednich parametrach (DC 15V/5A).
- W przypadku zasilania bateryjnego, upewnij się, że oba akumulatory są naładowane.
- Sprawdź stabilność montażu na statywie.
- Upewnij się, że urządzenie nie jest narażone na wilgoć.
Parametry w praktyce
- Moc (GVM-1300D / GVM-1500D)
- 65W / 75W - określa pobór mocy i maksymalną jasność lampy.
- CRI (Color Rendering Index)
- ≥97 - wysoki wskaźnik oddawania barw, zapewniający naturalne kolory oświetlanych obiektów.
- Temperatura barwowa
- 3200K-5600K - zakres regulacji od ciepłego do zimnego światła.
Ilustracje i schematy
- Panel sterowania: Wyświetla tryb pracy, jasność, kanał, temperaturę barwową oraz stan baterii.
- Uchwyt U-bracket: Umożliwia obrót lampy o 360 stopni i stabilne mocowanie na statywie.
- Pokrętło wielofunkcyjne: Główne narzędzie do zmiany trybów i parametrów światła.
