Instrukcja obsługi lampy ogrodowej Lightpro Castor 8
Poznaj instrukcję obsługi lampy ogrodowej Lightpro Castor 8. Dowiedz się, jak zamontować oświetlenie na ścianie lub w gruncie, podłączyć system 12V oraz korzystać z wbudowanego ściemniacza.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Castor 8 to zewnętrzna lampa LED 12V. Można ją montować na ścianie lub w gruncie. Wymaga systemu Lightpro 12V. Posiada wbudowany ściemniacz z 6 poziomami jasności. str. 6, 8
Najważniejsze czynności
- Montaż na ścianie str. 6, 8
- Montaż w gruncie str. 6, 8
- Regulacja jasności str. 6, 8
Konserwacja i reset
- Regularne czyszczenie miękką szmatką str. 10, 11
- Czyszczenie stali nierdzewnej co 6 miesięcy str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 8W | Pobór mocy | str. 6, 8 |
| Klasa szczelności | IP44 | Odporność na warunki atmosferyczne | str. 6, 8 |
| Temperatura pracy | -20°C do 50°C | Dopuszczalna temperatura otoczenia | str. 6, 8 |
Gdzie szukać w PDF
- Elementy zestawu str. 2
- System połączeń str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lightpro Castor 8 to zewnętrzna lampa LED o mocy 8W, przeznaczona do pracy w systemie 12V. Urządzenie posiada wbudowany ściemniacz (6 poziomów jasności) oraz stopień ochrony IP44. Lampa może być montowana na twardym podłożu (ściana, taras) lub w gruncie przy użyciu dołączonego szpikulca.
Zawartość opakowania
- Lampa Castor 8
- Szpikulec do gruntu
- Śruba i kołek rozporowy
- Złącze Lightpro
- Klucze imbusowe (duży i mały)
Montaż
Montaż na twardym podłożu lub ścianie
- Użyj dużego klucza imbusowego, aby wykręcić śrubę z podstawy i oddzielić lampę od podstawy.
- Przykręć podstawę do podłoża za pomocą dołączonej śruby (w razie potrzeby wywierć otwór i użyj kołka).
- Umieść lampę w podstawie, ustaw w pożądanej pozycji i dokręć śrubę dużym kluczem imbusowym.
Montaż w gruncie
- Zamocuj szpikulec pod podstawą lampy i mocno go dokręć.
- Ustaw lampę w pożądanej pozycji.
- Dokręć śrubę podstawy dużym kluczem imbusowym.
- Wbij lampę w grunt.

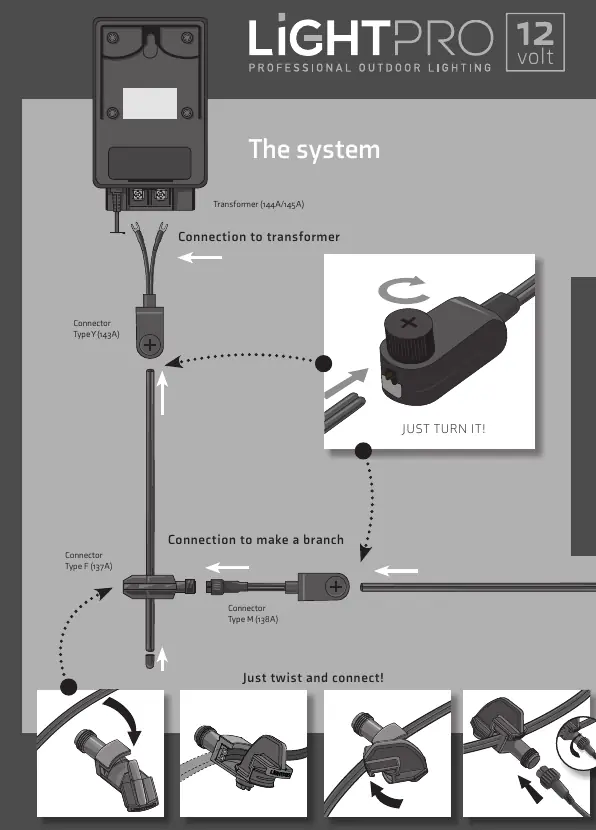

Podłączenie do systemu
Lampa jest przeznaczona do pracy wyłącznie z systemem 12V Lightpro. Podłącz złącze lampy do głównego kabla zasilającego zgodnie z instrukcją systemu Lightpro (złącze typu twist-and-connect).
Funkcja ściemniania
Lampa posiada wbudowany ściemniacz. Naciśnij przycisk na obudowie, aby ustawić jeden z 6 poziomów jasności.
Bezpieczeństwo i konserwacja
- Konserwacja: Czyść lampę regularnie miękką, czystą szmatką. Unikaj środków ściernych.
- Stal nierdzewna: Elementy ze stali nierdzewnej czyść specjalnym preparatem raz na 6 miesięcy.
- Ograniczenia: Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych.
- Temperatura pracy: -20°C do 50°C.
- Bezpieczeństwo: Produkt musi pozostać dostępny dla celów serwisowych; nie zalewaj go betonem ani nie zamurowuj.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z głównym kablem zasilającym Lightpro oraz czy transformator jest podłączony do zasilania.
Trudności z montażem na twardym podłożu
Jeśli podłoże jest twarde, wywierć otwór wiertłem odpowiedniej średnicy i użyj dołączonego kołka rozporowego.
Przed użyciem
- Sprawdź, czy wszystkie elementy z listy zawartości opakowania są obecne.
- Upewnij się, że posiadasz transformator Lightpro 12V.
- Zaplanuj rozmieszczenie lamp i kabli przed montażem.
- Upewnij się, że miejsce montażu nie jest narażone na zalanie betonem.
Ilustracje i schematy

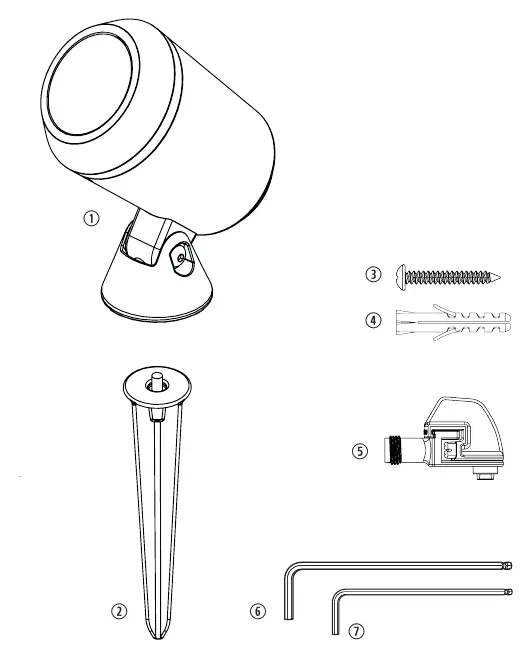

- Rysunek A: Wykaz części zestawu.

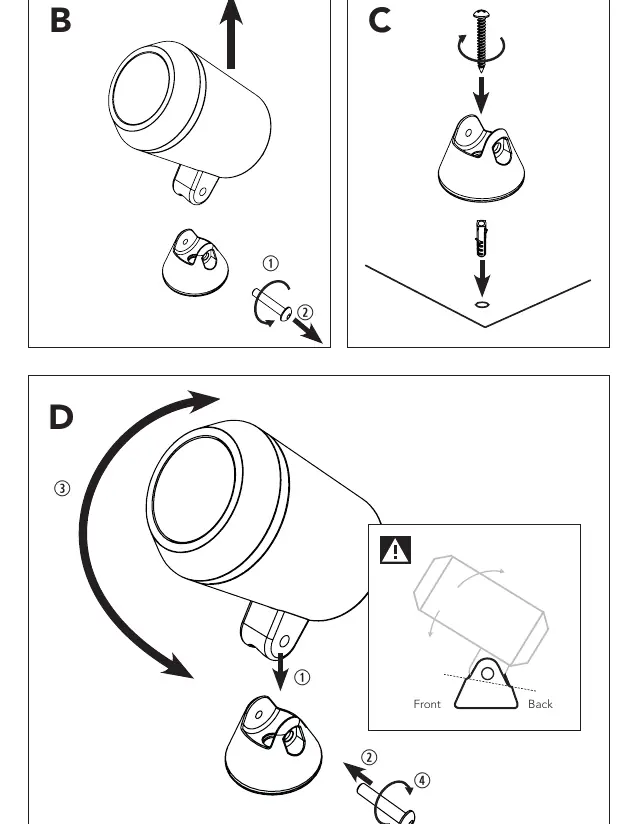

- Rysunek B, C, D: Procedura montażu na ścianie/twardym podłożu.
- Rysunek E: Procedura montażu w gruncie.
- Rysunek F: Obsługa ściemniacza.
Zgodność modelu
- Produkt współpracuje wyłącznie z systemem 12V Lightpro.
- Źródło światła jest niewymienne.
