Instrukcja obsługi lampy ściennej Lightpro Kuma 184W
Szybki przewodnik po instalacji i obsłudze lampy ściennej Lightpro Kuma 184W. Dowiedz się, jak zamontować oświetlenie, podłączyć je do systemu 12V oraz poznać parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Kuma 184W to zewnętrzna lampa ścienna LED 12V. Wymaga podłączenia do systemu Lightpro 12V. Montaż polega na przykręceniu płyty tylnej do ściany i zamocowaniu obudowy za pomocą dołączonego klucza. str. 6, 8
Najważniejsze czynności
- Montaż na ścianie str. 6, 8
- Podłączenie do systemu 12V str. 5, 6
Problemy i rozwiązania
Lampa nie świeci
Sprawdź połączenie z transformatorem i systemem 12V.
str. 10, 11Konserwacja i reset
- Czyszczenie: Używaj miękkiej szmatki. Elementy ze stali nierdzewnej czyść raz na 6 miesięcy. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 6W | Pobór mocy | str. 6, 8 |
| Strumień świetlny | 300 lm | str. 6, 8 | |
| Klasa szczelności | IP44 | Odporność na warunki atmosferyczne | str. 6, 8 |
Gdzie szukać w PDF
- Podłączenie systemu str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lightpro Kuma 184W to zewnętrzna lampa ścienna LED, zaprojektowana do pracy w systemie 12V. Przed przystąpieniem do montażu upewnij się, że posiadasz transformator Lightpro oraz odpowiednie okablowanie. Lampa jest przeznaczona wyłącznie do użytku zewnętrznego.
Opis produktu
Lampa Kuma to oprawa ścienna LED o mocy 6W. Produkt jest odporny na warunki atmosferyczne (IP44) i wymaga zasilania niskonapięciowego (12V). Nie należy modyfikować produktu, gdyż może to wpłynąć na bezpieczeństwo i gwarancję.
Montaż
Przed montażem sprawdź zawartość opakowania: lampa, śruby, kołki, konektor oraz klucz imbusowy.
- Demontaż: Użyj dołączonego klucza imbusowego, aby odkręcić śruby i zdjąć obudowę lampy.
- Przygotowanie kabla: Jeśli przewód ma przechodzić przez ścianę, wywierć otwór o średnicy 10 mm.
- Montaż płyty tylnej: Przykręć płytę tylną do ściany za pomocą dołączonych śrub i kołków.
- Finalizacja: Nałóż obudowę na płytę tylną i dokręć śruby za pomocą klucza imbusowego.

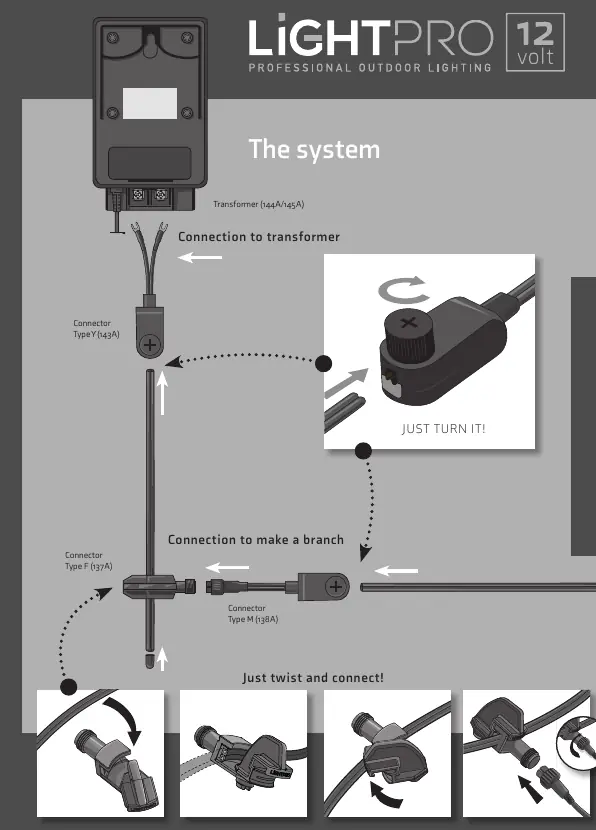

Podłączenie do systemu
Lampa musi być podłączona do systemu 12V Lightpro. Użyj dołączonego konektora, aby wpiąć lampę w główny kabel zasilający. Upewnij się, że wszystkie połączenia są szczelne i zabezpieczone.
Bezpieczeństwo i konserwacja
- Zawsze montuj lampę w miejscu dostępnym dla celów serwisowych.
- Nie montuj lampy w sposób trwały (np. wmurowywanie).
- Do czyszczenia używaj miękkiej, czystej szmatki. Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych.
- Elementy ze stali nierdzewnej czyść specjalnym środkiem raz na 6 miesięcy.
- Zakres temperatury pracy: od -20°C do 50°C.
Dane techniczne
- Moc: 6W
- Napięcie: 12V AC/DC
- Strumień świetlny: 300 lm
- Temperatura barwowa: 3000K
- Klasa szczelności: IP44
- Długość kabla: 3m
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z transformatorem i systemem 12V. Upewnij się, że transformator jest podłączony do zasilania.
Uszkodzenie powierzchni lampy
Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych do czyszczenia. Używaj miękkiej szmatki.
Przed użyciem
- Sprawdź zawartość opakowania (lampa, śruby, kołki, konektor, klucz).
- Upewnij się, że posiadasz transformator Lightpro 12V.
- Zaplanuj trasę kabli przed montażem.
- Sprawdź, czy miejsce montażu jest dostępne dla serwisu.
Ilustracje i schematy
- Schemat A: Wykaz części zestawu.

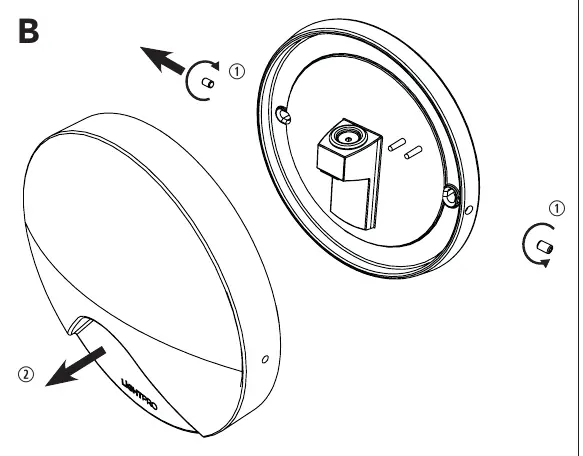

- Schemat B: Instrukcja demontażu obudowy.
- Schemat C: Sposób prowadzenia kabla przez ścianę.

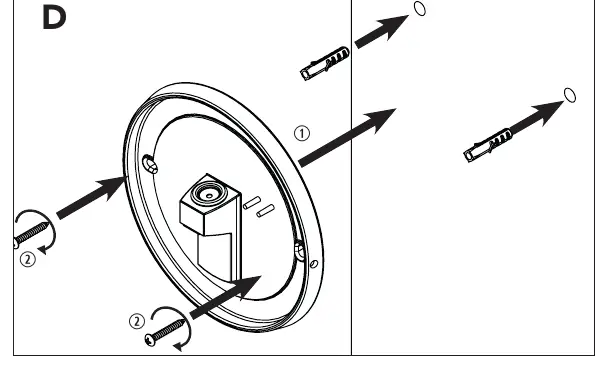

- Schemat D: Montaż płyty tylnej do ściany.

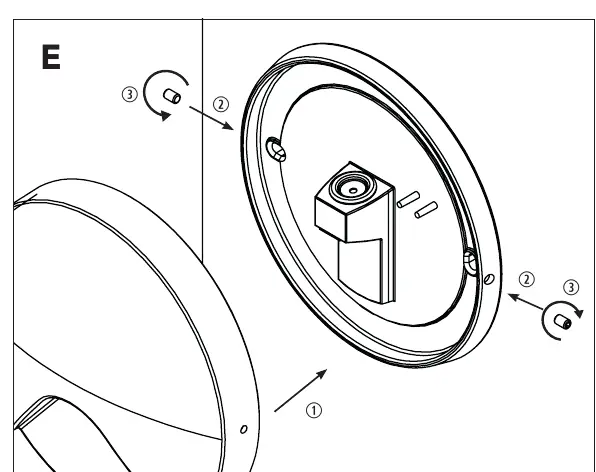

- Schemat E: Montaż końcowy obudowy.
Zgodność modelu
- Produkt wyłącznie do systemu 12V Lightpro.
- Źródło światła jest niewymienne.
