Instrukcja montażu i obsługi lampy solarnej SOLTECH MORAGA 18W

Kompletny przewodnik po instalacji i obsłudze lampy solarnej SOLTECH MORAGA 18W. Dowiedz się, jak poprawnie zamontować urządzenie na słupie, skonfigurować tryby świecenia za pomocą pilota oraz dbać o akumulator, aby zapewnić długą...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Lampa solarna SOLTECH MORAGA 18W to oświetlenie zewnętrzne zasilane energią słoneczną. Instrukcja obejmuje montaż na słupie, konfigurację trybów świecenia pilotem oraz zasady konserwacji akumulatora. str. 1, 8, 9, 10

Najważniejsze czynności

Montaż głowicy: Połącz głowicę z uchwytem, dokręć 4 śruby M8*40mm. str. 8
Montaż na słupie: Umieść głowicę na słupie, dokręć 2 śruby M8*16mm. str. 9

Pierwsze uruchomienie

Naładuj akumulator przed instalacją. Podczas montażu zakryj panel słoneczny, aby uniknąć generowania napięcia. str. 4, 7

Problemy i rozwiązania

Brak ładowania

Sprawdź temperaturę otoczenia (nie ładuje poniżej -30°C lub powyżej 60°C).

str. 6

Konserwacja i reset

Ładuj akumulator co 3 miesiące podczas przechowywania. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Czas pracy	12-14 godzin	Czas pracy przy pełnej mocy.	str. 6
Czas ładowania	7,5 godziny	Czas potrzebny do pełnego naładowania.	str. 6

Gdzie szukać w PDF

Instalacja str. 8, 9
Pilot zdalnego sterowania str. 10, 11, 12, 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 5

Strona 8

Strona 9

Strona 10

Instrukcja montażu i obsługi SOLTECH MORAGA 18W

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, konfiguracji oraz konserwacji lampy solarnej SOLTECH MORAGA 18W. Przed przystąpieniem do prac należy dokładnie zapoznać się z zaleceniami dotyczącymi bezpieczeństwa i warunków montażu.

Przygotowanie i bezpieczeństwo

Miejsce instalacji: Wybierz miejsce z dostępem do światła słonecznego przez minimum 3,5 godziny dziennie. Unikaj zacienionych obszarów.
Orientacja: Panel słoneczny powinien być skierowany w stronę równika (na południe na półkuli północnej).
Bezpieczeństwo: Podczas instalacji zakryj panel słoneczny nieprzezroczystym materiałem, aby uniknąć generowania napięcia i ryzyka porażenia prądem.
Akumulator: Przed instalacją upewnij się, że akumulator jest w pełni naładowany. W przypadku przechowywania, ładuj akumulator co 3-4 miesiące.

Instalacja krok po kroku

Montaż głowicy: Połącz głowicę lampy z uchwytem. Upewnij się, że między elementami nie ma szczeliny. Zabezpiecz połączenie za pomocą 4 śrub M8*40mm przy użyciu klucza typu T.
Montaż na słupie: Umieść głowicę na szczycie słupa. Dokręć dwie śruby M8*16mm, aby stabilnie zamocować lampę w odpowiedniej pozycji.
Uruchomienie: Naciśnij przycisk ON/OFF na głowicy lampy, aby ją włączyć. Następnie użyj pilota zdalnego sterowania do wyboru trybu pracy.

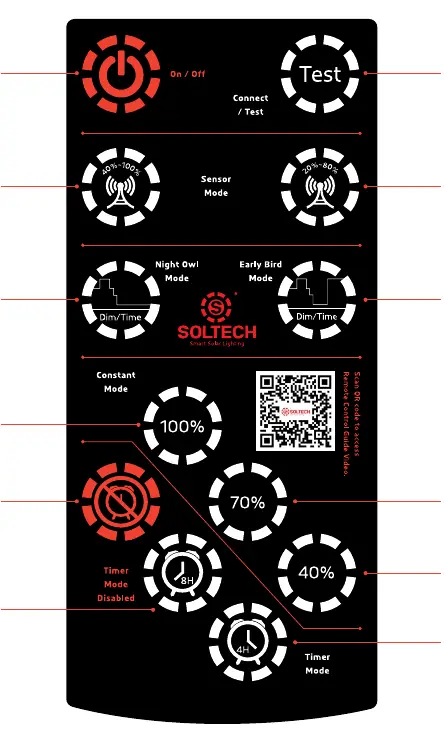

Obsługa za pomocą pilota

Pilot umożliwia wybór różnych trybów pracy, w tym trybów z czujnikiem ruchu (np. 20%-80% lub 40%-100%), trybów stałego świecenia (100%, 70%, 40%) oraz trybów czasowych (4h, 8h). Zasięg pilota wynosi od 16 stóp (w dzień) do 33 stóp (w nocy).

Konserwacja i parametry

Lampa posiada wbudowany system zarządzania energią. Akumulator przestaje się ładować, jeśli temperatura otoczenia spadnie poniżej -30°C lub wzrośnie powyżej 60°C. Czas pełnego ładowania wynosi około 7,5 godziny, a czas pracy przy pełnym naładowaniu to 12-14 godzin.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Upewnij się, że przycisk ON/OFF na głowicy został wciśnięty. Sprawdź, czy akumulator jest naładowany.

Słaba wydajność oświetlenia

Sprawdź, czy panel słoneczny nie jest zasłonięty przez cienie i czy jest skierowany w stronę równika.

Akumulator nie ładuje się

Sprawdź temperaturę otoczenia. Ładowanie jest wstrzymywane poniżej -30°C i powyżej 60°C.

Przed użyciem

Naładuj akumulator przed instalacją.
Upewnij się, że słup i fundament są stabilne.
Zakryj panel słoneczny podczas montażu.
Sprawdź, czy miejsce instalacji nie jest zacienione.
Upewnij się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi.

Parametry w praktyce

Czas ładowania: Do 7,5 godziny przy pełnym nasłonecznieniu.
Zakres temperatury pracy: Od -30°C do 60°C (140°F).

Ilustracje i schematy

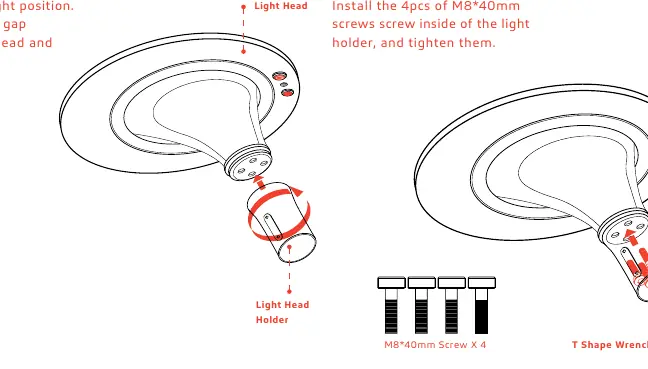

Montaż głowicy: Łączenie głowicy z uchwytem za pomocą 4 śrub M8*40mm.

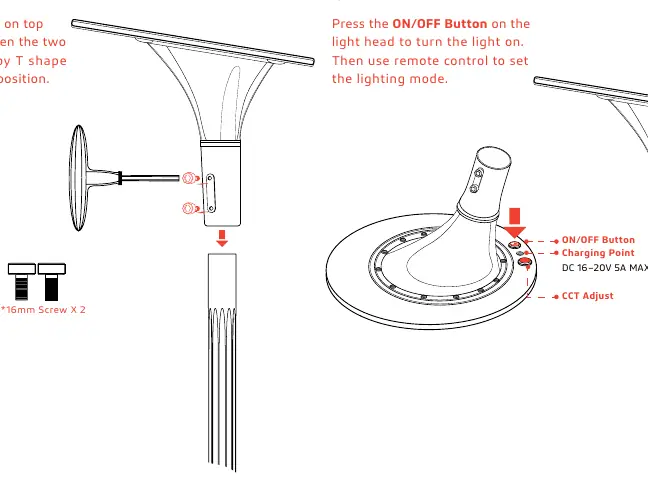

Montaż na słupie: Mocowanie głowicy do słupa za pomocą 2 śrub M8*16mm.

Zgodność modelu

Przeznaczona wyłącznie do użytku zewnętrznego.
Wymaga zgodności z lokalnymi przepisami elektrycznymi.
