Instrukcja obsługi oświetlenia zewnętrznego ACME COOLIE 186

Szybki przewodnik po instrukcji obsługi oświetlenia zewnętrznego ACME COOLIE 186. Dowiedz się, jak bezpiecznie zainstalować urządzenie, skonfigurować adresy DMX, obsługiwać menu oraz przeprowadzać konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

ACME COOLIE 186 to oświetlenie zewnętrzne LED sterowane przez DMX512. Instrukcja zawiera procedury instalacji, konfiguracji adresów DMX, obsługi menu oraz rozwiązywania problemów. str. 1, 7, 16

Najważniejsze czynności

Instalacja: Zamocuj urządzenie na zacisku, użyj linki zabezpieczającej, zachowaj 50 cm odstępu od powierzchni. str. 3, 4
Konfiguracja DMX: Ustaw adres DMX w menu DMX Settings (001-512). str. 16

Pierwsze uruchomienie

Podłącz zasilanie, wejdź do menu przyciskiem MENU, skonfiguruj adres DMX i tryb kanałów. str. 7, 16

Problemy i rozwiązania

Urządzenie nie działa

Sprawdź zasilanie, napięcie i wskaźnik zasilania.

str. 22

Kody błędów

Kod	Znaczenie	Działanie	Strony
LED Tem. Error	Błąd czujnika temperatury.	Sprawdź płytkę czujnika temperatury i połączenia.	str. 22
LED Too Hot Off	Przegrzanie diod LED.	Urządzenie wyłączyło się automatycznie przy 80°C.	str. 22

Konserwacja i reset

Czyszczenie: Używaj miękkiej szmatki z płynem do szyb, czyść soczewki co 20 dni. str. 23

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	100-240V~ 50/60Hz	Napięcie wejściowe	str. 5
Pobór mocy	55W	Zużycie energii	str. 5
Źródło światła	18x6W RGBW LED	Typ diod LED	str. 5
Stopień ochrony	IP66	Odporność na warunki atmosferyczne	str. 5

Gdzie szukać w PDF

Instrukcje bezpieczeństwa str. 3, 4
Specyfikacja techniczna str. 5
Panel sterowania str. 7
Konfiguracja DMX str. 16

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

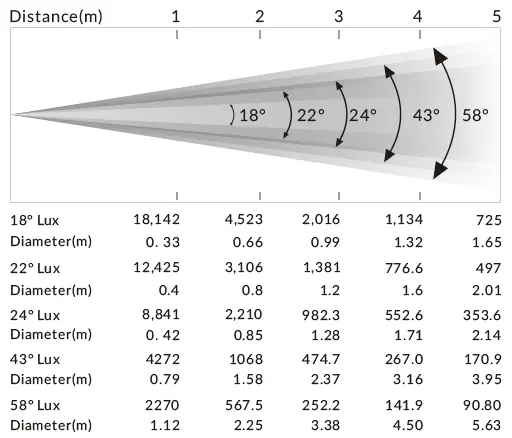

Strona 6

Strona 7

Strona 8

Strona 10

Strona 15

Najważniejsze informacje z instrukcji

ACME COOLIE 186 to profesjonalne oświetlenie zewnętrzne LED. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa: urządzenie jest przeznaczone do pracy w warunkach zewnętrznych (IP66), ale nie może być zanurzane w wodzie. Wymagana jest instalacja przez wykwalifikowany personel, zapewnienie odpowiedniej wentylacji (min. 50 cm od powierzchni) oraz uziemienie urządzenia. Nie należy podłączać urządzenia do zewnętrznych ściemniaczy.

Opis urządzenia i panel sterowania

Urządzenie posiada panel sterowania z wyświetlaczem OLED oraz czterema przyciskami: MENU (nawigacja wstecz/wyjście), UP (w górę), DOWN (w dół), ENTER (zatwierdzenie wyboru). Ekran blokuje się automatycznie po dłuższym czasie bezczynności; aby go odblokować, należy przytrzymać przycisk MENU.

Instalacja i podłączenie

Urządzenie należy zamocować na zacisku, upewniając się, że konstrukcja wytrzyma 10-krotność wagi urządzenia. Obowiązkowe jest użycie linki zabezpieczającej (wytrzymałość 12-krotność wagi). Podłączenie DMX odbywa się szeregowo (daisy chain) za pomocą kabli XLR. Ostatnie urządzenie w łańcuchu musi być zakończone terminatorem (rezystor 120-ohm między pinem 2 a 3).

Konfiguracja DMX

Aby sterować urządzeniem za pomocą kontrolera, należy ustawić adres DMX (1-512) w menu DMX Settings. Dostępne są różne tryby kanałowe (10, 8, 5, 4 kanały), które można wybrać w menu Channel Mode. Urządzenie obsługuje również funkcję No DMX Status, pozwalającą wybrać zachowanie po utracie sygnału (Hold, Blackout, Manual).

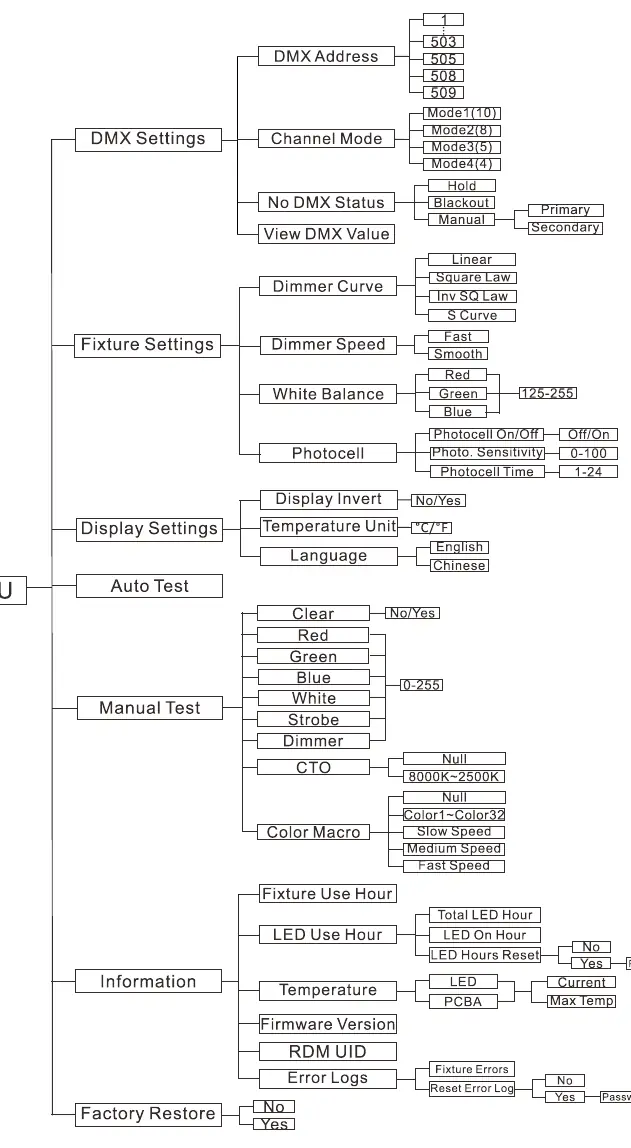

Menu i ustawienia

Menu urządzenia pozwala na zaawansowaną konfigurację:

Fixture Settings: Ustawienia krzywej ściemniania (Dimmer Curve), prędkości ściemniania (Dimmer Speed), balansu bieli (White Balance) oraz fotokomórki.
Manual Test: Ręczne testowanie kanałów.
Information: Podgląd czasu pracy (Fixture/LED Use Hour), temperatury, wersji oprogramowania oraz logów błędów.
Factory Restore: Przywracanie ustawień fabrycznych.

Konserwacja i rozwiązywanie problemów

Urządzenie wymaga regularnego czyszczenia, aby zapewnić optymalną wydajność świetlną. Należy używać miękkiej, niestrzępiącej się szmatki z płynem do szyb; nie stosować rozpuszczalników. Soczewki zewnętrzne należy czyścić co najmniej co 20 dni. W przypadku błędów (np. LED Tem. Error, LED Too Hot Off) urządzenie może automatycznie się wyłączyć w celu ochrony komponentów.

Praktyczna pomoc

Typowe problemy

Urządzenie nie działa (brak światła i wentylatora)

Sprawdź zasilanie, zmierz napięcie w gniazdku i upewnij się, że wskaźnik zasilania świeci.

Brak reakcji na kontroler DMX

Sprawdź poprawność połączeń kabli XLR, ustawienie adresu DMX oraz czy kable sygnałowe nie biegną w pobliżu przewodów wysokiego napięcia.

Kanał nie działa poprawnie

Możliwe uszkodzenie silnika krokowego lub kabla połączeniowego na płytce PCB; wymaga serwisu.

Przed użyciem

Sprawdź, czy urządzenie nie zostało uszkodzone w transporcie.
Upewnij się, że miejsce instalacji zapewnia min. 50 cm odstępu od powierzchni.
Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją (100-240V).
Upewnij się, że przewód żółto-zielony jest uziemiony.
Zainstaluj linkę zabezpieczającą.
Upewnij się, że otwory wentylacyjne nie są zablokowane.

Ilustracje i schematy

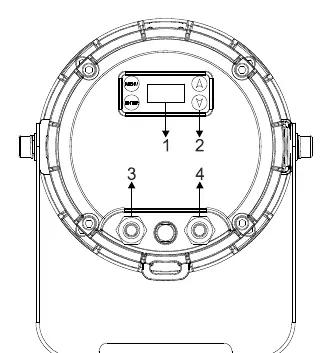

Panel sterowania: Wyświetlacz i przyciski MENU, UP, DOWN, ENTER służą do nawigacji po menu.

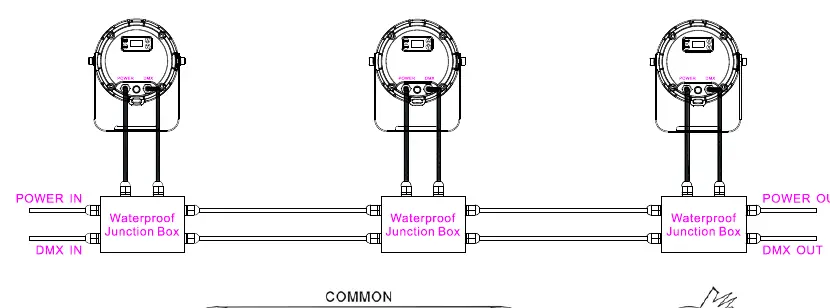

Schemat DMX: Pokazuje połączenie szeregowe (daisy chain) urządzeń za pomocą kabli XLR.

Zgodność modelu

Zakres temperatur otoczenia: 0°C do 40°C.
Nie podłączać do zewnętrznych ściemniaczy (dimmer pack).
