Instrukcja obsługi oświetlenia solarnego Soltech Richmond Solar Bus Stop Light
Przewodnik użytkownika dla oświetlenia solarnego Soltech Richmond Solar Bus Stop Light. Zawiera specyfikację techniczną, opis działania kontrolera MPPT, instrukcje montażu oraz warunki gwarancji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Soltech Richmond to zintegrowane oświetlenie solarne przystankowe z czujnikiem zmierzchu, kontrolerem MPPT i akumulatorem LiFePO4. Nie wymaga podłączenia do sieci elektrycznej. str. 1, 2
Najważniejsze czynności
- Montaż na słupie odbywa się za pomocą złącza slip fit zabezpieczonego dwiema śrubami ze stali nierdzewnej. str. 2
- Regulacja kąta nachylenia modułów LED jest możliwa w zakresie od -6° do +15°. str. 2
Konserwacja i reset
- System jest niskokonserwacyjny dzięki zastosowaniu trwałych komponentów, takich jak akumulator LiFePO4 o żywotności ponad 2000 cykli. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas ładowania | 9 godzin | Przy nasłonecznieniu 1000W/m2 | str. 3 |
| Czas pracy | 38 godzin | Przy pełnej mocy | str. 3 |
Gdzie szukać w PDF
- Opis i zastosowanie str. 1
- Cechy i wymiary str. 2
- Specyfikacja techniczna str. 3
- Gwarancja str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

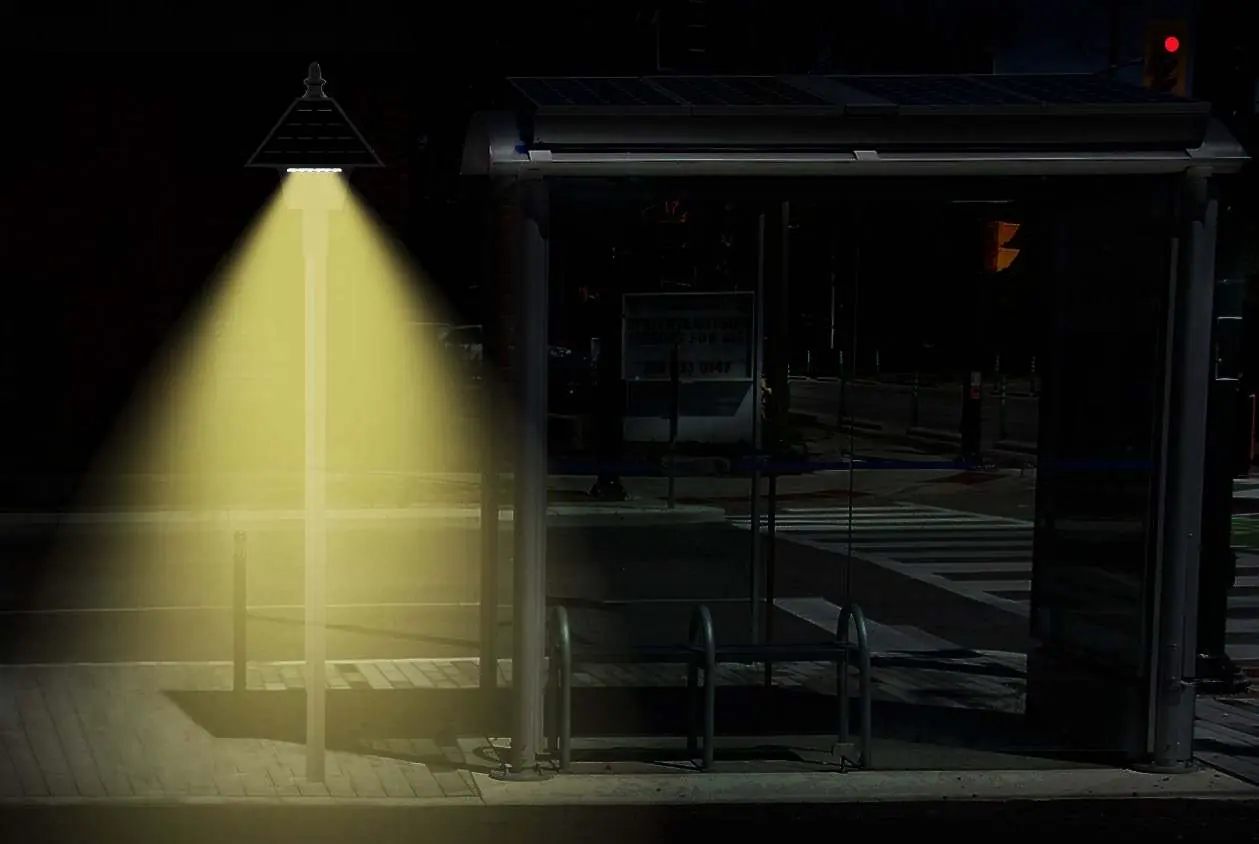

Soltech Richmond Solar Bus Stop Light to zintegrowane oświetlenie solarne typu "wszystko w jednym", zaprojektowane do oświetlania przystanków autobusowych i miejsc publicznych. Urządzenie posiada wbudowany czujnik zmierzchu (dusk-to-dawn), który automatycznie włącza oświetlenie po zmroku. System jest zasilany energią słoneczną, co eliminuje potrzebę podłączenia do sieci elektrycznej.
Opis urządzenia
Urządzenie składa się z panelu słonecznego, akumulatora oraz kontrolera zintegrowanych w jednej obudowie. Obudowa wykonana jest z odlewu aluminium A380, co zapewnia odporność na korozję. System umożliwia montaż do dwóch modułów LED, które można regulować w zakresie od -6° do +15°.
Specyfikacja techniczna
- Moc nominalna LED: 8W lub 16W
- Panel słoneczny: Monokrystaliczny 18V 50W
- Akumulator: 12.8V 12AH (LiFePO4)
- Temperatura barwowa (CCT): 3000K, 4000K, 5000K, 5700K, 6500K
- Strumień świetlny: 1520LM (8W) / 3040LM (16W)
- Klasa szczelności: IP65
- Czas pracy: do 38 godzin przy pełnym naładowaniu
- Zakres temperatur pracy: -30°C do 140°F (-30°C do 60°C)
Działanie i sterowanie
System wykorzystuje inteligentny kontroler MPPT (Maximum Power Point Tracking), który optymalizuje ładowanie akumulatora poprzez śledzenie napięcia i natężenia prądu z panelu słonecznego w czasie rzeczywistym. Zwiększa to efektywność ładowania o co najmniej 20% w porównaniu do standardowych kontrolerów PWM.
Montaż i regulacja
Oświetlenie montowane jest na słupie za pomocą złącza typu slip fit, zabezpieczonego dwiema śrubami przelotowymi ze stali nierdzewnej. Moduły LED można regulować, aby skierować światło dokładnie w miejsce, które wymaga oświetlenia.
Konserwacja i gwarancja
Produkt objęty jest 5-letnią ograniczoną gwarancją dla pierwotnego nabywcy, obejmującą wady materiałowe i wykonawcze. W przypadku konieczności serwisu należy skontaktować się z lokalnym dystrybutorem lub przedstawicielem handlowym.
Praktyczna pomoc
Typowe problemy
Niewystarczający czas świecenia
Upewnij się, że panel słoneczny nie jest zasłonięty i otrzymuje bezpośrednie światło słoneczne. Czas ładowania zależy od nasłonecznienia (standardowo 9h przy 1000W/m2).
Bateria nie ładuje się w niskich temperaturach
Temperatura otoczenia wpływa na proces ładowania. Upewnij się, że temperatura mieści się w zakresie operacyjnym od -30°C do 60°C.
Przed użyciem
- Sprawdź, czy miejsce montażu zapewnia bezpośredni dostęp do światła słonecznego dla panelu.
- Zweryfikuj, czy słup montażowy jest kompatybilny ze złączem slip fit.
- Upewnij się, że wszystkie śruby mocujące są dokręcone.
- Sprawdź, czy wybrano odpowiednią konfigurację mocy (8W lub 16W) i temperatury barwowej zgodnie z zamówieniem.
Ilustracje i schematy
- Rysunek na stronie 2 przedstawia wymiary urządzenia: 19.7 cala szerokości oraz 26.3 cala wysokości.
- Schemat pokazuje sposób montażu na słupie za pomocą złącza slip fit oraz możliwość regulacji kąta nachylenia modułów LED.
Zgodność modelu
- System jest zintegrowany (all-in-one), nie wymaga zewnętrznego okablowania.
- Możliwość montażu do dwóch modułów LED na jednym słupie.
