Instrukcja montażu oświetlenia zewnętrznego Anolis ArcSource Outdoor 16MC Integral
Szybki przewodnik instalacji i podłączenia oświetlenia Anolis ArcSource Outdoor 16MC Integral. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i DMX oraz zainstalować akcesoria.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie wymaga instalacji przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Montaż może odbywać się na wsporniku, podstawie podłogowej, szpilce, adapterze lub obejmie słupowej. str. 2, 3, 4, 5
Najważniejsze czynności
- Podłączenie elektryczne str. 7, 8
- Instalacja dławików kablowych str. 9
Problemy i rozwiązania
Nieszczelność dławika
Zastosuj uszczelniacze Loctite 5331 i 577 zgodnie z instrukcją.
str. 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania śrub pokrywy | 2 Nm | Wymagany moment dla śrub M4x20 | str. 9 |
Gdzie szukać w PDF
- Montaż na wsporniku str. 2
- Montaż na podstawie podłogowej str. 3
- Montaż na szpilce str. 4
- Podłączenie str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu i podłączenia oświetlenia zewnętrznego Anolis ArcSource Outdoor 16MC Integral. Dokument obejmuje różne metody montażu, schematy połączeń elektrycznych oraz procedury instalacji akcesoriów.
Bezpieczeństwo
- Urządzenie musi być zainstalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi i budowlanymi.
- Urządzenie należy do klasy pierwszej i musi być uziemione.
- Powierzchnia montażowa musi być bezpieczna i niepalna.
Montaż urządzenia
Instrukcja przewiduje kilka metod montażu w zależności od potrzeb:
Montaż na wsporniku (Yoke)

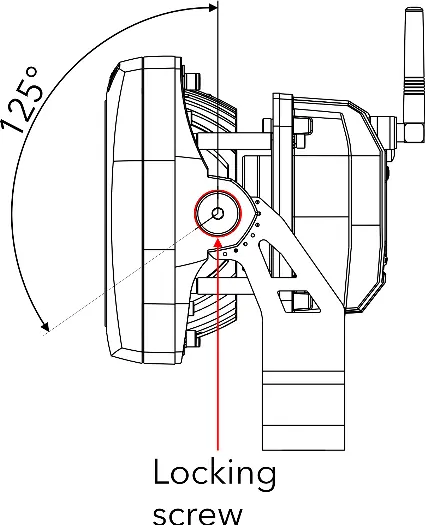

Zamontuj urządzenie za pomocą otworów montażowych. Użyj klucza imbusowego 6, aby zwolnić blokadę nachylenia M8 i ustawić moduł LED w zakresie +35°/-90°. Przykręć wspornik do powierzchni za pomocą trzech śrub.

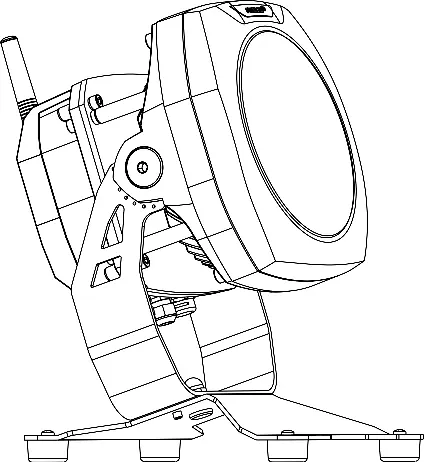

Montaż na podstawie podłogowej (Floor Stand)
Przykręć podstawę do powierzchni za pomocą 4 otworów montażowych (średnica 9 mm lub 7 mm). Zamontuj oprawę do podstawy i zabezpiecz ją nakrętką z podkładką.

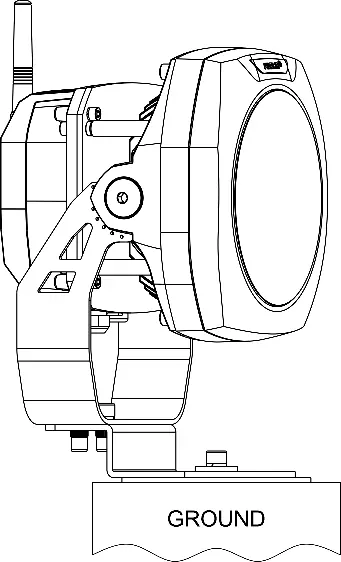

Montaż na szpilce (Land Spike)
Wbij szpilkę prostopadle w podłoże. W razie potrzeby użyj warstwy ochronnej, aby uniknąć uszkodzenia szpilki. Zamontuj oprawę do szpilki za pomocą dwóch śrub M8x20 z podkładkami.
Montaż na adapterze (Tenon Adaptor)
Wsuń adapter na słup i przykręć go trzema śrubami. Zamontuj oprawę do adaptera za pomocą dwóch śrub M8x25 z podkładkami.
Montaż na obejmie słupowej (Pole Clamp)
Rozmontuj obejmę, zamontuj ją na słupie i dokręć nakrętki. Następnie przymocuj wspornik oprawy do obejmy za pomocą dwóch śrub M8x25.
Podłączenie elektryczne

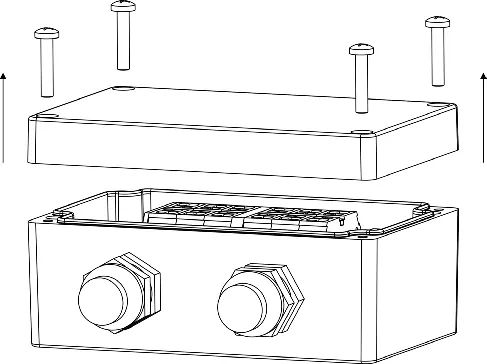

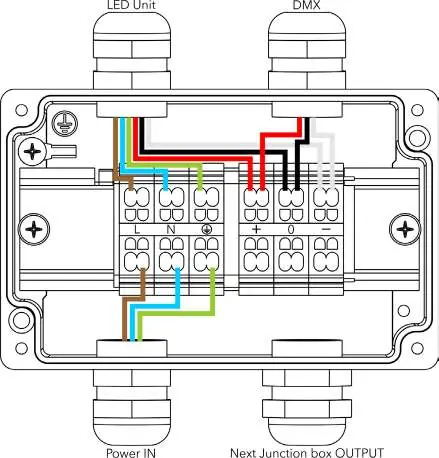

Podłączenie odbywa się przez puszkę przyłączeniową (Junction Box). Instrukcja zawiera schematy dla pojedynczego urządzenia oraz dla połączeń szeregowych (daisy chain). Należy zwrócić uwagę na różnice w połączeniach między pierwszą puszką a kolejnymi w łańcuchu.
Konserwacja dławików kablowych
Podczas instalacji dławików kablowych M20x1.5 należy użyć klucza o rozmiarze 24. Przed montażem należy nałożyć uszczelniacz Loctite 5331 na plastikowy uchwyt oraz środek zabezpieczający Loctite 577 na korpus dławika. Nieprawidłowa instalacja spowoduje utratę szczelności.
Instalacja akcesoriów
Instrukcja opisuje montaż akcesoriów takich jak Top Hat, Half Top Hat oraz zestawu demonstracyjnego optyki. Montaż wymaga odkręcenia śrub z tylnej części oprawy i zamocowania akcesorium zgodnie z ilustracjami.
Praktyczna pomoc
Typowe problemy
Nieszczelność dławika kablowego
Użyj uszczelniacza Loctite 5331 na uchwycie plastikowym oraz środka zabezpieczającego Loctite 577 na korpusie dławika przed montażem.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy powierzchnia montażowa jest bezpieczna i niepalna.
- Przygotuj klucz imbusowy 6 do regulacji nachylenia.
- Przygotuj odpowiednie narzędzia do montażu dławików (klucz 24).
- Upewnij się, że urządzenie jest uziemione.
Parametry w praktyce
- Długość odizolowania (Power)
- 9 mm
- Długość odizolowania (Data)
- 7 mm
- Moment dokręcania pokrywy puszki
- 2 Nm
Ilustracje i schematy
- Schematy połączeń pokazują różnice między pojedynczym urządzeniem a łańcuchem (daisy chain).
- Instrukcje montażu obejmują 5 różnych metod instalacji: wspornik, podstawa podłogowa, szpilka, adapter i obejma słupowa.
Zgodność modelu
- Adaptery dostępne dla średnic 63-80 mm oraz 80-106 mm.
- Obejmy słupowe dostępne dla średnic 63-80 mm oraz 80-105 mm.
