Instrukcja montażu kinkietu LED Hinkley 16805 Hardy Island
Dowiedz się, jak prawidłowo zamontować i podłączyć kinkiet zewnętrzny LED Hinkley 16805 Hardy Island. Instrukcja zawiera szczegółowe kroki montażu, wytyczne dotyczące okablowania niskonapięciowego oraz parametry zasilania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kinkiet Hinkley 16805 wymaga zasilania niskonapięciowego 9-15V AC. Montaż odbywa się przy użyciu dołączonego szablonu, wiertła 3/32 cala oraz wkrętów #6, które należy wkręcić tak, aby łeb znajdował się 3/16 cala od powierzchni. str. 1
Najważniejsze czynności
- Wywierć otwory pilotowe 3/32 cala przy użyciu szablonu. str. 1
- Podłącz przewody oprawy do przewodów zasilających transformatora. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 9-15V AC | Wymagane zasilanie z transformatora | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i schemat str. 1
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu i podłączenia kinkietu zewnętrznego Hinkley 16805 Hardy Island. Urządzenie jest przeznaczone do pracy z instalacją niskonapięciową o napięciu wejściowym od 9 do 15 V AC. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i transformator.
Montaż oprawy
- Użyj dołączonego szablonu montażowego, aby zaznaczyć miejsca wiercenia na powierzchni montażowej.
- Przyklej szablon taśmą w miejscu docelowym.
- Używając wiertła o średnicy 3/32 cala, wywierć otwory pilotowe w zaznaczonych punktach.
- Wkręć wkręty do drewna z łbem Phillips #6, pozostawiając podstawę łba wkręta w odległości 3/16 cala od powierzchni montażowej.
- Jeśli przewody mają przechodzić przez powierzchnię montażową, wywierć otwór w szablonie zgodnie z oznaczeniem.
Okablowanie
Podłącz oba przewody oprawy do przewodów zasilających wychodzących z transformatora za pomocą nakrętek przewodów. Upewnij się, że napięcie wejściowe mieści się w zakresie 9-15 V AC.
Wymogi dotyczące kabla niskonapięciowego
- Kabel powinien być chroniony poprzez poprowadzenie go w bliskim sąsiedztwie oprawy lub konstrukcji budynku (np. domu lub tarasu).
- Kabel nie powinien być zakopywany, z wyjątkiem odcinka o maksymalnej długości 6 cali (15,2 cm) w celu podłączenia do głównego kabla niskonapięciowego.
- Długość kabla powinna być przycięta tak, aby łączenie z konektorem znajdowało się w odległości do 6 cali (15,2 cm) od konstrukcji budynku, oprawy lub złącza.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Brak zasilania lub migotanie światła
Sprawdź, czy napięcie wejściowe z transformatora mieści się w wymaganym zakresie 9-15V AC oraz czy połączenia przewodów są poprawne.
Trudności z montażem na powierzchni
Upewnij się, że wkręty #6 są wkręcone na odpowiednią głębokość (podstawa łba 3/16 cala od powierzchni), aby zapewnić stabilne mocowanie.
Przed użyciem
- Upewnij się, że transformator dostarcza napięcie 9-15V AC
- Przygotuj wiertło o średnicy 3/32 cala
- Przygotuj wkręty do drewna z łbem Phillips #6
- Sprawdź, czy miejsce montażu pozwala na bezpieczne poprowadzenie kabla
Ilustracje i schematy

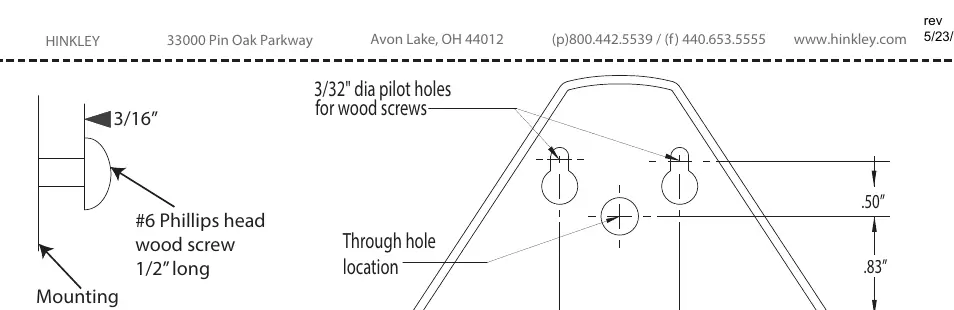

- Schemat montażowy pokazuje rozmieszczenie otworów pilotowych oraz wymiary (0.50 cala, 0.83 cala, 1 cal) ułatwiające precyzyjne wiercenie.
- Rysunek techniczny ilustruje sposób montażu wkręta z zachowaniem odstępu 3/16 cala od powierzchni.
Zgodność modelu
- Urządzenie wymaga zewnętrznego transformatora niskonapięciowego.
- Przeznaczone do montażu na powierzchniach zewnętrznych.
