Instrukcja montażu lampy ściennej Hinkley 1670OZ Edgewater
Szybki przewodnik montażu i podłączenia lampy ściennej Hinkley 1670OZ Edgewater. Dowiedz się, jak bezpiecznie zamontować oprawę, wykonać połączenia elektryczne i uszczelnić konstrukcję, aby zapewnić odporność na warunki atmosferyczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu lampy ściennej Hinkley z serii Edgewater (model 1670OZ). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. Montaż powinien być przeprowadzony zgodnie z lokalnymi przepisami budowlanymi. W przypadku instalacji zewnętrznej wymagane jest uszczelnienie oprawy silikonem, aby zapobiec przedostawaniu się wody do puszki przyłączeniowej.
Montaż mechaniczny
- Przygotuj wspornik montażowy (A), wkręcając dwie śruby montażowe (B) w tylną część wspornika. Upewnij się, że rozstaw śrub odpowiada otworom (D) w płycie montażowej (E).
- Przymocuj wspornik montażowy (A) do puszki przyłączeniowej (J) za pomocą dwóch dołączonych śrub (C).
- Zamontuj oprawę, nasuwając otwory (D) w płycie montażowej (E) na śruby (B) wystające ze wspornika.
- Zabezpiecz oprawę na ścianie, dokręcając gałki kulowe (F).
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie z instrukcją I.S. 18:
- Przewód dodatni (zasilanie): Zazwyczaj czarny lub gładki, należy połączyć z przewodem dodatnim oprawy (B) za pomocą złączki typu twist-on.
- Przewód ujemny (zasilanie): Zazwyczaj biały lub żebrowany, należy połączyć z przewodem ujemnym oprawy (D).
- Uziemienie: Podłącz przewód uziemiający oprawy (E) do uziemienia instalacji budynku zgodnie z lokalnymi wymogami.
Uszczelnianie oprawy
Aby zapewnić szczelność przy montażu zewnętrznym:
- Po zamocowaniu oprawy na ścianie, uszczelnij szczelinę między ścianą a płytą montażową (backplate) na górze oraz po obu bokach za pomocą wysokiej jakości uszczelniacza silikonowego lub masy uszczelniającej (nie dołączone do zestawu).
- Zaleca się również nałożenie niewielkiej ilości uszczelniacza pod gałki kulowe (F) użyte do montażu oprawy.
Konserwacja

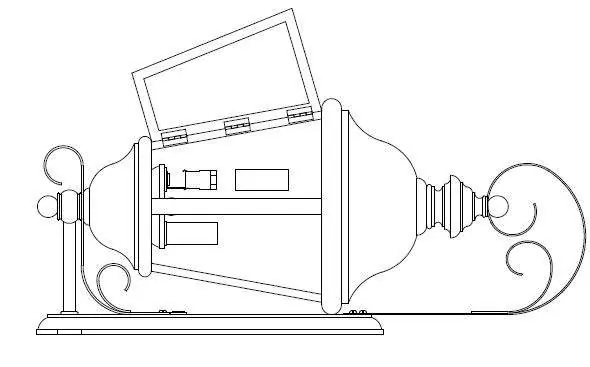

Aby wymienić źródło światła, otwórz boczne drzwiczki (W) oprawy. Podczas instalacji oprawy upewnij się, że osłony świec (Z) są prawidłowo nasunięte na gniazda żarówek.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Woda przedostaje się do puszki przyłączeniowej
Upewnij się, że szczelina między płytą montażową a ścianą jest dokładnie uszczelniona silikonem na górze i po bokach.
Trudności z dopasowaniem płyty do wspornika
Sprawdź, czy śruby montażowe (B) są wkręcone w odpowiednie otwory we wsporniku (A), aby pasowały do rozstawu otworów (D) w płycie (E).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj uszczelniacz silikonowy (nie dołączony).
- Upewnij się, że masz odpowiednie złącza przewodów (twist-on connectors).
- Sprawdź, czy masz dostęp do puszki przyłączeniowej w ścianie.
Ilustracje i schematy
- Drawing 1 (Strap Detail): Pokazuje montaż śrub (B) do wspornika (A).
- Drawing 2 (Fixture Mounting): Pokazuje sposób mocowania płyty (E) do wspornika (A) za pomocą gałek (F).
Zgodność modelu
- Przeznaczona do montażu ściennego.
- Wymaga uszczelnienia silikonowego przy montażu zewnętrznym.
