Instrukcja obsługi lampy ogrodowej Lightpro Castor 9 180S
Poznaj instrukcję obsługi lampy ogrodowej Lightpro Castor 9 180S. Dowiedz się, jak zamontować oświetlenie na ścianie lub w gruncie, wymienić reflektor, podłączyć system 12V oraz korzystać z wbudowanego ściemniacza.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Castor 9 (180S) to zewnętrzny reflektor LED 12V. Montaż odbywa się na powierzchni lub w gruncie. Posiada wbudowany ściemniacz (6 poziomów) oraz wymienny reflektor (60° lub 30°). str. 6, 8
Najważniejsze czynności
- Montaż na ścianie/powierzchni str. 6, 8
- Wymiana reflektora str. 6, 8
- Ustawienie jasności str. 6, 8
Problemy i rozwiązania
Lampa nie świeci
Sprawdź połączenia z systemem 12V i transformatorem.
str. 6, 8Konserwacja i reset
- Regularne czyszczenie miękką szmatką, unikanie myjek ciśnieniowych. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 9W | Pobór mocy | str. 6, 8 |
| Strumień świetlny | 65 - 750 lm | str. 6, 8 | |
| Klasa szczelności | IP44 | Odporność na warunki atmosferyczne | str. 6, 8 |
Gdzie szukać w PDF
- Wykaz części str. 2
- Wymiana reflektora i ściemniacz str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lightpro Castor 9 (180S) to zewnętrzny reflektor LED zasilany napięciem 12V. Urządzenie jest przeznaczone do użytku z systemem oświetlenia Lightpro. Lampa posiada wbudowany ściemniacz z 6 poziomami jasności oraz wymienny reflektor, który pozwala na zmianę kąta świecenia z 60° na 30°.
Montaż
Lampa oferuje dwie opcje montażu:
- Montaż na powierzchni lub ścianie: Odkręć śrubę z podstawy za pomocą dużego klucza imbusowego. Zdejmij oprawę z podstawy. Przykręć podstawę do podłoża (w razie potrzeby użyj kołka rozporowego). Umieść oprawę z powrotem w podstawie, ustaw w żądanej pozycji i dokręć śrubę.
- Montaż w gruncie: Umieść szpikulec pod podstawą i mocno go dokręć. Ustaw lampę w żądanej pozycji, dokręć śrubę podstawy i wbij szpikulec w ziemię.
Wymiana reflektora
Fabrycznie zamontowany reflektor ma kąt świecenia 60°. Aby go wymienić:
- Odkręć głowicę lampy.
- Odkręć i wyjmij reflektor.
- Włóż alternatywny reflektor (30°) i dokręć go.
- Złóż głowicę z powrotem, zwracając uwagę na pozycję otworu na śrubę.
- Dokręć śrubę za pomocą małego klucza imbusowego.
Obsługa ściemniacza
Lampa wyposażona jest w wbudowany ściemniacz. Aby dostosować jasność, naciśnij przycisk znajdujący się na obudowie. Dostępnych jest 6 poziomów natężenia światła.
Instalacja elektryczna
Produkty należy podłączyć do systemu 12V Lightpro. Jeśli lampa posiada otwór odpływowy, musi on być skierowany w dół. Użyj dołączonych złączy, aby podłączyć lampę do głównego kabla zasilającego.
Bezpieczeństwo i konserwacja
- Produkt nie może być trwale zabudowany ani zamurowany.
- Przed konserwacją odłącz system od zasilania (wyciągnij wtyczkę transformatora).
- Czyść lampę miękką, czystą szmatką. Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych.
- Elementy ze stali nierdzewnej czyść specjalnym środkiem co 6 miesięcy.
- Zakres temperatury pracy: od -20°C do 50°C.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z transformatorem i systemem 12V. Upewnij się, że transformator jest podłączony do zasilania.
Zbyt szeroki lub wąski kąt świecenia
Wymień reflektor na alternatywny (30° zamiast fabrycznych 60°).
Lampa nie trzyma pozycji
Dokręć śrubę w podstawie za pomocą dołączonego dużego klucza imbusowego.
Przed użyciem
- Sprawdź zawartość opakowania (lampa, szpikulec, śruby, dwa klucze imbusowe).
- Upewnij się, że posiadasz transformator 12V Lightpro.
- Zaplanuj rozmieszczenie kabli przed montażem.
- Sprawdź, czy miejsce montażu jest dostępne dla przyszłego serwisu.
Ilustracje i schematy

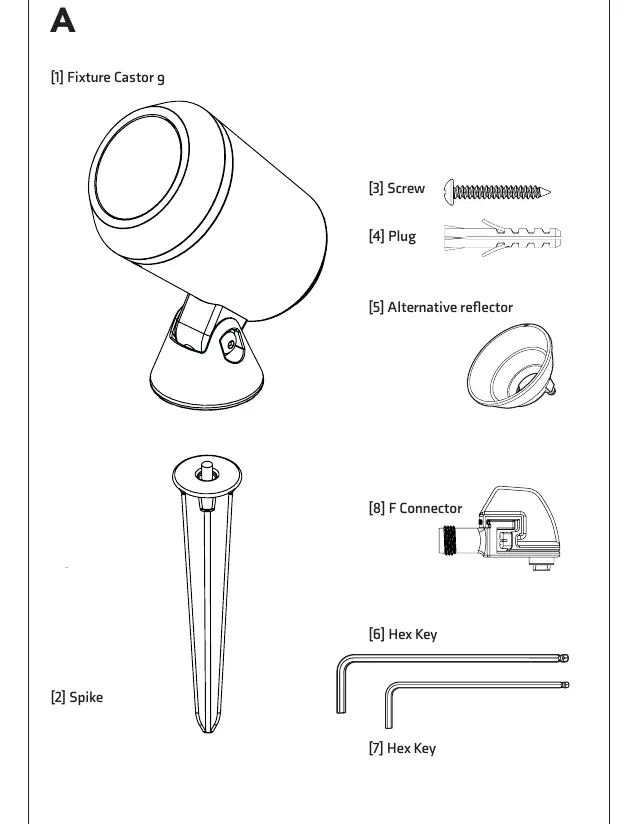

- Schemat A: Wykaz części zestawu.

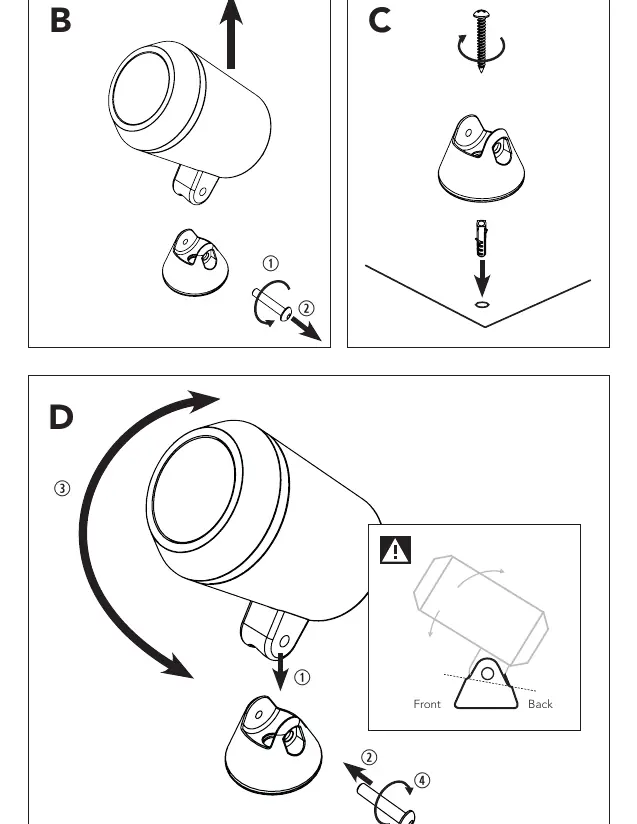

- Schemat B-D: Montaż na powierzchni lub ścianie.

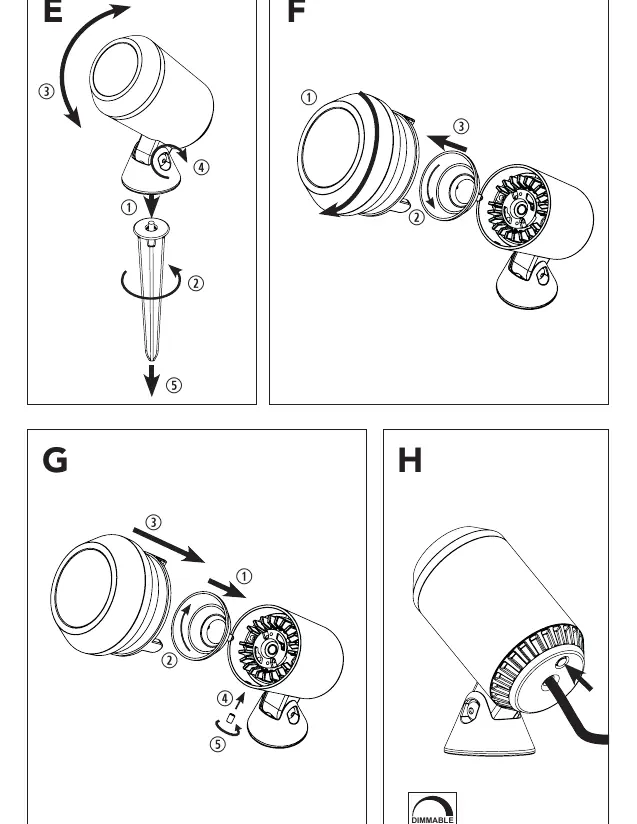

- Schemat E: Montaż w gruncie przy użyciu szpikulca.
- Schemat F-G: Procedura wymiany reflektora.
- Schemat H: Obsługa ściemniacza.
Zgodność modelu
- Produkt wyłącznie do użytku z systemem 12V Lightpro.
- Nie używać w miejscach przechowywania łatwopalnych gazów lub cieczy.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
