Instrukcja obsługi reflektora LED Lightpro Castor 3 177S
Szybki przewodnik po instalacji i obsłudze reflektora zewnętrznego Lightpro Castor 3 177S. Dowiedz się, jak zamontować lampę na ścianie lub w gruncie oraz jak podłączyć ją do systemu 12V.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Castor 3 177S to zewnętrzny reflektor LED 12V. Można go zamontować na ścianie/twardym podłożu lub wbić w ziemię za pomocą dołączonego szpikulca. str. 6, 7, 8, 9
Najważniejsze czynności
- Montaż na ścianie str. 6, 7, 8, 9
- Montaż w gruncie str. 6, 7, 8, 9
Problemy i rozwiązania
Lampa nie świeci
Sprawdź połączenie z transformatorem i złączami.
str. 10, 11Konserwacja i reset
- Czyść regularnie miękką szmatką. Elementy ze stali nierdzewnej czyść co 6 miesięcy specjalnym środkiem. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2,5W | Maksymalny pobór mocy | str. 6, 7, 8, 9 |
| Strumień świetlny | 200 lm | Jasność światła | str. 6, 7, 8, 9 |
Gdzie szukać w PDF
- Zawartość opakowania str. 2
- Podłączenie systemu str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lightpro Castor 3 (177S) to zewnętrzny reflektor LED zaprojektowany do pracy w systemie 12V. Urządzenie charakteryzuje się stopniem ochrony IP44, co czyni je odpornym na warunki atmosferyczne. Produkt nie jest ściemnialny, a źródło światła jest niewymienne.
Zawartość opakowania
- Reflektor Castor 3
- Szpikulec do montażu w gruncie
- Śruba i kołek rozporowy
- Złącze Lightpro
- Duży i mały klucz imbusowy
Montaż
Przed montażem upewnij się, że wszystkie części są obecne. Produkt można zamontować na dwa sposoby:
Opcja 1: Montaż na twardym podłożu lub ścianie
- Użyj dużego klucza imbusowego, aby wykręcić śrubę z podstawy i oddzielić reflektor od podstawy.
- Przykręć podstawę do wybranej powierzchni za pomocą dołączonej śruby (w razie potrzeby wywierć otwór i użyj kołka).
- Umieść reflektor z powrotem w podstawie.
- Włóż śrubę i ustaw reflektor w żądanej pozycji.
- Dokręć śrubę dużym kluczem imbusowym.
Opcja 2: Montaż w gruncie
- Przykręć szpikulec do spodu podstawy.
- Ustaw reflektor w żądanej pozycji.
- Dokręć śrubę mocującą za pomocą dużego klucza imbusowego.
- Wbij szpikulec w ziemię.

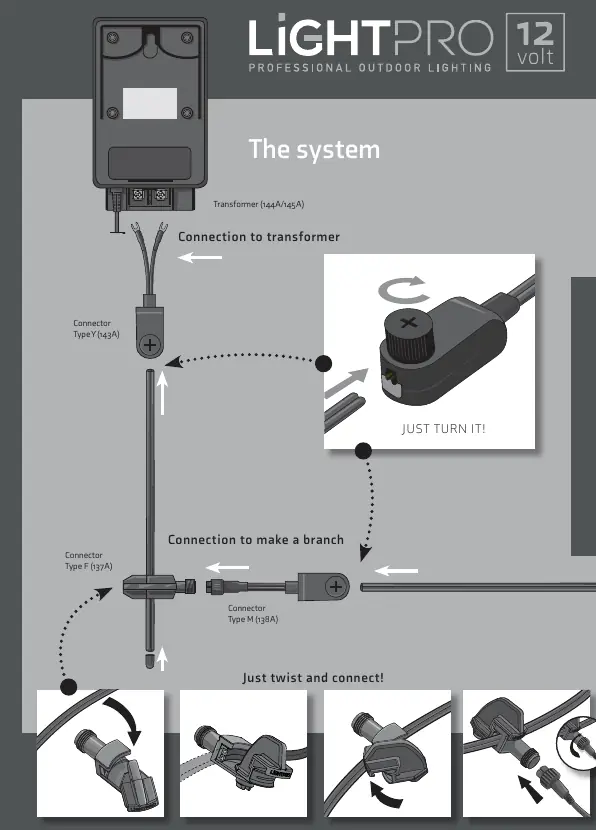

Podłączenie systemu
Reflektor należy podłączyć do systemu 12V Lightpro. Użyj dołączonego złącza, aby połączyć lampę z głównym kablem zasilającym. Upewnij się, że kable są ułożone w sposób umożliwiający łatwe podłączenie do transformatora.
Bezpieczeństwo i konserwacja
- Zasilanie: Produkt wymaga bezpiecznego napięcia 12V.
- Konserwacja: Czyść regularnie miękką, czystą szmatką. Unikaj środków ściernych i myjek wysokociśnieniowych.
- Stal nierdzewna: Jeśli produkt posiada elementy ze stali nierdzewnej, czyść je specjalnym środkiem co 6 miesięcy.
- Ograniczenia: Nie montuj produktu w sposób uniemożliwiający dostęp serwisowy. Nie używaj w miejscach, gdzie mogą występować łatwopalne gazy lub ciecze.
- Temperatura: Zakres pracy wynosi od -20°C do 50°C.
Dane techniczne
- Moc: 2,5W
- Strumień świetlny: 200 lm
- Temperatura barwowa: 3000K
- Klasa szczelności: IP44
- Żywotność: 25 000 godzin
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z transformatorem oraz poprawność podłączenia złącza do głównego kabla.
Uszkodzenie powierzchni
Nie używaj myjek wysokociśnieniowych ani agresywnych środków chemicznych do czyszczenia.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą.
- Upewnij się, że posiadasz transformator 12V systemu Lightpro.
- Zaplanuj rozmieszczenie kabli przed montażem.
- W przypadku montażu na ścianie przygotuj wiertarkę, jeśli podłoże wymaga wiercenia.
Ilustracje i schematy

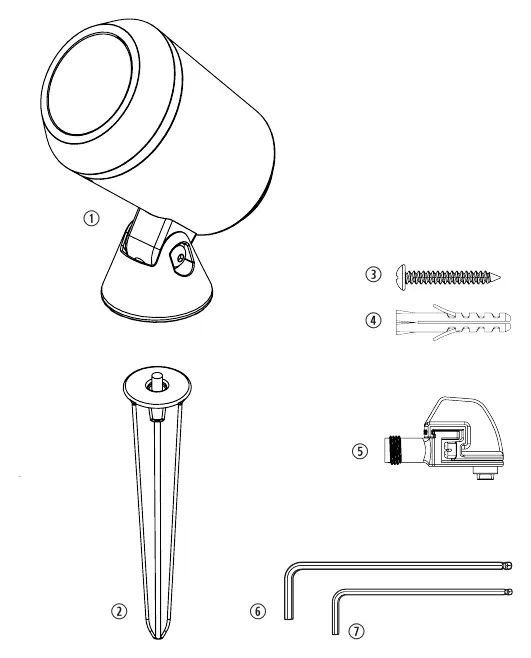

- A: Wykaz części zestawu.

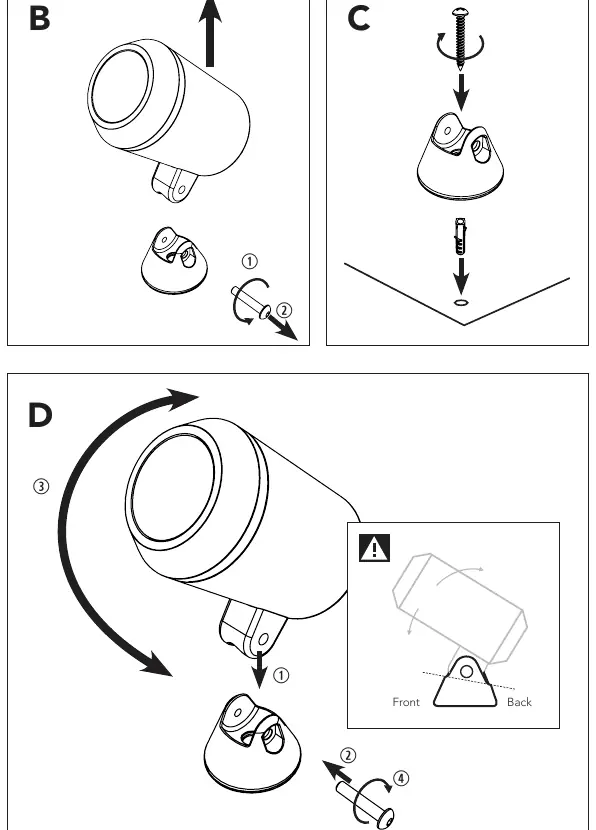

- B/C: Procedura montażu na twardym podłożu.
- D: Regulacja kąta nachylenia reflektora.

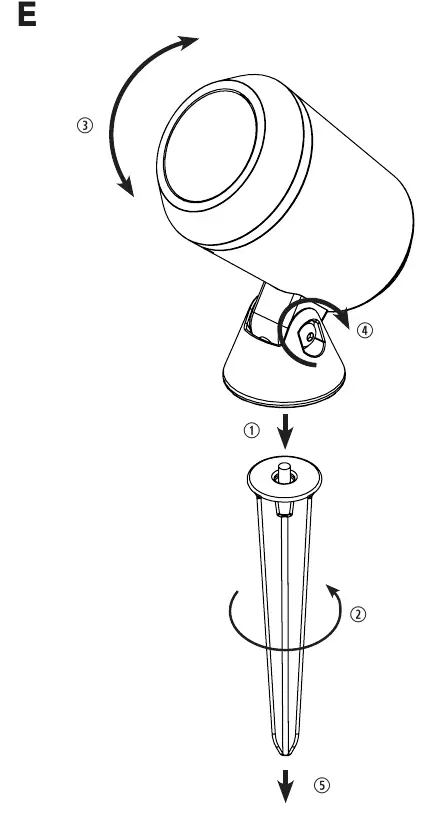

- E: Procedura montażu w gruncie przy użyciu szpikulca.
Zgodność modelu
- Wymaga systemu 12V Lightpro.
- Źródło światła jest niewymienne.
