Instrukcja obsługi reflektora LED Lightpro Castor 4 178S

Instrukcja obsługi reflektora zewnętrznego Lightpro Castor 4 (model 178S). Dowiedz się, jak zamontować lampę na ścianie lub w gruncie, podłączyć do systemu 12V oraz korzystać z wbudowanego ściemniacza.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Lightpro Castor 4 to reflektor LED 12V do użytku zewnętrznego. Można go zamontować na ścianie lub wbić w grunt za pomocą dołączonego szpikulca. Posiada wbudowany ściemniacz z 6 poziomami jasności. str. 6, 8

Najważniejsze czynności

  • Montaż na ścianie str. 6, 8
  • Montaż w gruncie str. 6, 8
  • Regulacja jasności str. 6, 8

Problemy i rozwiązania

Zabrudzenia

Czyść miękką szmatką, unikaj myjek ciśnieniowych.

str. 10, 11

Konserwacja i reset

  • Czyszczenie stali nierdzewnej str. 10, 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc 3.5W Pobór mocy str. 6, 8
Klasa szczelności IP44 Odporność na warunki atmosferyczne str. 6, 8

Gdzie szukać w PDF

  • Podłączenie str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wykaz części zestawu Strona 2 Schemat montażu na ścianie i w gruncie Strona 3 Obsługa ściemniacza Strona 4 Schemat podłączenia do systemu 12V Strona 5

Najważniejsze informacje

Lightpro Castor 4 (178S) to reflektor LED przeznaczony do użytku zewnętrznego. Urządzenie jest częścią systemu oświetlenia 12V firmy Lightpro. Lampa posiada wbudowany ściemniacz umożliwiający regulację jasności w 6 poziomach. Produkt charakteryzuje się klasą szczelności IP44, co oznacza odporność na warunki atmosferyczne.

Zawartość opakowania

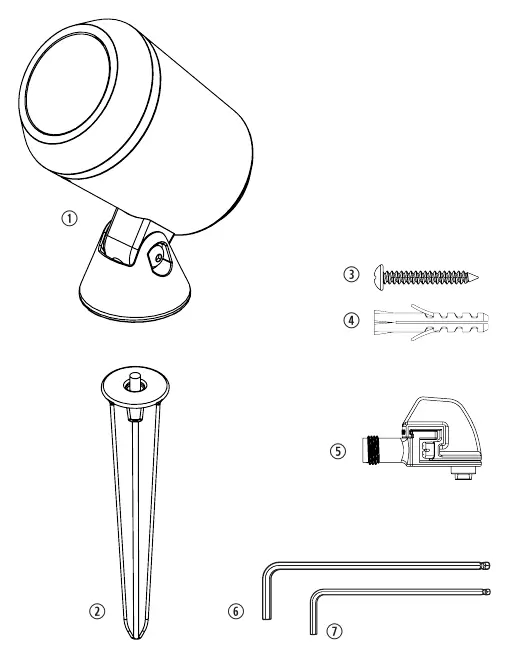

Wykaz części zestawu
Wykaz części zestawu
  • Reflektor Castor 4
  • Szpikulec do montażu w gruncie
  • Śruba montażowa
  • Kołek rozporowy
  • Złącze Lightpro
  • Duży klucz imbusowy
  • Mały klucz imbusowy

Montaż

Opcja 1: Montaż na ścianie lub twardym podłożu

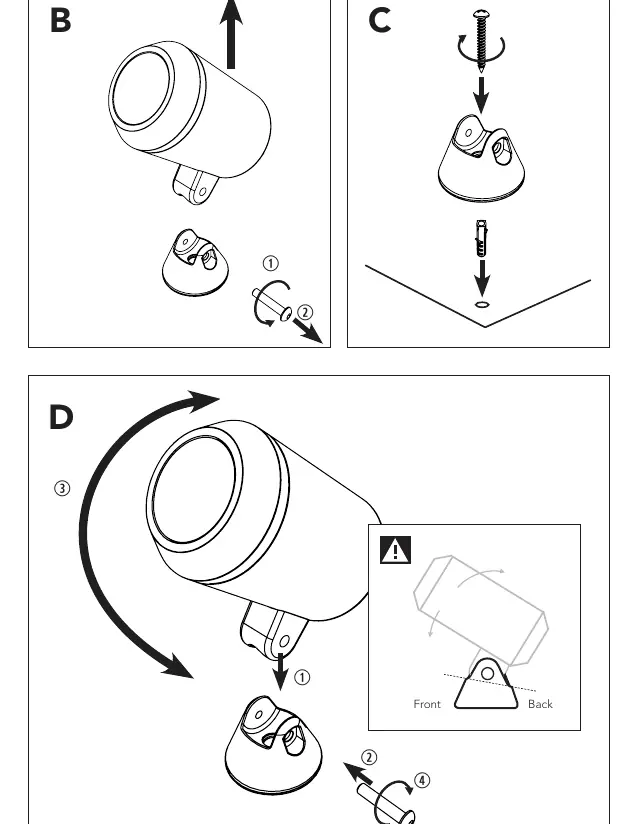

Schemat montażu na ścianie i w gruncie
Schemat montażu na ścianie i w gruncie
  1. Użyj dużego klucza imbusowego, aby wykręcić śrubę z podstawy i oddzielić reflektor.
  2. Zamontuj podstawę do podłoża za pomocą dołączonej śruby (w razie potrzeby wywierć otwór i użyj kołka).
  3. Umieść reflektor w podstawie, ustaw w żądanej pozycji i dokręć śrubę dużym kluczem imbusowym.

Opcja 2: Montaż w gruncie

  1. Umieść szpikulec pod podstawą reflektora i mocno go dokręć.
  2. Ustaw reflektor w żądanej pozycji.
  3. Dokręć śrubę mocującą za pomocą dużego klucza imbusowego.
  4. Wbij reflektor w grunt.

Podłączenie systemu

Reflektor należy podłączyć do systemu 12V Lightpro. Użyj dołączonego złącza, aby wpiąć lampę do głównego kabla zasilającego. Upewnij się, że otwory odpływowe wody (jeśli występują) są skierowane w dół.

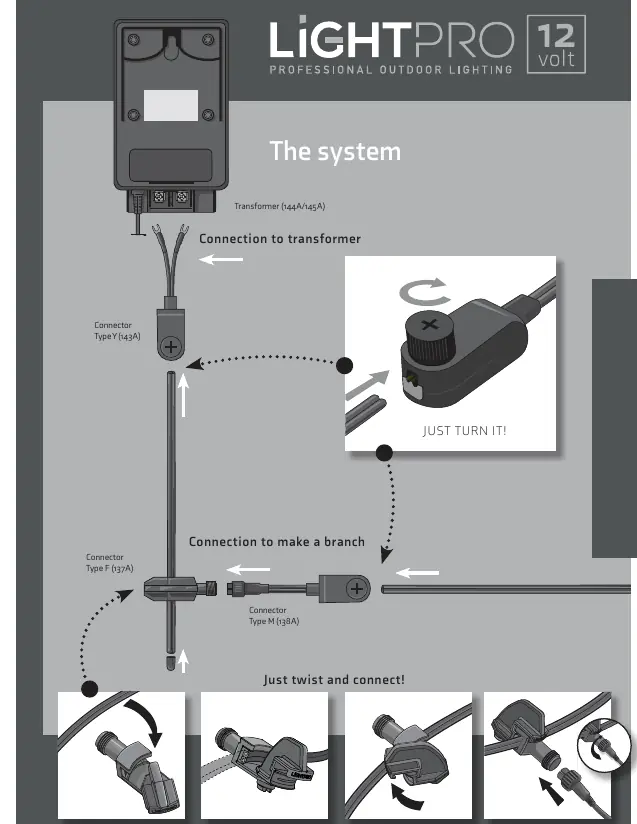

Schemat podłączenia do systemu 12V
Schemat podłączenia do systemu 12V

Obsługa ściemniacza

Lampa wyposażona jest w wbudowany ściemniacz. Aby ustawić jasność, naciśnij przycisk znajdujący się na obudowie reflektora. Dostępnych jest 6 poziomów natężenia światła.

Obsługa ściemniacza
Obsługa ściemniacza

Konserwacja i bezpieczeństwo

  • Czyść produkt regularnie miękką, czystą szmatką.
  • Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych, które mogą trwale uszkodzić powierzchnię.
  • Elementy ze stali nierdzewnej czyść specjalnym środkiem do stali nierdzewnej raz na 6 miesięcy.
  • Produkt musi być dostępny dla celów serwisowych; nie należy go trwale zabudowywać ani wmurowywać.
  • Zakres temperatury pracy: od -20°C do 50°C.

Dane techniczne

  • Źródło światła: LED 3,5W AC/DC 12V
  • Strumień świetlny: 40 - 400 lm
  • Temperatura barwowa: 3000K
  • Klasa ochrony: IP44
  • Długość kabla: 1m

Informacje o producencie

Lightpro

Profil marki
Strona producenta https://lightpro.nl

Praktyczna pomoc

Typowe problemy

Lampa nie świeci

Sprawdź połączenie z transformatorem i upewnij się, że system 12V jest podłączony do zasilania.

Zabrudzenia na powierzchni

Czyść miękką szmatką. Unikaj środków ściernych i myjek ciśnieniowych.

Przed użyciem

  • Sprawdź, czy w opakowaniu znajdują się wszystkie części (lampa, szpikulec, śruby, klucze).
  • Upewnij się, że posiadasz transformator systemu 12V Lightpro.
  • Zaplanuj rozmieszczenie kabli przed montażem.
  • W przypadku montażu na twardym podłożu przygotuj wiertarkę, jeśli konieczne jest wiercenie otworów.

Ilustracje i schematy

  • Rysunek A: Wykaz części zestawu.
  • Rysunek B-D: Instrukcja montażu na ścianie lub twardym podłożu.
  • Rysunek E: Instrukcja montażu w gruncie przy użyciu szpikulca.
  • Rysunek F: Obsługa wbudowanego ściemniacza.

Zgodność modelu

  • Produkt wyłącznie do użytku z systemem 12V Lightpro.
  • Źródło światła jest niewymienne.
