Instrukcja obsługi panelu świetlnego amaran Pano 120c
Poznaj funkcje i obsługę panelu świetlnego amaran Pano 120c. Dowiedz się, jak zasilać urządzenie, montować akcesoria, konfigurować tryby oświetlenia (CCT, HSI, RGB, FX) oraz korzystać z aplikacji.
Spis treści
Najważniejsze informacje z instrukcji
Amaran Pano 120c to kompaktowy panel świetlny o mocy 120W, przeznaczony do pracy mobilnej i studyjnej. Urządzenie obsługuje zasilanie przez USB-C PD oraz dedykowany zasilacz DC. Posiada zaawansowane tryby oświetlenia (CCT, HSI, RGB, FX) oraz system szybkiego montażu akcesoriów amaran Ace E-Lock.

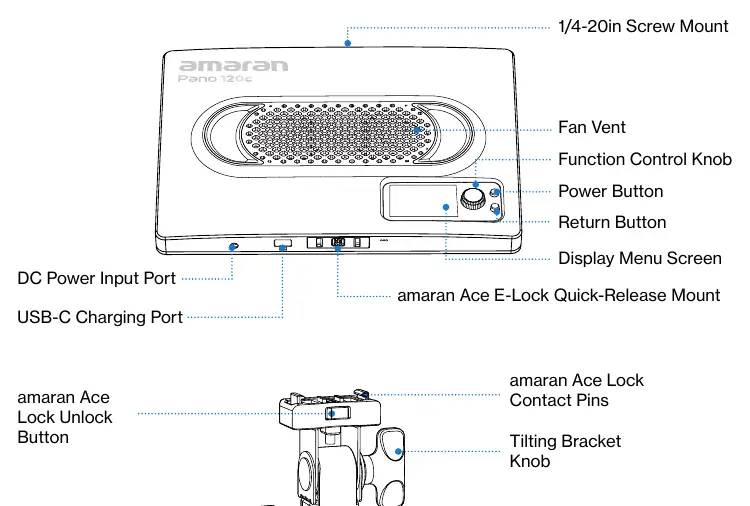

Opis urządzenia
Panel wyposażony jest w pokrętło funkcyjne do nawigacji po menu, przycisk zasilania, przycisk powrotu oraz ekran wyświetlający status. Z tyłu znajduje się otwór wentylacyjny, port ładowania USB-C, port zasilania DC oraz mocowanie 1/4-20 cala. System montażu amaran Ace E-Lock umożliwia szybkie mocowanie na statywach.
Zasilanie
Urządzenie można zasilać na trzy sposoby:
- Zasilacz DC: Użyj dołączonego zasilacza 150W z blokadą.
- Zasilanie PD: Użyj zasilacza lub powerbanku z obsługą USB PD (minimum 65W, zalecane 140W). Zasilanie poniżej 140W może ograniczyć maksymalną jasność.
- Akumulator: Użycie opcjonalnego zasilacza amaran Peak montowanego przez system Ace E-Lock.
Montaż i instalacja
System amaran Ace E-Lock pozwala na szybki montaż:
- Statyw: Wsuń uchwyt montażowy w mocowanie Ace E-Lock, aż usłyszysz kliknięcie. Użyj pokrętła blokującego do zabezpieczenia na statywie.
- Akcesoria: Softbox, grid, dyfuzor i wrota (barn doors) montuje się bezpośrednio na obudowie panelu, wykorzystując dedykowane punkty mocowania i rzepy.
Obsługa i tryby pracy
Nawigacja odbywa się za pomocą pokrętła funkcyjnego:
- CCT: Regulacja temperatury barwowej (2300K - 10000K) oraz przesunięcia zieleń-magenta.
- HSI: Regulacja odcienia (Hue), nasycenia (Saturation) i intensywności (Intensity).
- RGB: Niezależna regulacja kanałów czerwonego, zielonego i niebieskiego.
- FX: Efekty świetlne (np. fajerwerki, błyskawice, paparazzi, spawanie).
- Tryb Studio: Automatyczne włączanie światła po podłączeniu zasilania.
- Tryb wentylatora: Wybór między trybem Silent (ograniczenie mocy do 25W) a Smart (automatyczna regulacja).
Aktualizacje i aplikacja
Urządzenie można aktualizować za pomocą aplikacji amaran lub Sidus Link. Aplikacja pozwala również na zdalne sterowanie funkcjami światła.
Bezpieczeństwo
Nie zasłaniaj otworów wentylacyjnych. Urządzenie nie jest wodoodporne. Nie patrz bezpośrednio w źródło światła LED. W przypadku pracy w wysokich temperaturach (powyżej 40°C) zachowaj ostrożność przy dotykaniu obudowy.
Informacje o producencie
Amaran
Praktyczna pomoc
Typowe problemy
Lampa nie świeci lub ma ograniczoną jasność
Użyj zasilacza PD o mocy min. 65W. Zalecane jest użycie zasilacza 140W. Zasilanie o niższej mocy może ograniczyć jasność lub uniemożliwić pracę.
Błąd połączenia Bluetooth
Wejdź w menu BT i wybierz opcję Bluetooth Reset, aby zresetować połączenie.
Wentylator jest zbyt głośny
Włącz tryb Silent w ustawieniach wentylatora (uwaga: moc wyjściowa zostanie ograniczona do 25W).
Przed użyciem
- Sprawdź kompletność akcesoriów zgodnie z listą w instrukcji.
- Upewnij się, że zasilacz PD obsługuje wymagane napięcie.
- Zdejmij osłony, jeśli są założone, przed włączeniem.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Sprawdź, czy system montażu Ace E-Lock jest poprawnie zablokowany.
Ilustracje i schematy
- Panel posiada pokrętło funkcyjne do nawigacji po menu.
- System montażu amaran Ace E-Lock pozwala na szybkie wpinanie akcesoriów.
Zgodność modelu
- Wymaga zasilacza PD o mocy min. 65W.
- Kompatybilny z akcesoriami amaran Ace E-Lock.
- Współpracuje z aplikacją amaran i Sidus Link.
