Instrukcja obsługi lampy LED Aputure amaran 150c
Szybki przewodnik po instrukcji obsługi lampy LED Aputure amaran 150c. Dowiedz się, jak poprawnie zamontować urządzenie, obsługiwać tryby CCT i HSI oraz korzystać z aplikacji Sidus Link.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Aputure amaran 150c to zaawansowane źródło światła RGBWW COB o mocy 150W. Przed rozpoczęciem użytkowania należy bezwzględnie usunąć osłonę ochronną. Urządzenie wymaga zasilania z uziemionego gniazdka. W przypadku przegrzania, lampa wyłączy się automatycznie, a na ekranie pojawi się odpowiedni symbol ostrzegawczy.
Opis urządzenia
Lampa wyposażona jest w mocowanie Bowens, które umożliwia szybką wymianę modyfikatorów światła, takich jak dołączony reflektor. Na tylnym panelu znajduje się wyświetlacz LCD, pokrętło INT (intensywność), pokrętło CTR (wybór parametrów), przycisk zasilania oraz przycisk resetowania Bluetooth.
Montaż i instalacja

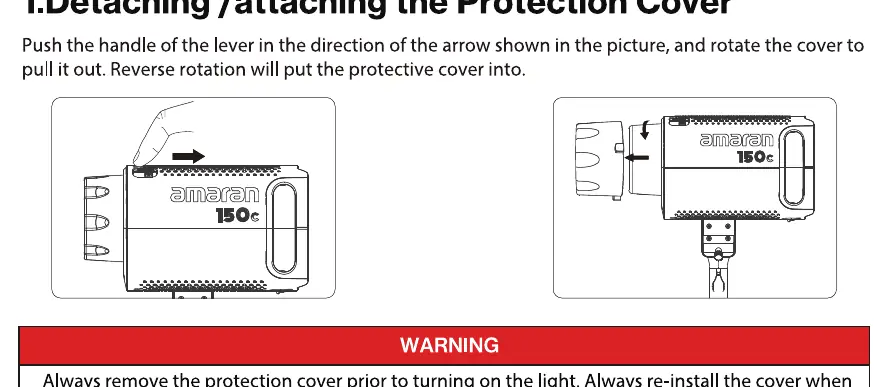

- Osłona ochronna: Aby zdjąć osłonę, przesuń dźwignię zgodnie ze strzałką i obróć osłonę. Zawsze zakładaj ją przed transportem lub przechowywaniem.

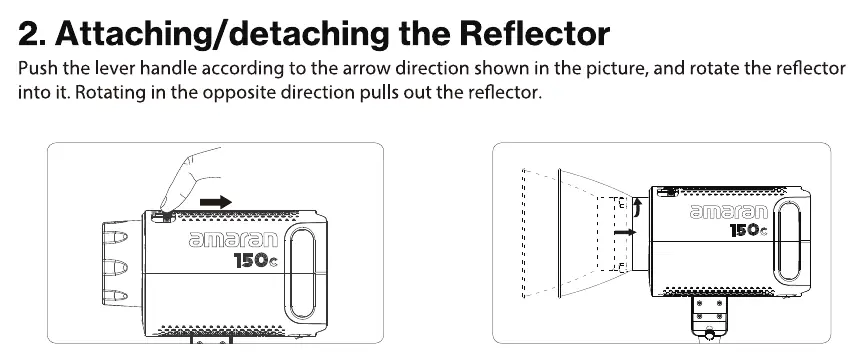

- Reflektor: Montaż odbywa się analogicznie do osłony – przesuń dźwignię, włóż reflektor w mocowanie Bowens i obróć, aby zablokować.
- Statyw: Umieść lampę na statywie, ustaw odpowiednią wysokość i kąt, a następnie dokręć pokrętło blokujące (tie-down).

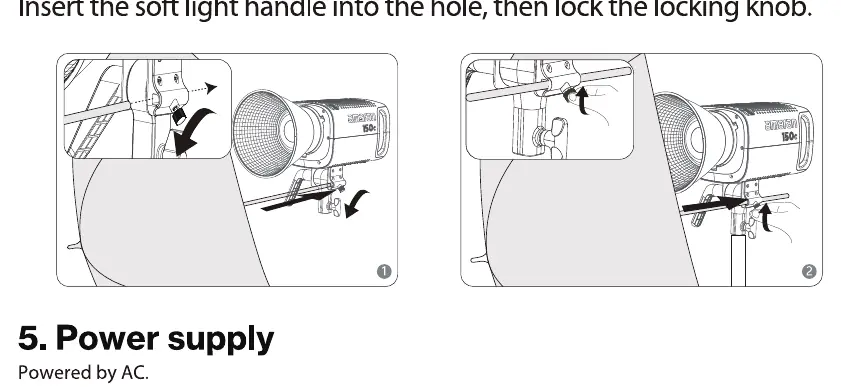

- Parasolka: Włóż uchwyt parasolki w dedykowany otwór i zabezpiecz pokrętłem blokującym.
Zasilanie
Urządzenie zasilane jest prądem zmiennym (AC 100V-240V). Podłącz zasilacz do lampy, a następnie do gniazdka elektrycznego. Aby odłączyć kabel zasilający od lampy, naciśnij przycisk na złączu DC – nie ciągnij na siłę.
Obsługa i tryby pracy
Włącz lampę przyciskiem zasilania. Sterowanie odbywa się za pomocą pokręteł na tylnym panelu:

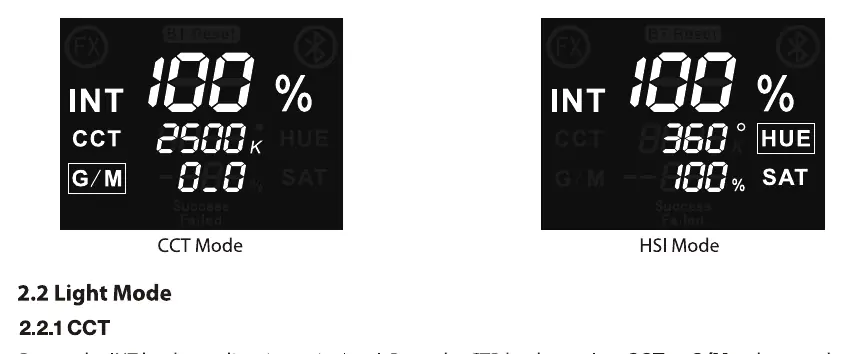

- Tryb CCT: Pozwala na regulację temperatury barwowej (2500K - 7500K) oraz korekcję Green/Magenta (-1.0 do +1.0).
- Tryb HSI: Umożliwia pełną kontrolę koloru (Hue 1-360°) oraz nasycenia (0-100%).
- Tryb FX: Dostępny przez aplikację Sidus Link, oferuje 9 efektów świetlnych (np. Paparazzi, Błyskawica, TV, Ogień).
Ustawienia Bluetooth i aktualizacje
Aby zresetować połączenie Bluetooth, przytrzymaj przycisk resetowania Bluetooth. Status resetu będzie widoczny na ekranie (Success/Failed). Aktualizacje oprogramowania układowego (firmware) przeprowadza się bezprzewodowo za pomocą aplikacji Sidus Link.
Dane techniczne
- Moc wyjściowa: 150W
- Zakres CCT: 2500K - 7500K
- CRI: ≥95
- Zasilanie: DC 48V / AC 100V-240V
- Metody sterowania: Ręczne, aplikacja Sidus Link
- Chłodzenie: Aktywne
Informacje o producencie
Aputure Imaging Industries Co., Ltd.
Praktyczna pomoc
Typowe problemy
Lampa wyłącza się samoczynnie
Wystąpiło przegrzanie. Sprawdź wskaźnik temperatury na ekranie. Urządzenie wymaga ostygnięcia przed ponownym uruchomieniem.
Brak połączenia z aplikacją Sidus Link
Wykonaj reset Bluetooth, przytrzymując przycisk resetowania na obudowie, aż pojawi się komunikat o sukcesie.
Nie można zdjąć osłony ochronnej
Upewnij się, że przesuwasz dźwignię blokady w kierunku wskazanym strzałką przed obróceniem osłony.
Przed użyciem
- Zdejmij osłonę ochronną przed włączeniem lampy.
- Upewnij się, że zasilacz jest podłączony do uziemionego gniazdka.
- Sprawdź, czy reflektor jest poprawnie zablokowany w mocowaniu Bowens.
- Upewnij się, że lampa jest stabilnie zamocowana na statywie.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
Parametry w praktyce
- Moc wyjściowa
- 150W – maksymalna moc światła generowana przez urządzenie.
Ilustracje i schematy
- Panel tylny: zawiera wyświetlacz LCD, pokrętło INT (intensywność), pokrętło CTR (wybór parametrów) oraz przycisk zasilania.
- Mocowanie Bowens: standardowe mocowanie pozwalające na montaż reflektora i innych modyfikatorów światła.
Zgodność modelu
- Współpracuje z aplikacją Sidus Link (iOS/Android).
- Zasilanie sieciowe AC 100V-240V.
- Kompatybilna z modyfikatorami światła typu Bowens.
