Instrukcja obsługi gwoździarki podłogowej Arrow FN50
Kompletny przewodnik użytkownika dla gwoździarki podłogowej Arrow FN50. Dowiedz się, jak bezpiecznie obsługiwać narzędzie, ładować zszywki i gwoździe, przeprowadzać konserwację oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Arrow FN50 to gwoździarka 3-w-1 obsługująca zszywki 15.5GA oraz gwoździe 16GA (L i T) o długości 38-50 mm. Wymaga ciśnienia powietrza 70-100 PSI i regularnego smarowania olejem do narzędzi pneumatycznych. str. 1, 4, 7
Najważniejsze czynności
- Ładowanie elementów złącznych str. 9
- Regulacja podstawy do grubości podłogi str. 8
- Usuwanie zacięć str. 10
Pierwsze uruchomienie
- Podłącz narzędzie do źródła sprężonego powietrza (70-100 PSI) i upewnij się, że jest nasmarowane. str. 7, 8
Problemy i rozwiązania
Wyciek powietrza
Dokręć śruby lub wymień O-ring.
str. 13
Brak mocy
Nasmaruj narzędzie i sprawdź ciśnienie.
str. 13Konserwacja i reset
- Regularnie smaruj narzędzie olejem do narzędzi pneumatycznych przez wlot powietrza. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 100 sztuk | Maksymalna liczba elementów złącznych w magazynku. | str. 4 |
| Ciśnienie robocze | 70-100 PSI | Zalecane ciśnienie zasilania. | str. 4 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 7, 8, 9

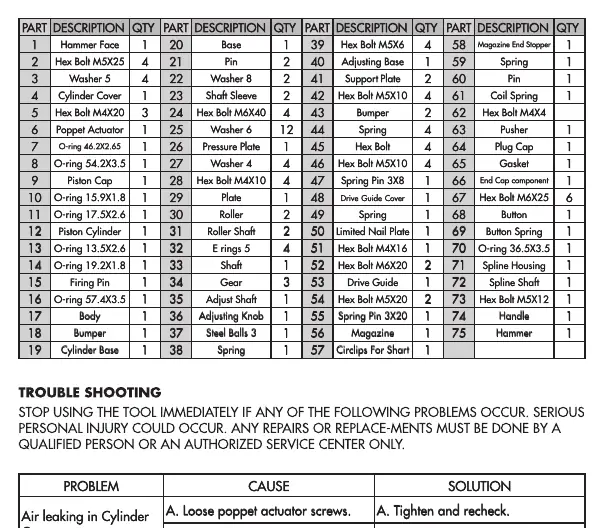

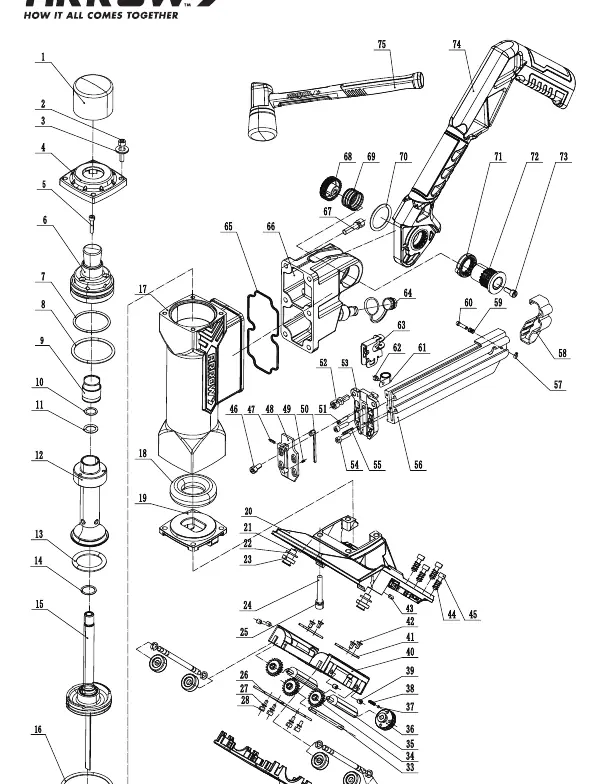

- Schemat i lista części str. 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Arrow FN50 to gwoździarka i zszywacz podłogowy 3-w-1. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Narzędzie wymaga zasilania sprężonym powietrzem o ciśnieniu 70-100 PSI (5-7 bar). Zawsze należy stosować okulary ochronne oraz ochronniki słuchu. Przed ładowaniem elementów złącznych lub wykonywaniem czynności konserwacyjnych należy odłączyć narzędzie od źródła zasilania.
Opis urządzenia

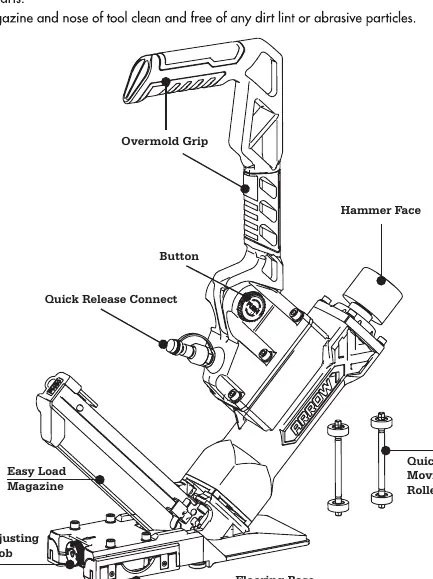

Narzędzie obsługuje zszywki 15.5GA oraz gwoździe typu L i T 16GA o długości od 1-1/2" do 2" (38-50 mm). Urządzenie wyposażone jest w wygodny uchwyt, regulowaną podstawę do różnych grubości podłóg oraz mechanizm szybkiego usuwania zacięć.
Przygotowanie i instalacja
Do poprawnego działania wymagane jest czyste, suche i regulowane sprężone powietrze. Zaleca się stosowanie filtra, regulatora i smarownicy jak najbliżej narzędzia. Przed użyciem należy sprawdzić, czy wszystkie połączenia są szczelne.
Obsługa
Przed rozpoczęciem pracy należy ustawić podstawę gwoździarki zgodnie z grubością podłogi (5/8" lub 3/4"). Aby załadować elementy złączne, należy odciągnąć popychacz do tyłu magazynka, włożyć gwoździe/zszywki, a następnie zwolnić popychacz. Podczas pracy należy przyłożyć podstawę do powierzchni, a następnie uderzyć w głowicę młotkiem.
Konserwacja
Regularna konserwacja jest kluczowa dla długiej żywotności narzędzia:
- Stosuj olej do narzędzi pneumatycznych. Wprowadzaj kilka kropel przez wlot powietrza przed każdą operacją lub po godzinie ciągłej pracy.
- Utrzymuj narzędzie w czystości, usuwając zanieczyszczenia z magazynka i prowadnicy.
- Regularnie sprawdzaj dokręcenie śrub oraz stan uszczelek (O-ringów).
- W przypadku zacięcia, odłącz zasilanie, zdejmij płytę osłonową, usuń zacięty element i zamontuj płytę z powrotem.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak wycieki powietrza, brak mocy lub zacięcia, należy sprawdzić ciśnienie powietrza, nasmarować narzędzie lub wyczyścić kanał wylotowy. Jeśli problem nie ustępuje, należy skontaktować się z autoryzowanym serwisem.
Praktyczna pomoc
Typowe problemy
Wyciek powietrza w pokrywie cylindra
Dokręć śruby siłownika lub wymień zużyty O-ring.
Brak mocy lub powolne działanie
Nasmaruj narzędzie, sprawdź ciśnienie powietrza lub wyczyść kanał wylotowy.
Zacięcia lub przerywane podawanie
Wymień uszkodzoną sprężynę, użyj standardowych elementów złącznych lub wyczyść magazynek i prowadnicę.
Przed użyciem
- Załóż okulary ochronne i ochronniki słuchu.
- Sprawdź, czy ciśnienie powietrza mieści się w zakresie 70-100 PSI.
- Upewnij się, że używasz odpowiednich elementów złącznych (15.5GA/16GA).
- Dostosuj podstawę do grubości podłogi (5/8" lub 3/4").
- Odłącz narzędzie od zasilania przed ładowaniem gwoździ.
Parametry w praktyce
- Pojemność magazynka
- Mieści do 100 sztuk elementów złącznych.
- Ciśnienie robocze
- Wymagane 70-100 PSI (5-7 bar) dla poprawnej pracy.
- Kompatybilne elementy
- Zszywki 15.5GA oraz gwoździe L i T 16GA (38-50 mm).
Ilustracje i schematy
- Schemat podłączenia powietrza pokazuje kolejność: kompresor, regulator, filtr, wąż, szybkozłącze.
- Rysunek techniczny przedstawia sposób składania uchwytu i regulacji podstawy.

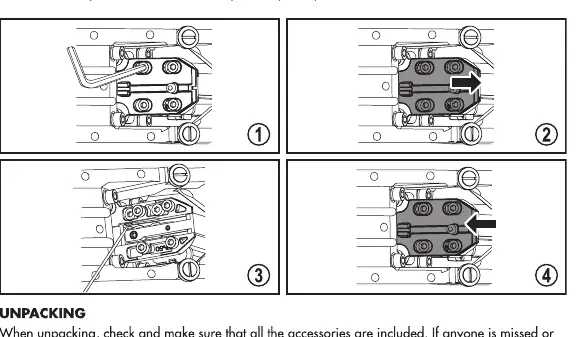

- Instrukcja usuwania zacięć pokazuje demontaż płyty osłonowej.
Zgodność modelu
- Narzędzie obsługuje podłogi o grubości 5/8" i 3/4".
- Nie używaj tlenu ani gazów łatwopalnych jako źródła zasilania.
