Instrukcja obsługi kinkietu LED Artika Tivoli 14VAN-TI-CR
Szybki przewodnik instalacji kinkietu LED Artika Tivoli 14VAN-TI-CR. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i sprawdzić kompatybilność ze ściemniaczami.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania kinkietu LED Artika Tivoli (model 14VAN-TI-CR). Produkt przeznaczony jest wyłącznie do użytku wewnętrznego i mieszkalnego. Zaleca się, aby instalacja została przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.
Opis urządzenia i zawartość zestawu

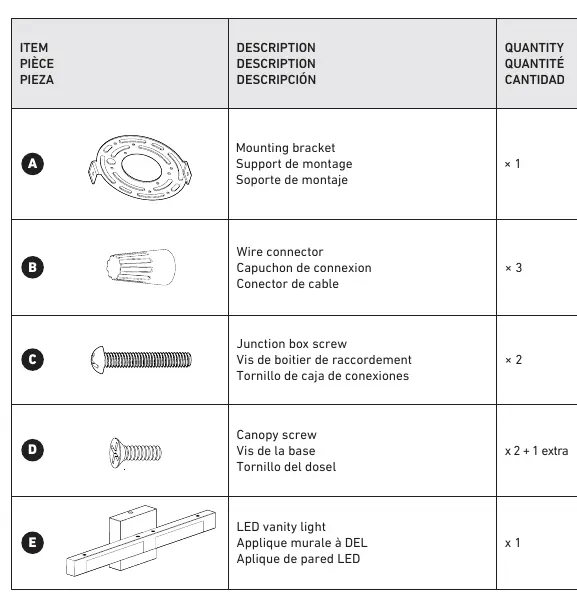

W skład zestawu wchodzą:
- Wspornik montażowy (A)
- Złącza przewodów (B)
- Śruby do puszki przyłączeniowej (C)
- Śruby do podstawy (D)
- Kinkiet LED (E)
Bezpieczeństwo i ostrzeżenia
Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie główne na panelu bezpieczników. W przypadku korzystania ze ściemniacza, musi on być kompatybilny z oświetleniem LED. Nieprzestrzeganie instrukcji może skutkować utratą gwarancji.

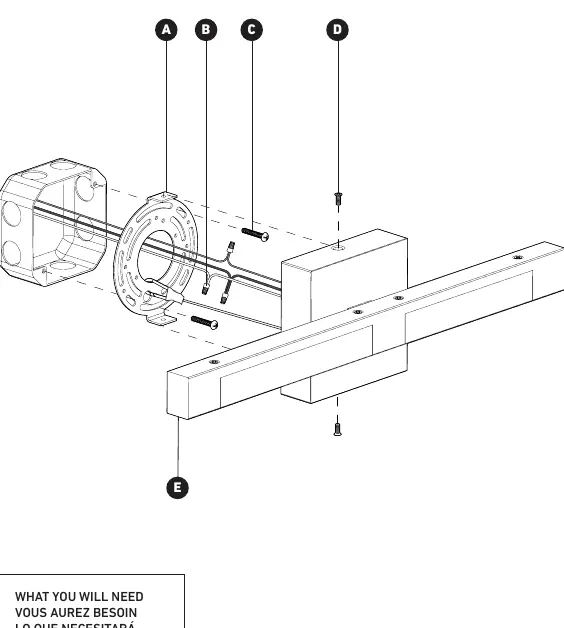

Instalacja krok po kroku
Proces instalacji składa się z następujących etapów:
- Przygotowanie: Upewnij się, że posiadasz śrubokręt krzyżakowy. Wyłącz zasilanie.
- Montaż wspornika: Przymocuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (C).
- Podłączenie elektryczne: Połącz przewody kinkietu z instalacją domową za pomocą złączy (B).
- Montaż końcowy: Zamocuj kinkiet (E) do wspornika za pomocą śrub (D).
Podłączenie elektryczne
Podczas podłączania przewodów należy zachować następującą kolejność:
- Przewód biały (N) do przewodu neutralnego.
- Przewód czarny (L) do przewodu fazowego.
- Przewód uziemiający (G) do przewodu uziemiającego instalacji.
Konserwacja i gwarancja
Produkt objęty jest trzyletnią ograniczoną gwarancją na wady fabryczne. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, użycia agresywnych środków czyszczących (zawierających alkohol lub substancje ścierne) czy nieprawidłowej instalacji. W razie problemów należy kontaktować się z obsługą klienta Artika.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa migocze lub nie działa prawidłowo przy użyciu ściemniacza.
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Ryzyko porażenia prądem podczas instalacji.
Przed rozpoczęciem prac należy wyłączyć zasilanie główne na panelu bezpieczników.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie elementy (wspornik, złącza, śruby).
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że miejsce montażu jest wewnątrz budynku.
- Wyłącz zasilanie elektryczne w miejscu instalacji.
- Zweryfikuj, czy instalacja elektryczna jest zgodna z lokalnymi przepisami.
Parametry w praktyce
- Kompatybilność ściemniacza
- Wymagany ściemniacz kompatybilny z technologią LED.
- Zastosowanie
- Produkt przeznaczony wyłącznie do użytku wewnętrznego i mieszkalnego.
Ilustracje i schematy

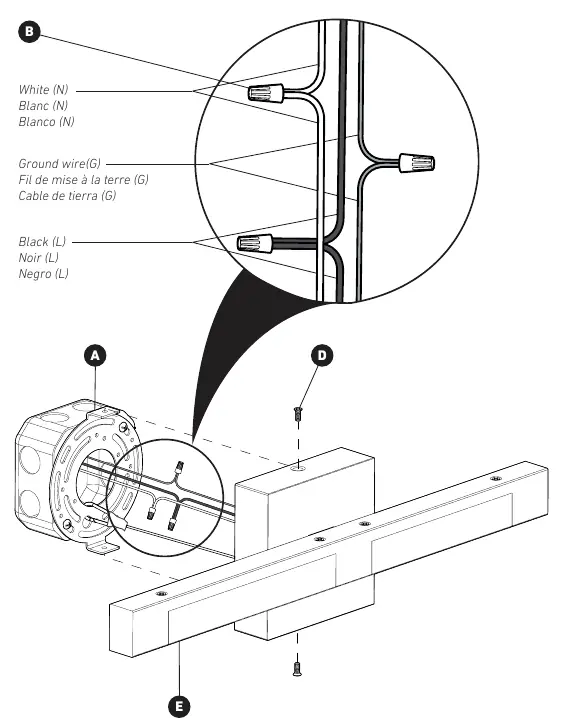

- Schemat połączeń wskazuje na konieczność połączenia przewodów kolorami: biały do neutralnego, czarny do fazowego, zielony/miedź do uziemienia.

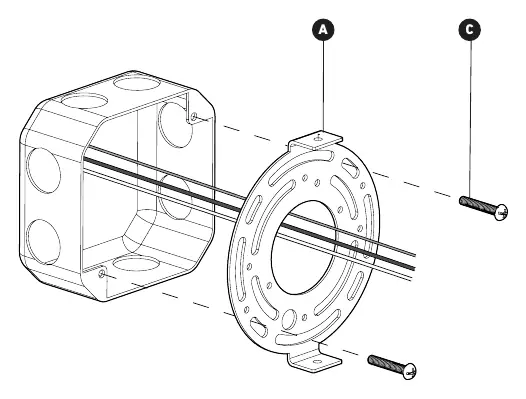

- Rysunek montażowy pokazuje sposób przykręcenia wspornika do puszki przyłączeniowej oraz późniejsze mocowanie lampy do wspornika.
Zgodność modelu
- Produkt nie jest przeznaczony do użytku zewnętrznego.
- Zalecany montaż przez wykwalifikowanego elektryka.
