Instrukcja obsługi lampy sufitowej LED Artika Knox 13 13FM-KN-WT10TE10-J
Szybki przewodnik instalacji lampy sufitowej LED Artika Knox 13. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i zainstalować dyfuzor.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa sufitowa LED Artika Knox 13 jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń oraz do celów mieszkalnych. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na głównym panelu bezpieczników. Producent zaleca, aby montaż został przeprowadzony przez wykwalifikowanego elektryka, zgodnie z lokalnymi przepisami budowlanymi. Jeśli planujesz używać ściemniacza, upewnij się, że jest on kompatybilny z technologią LED.

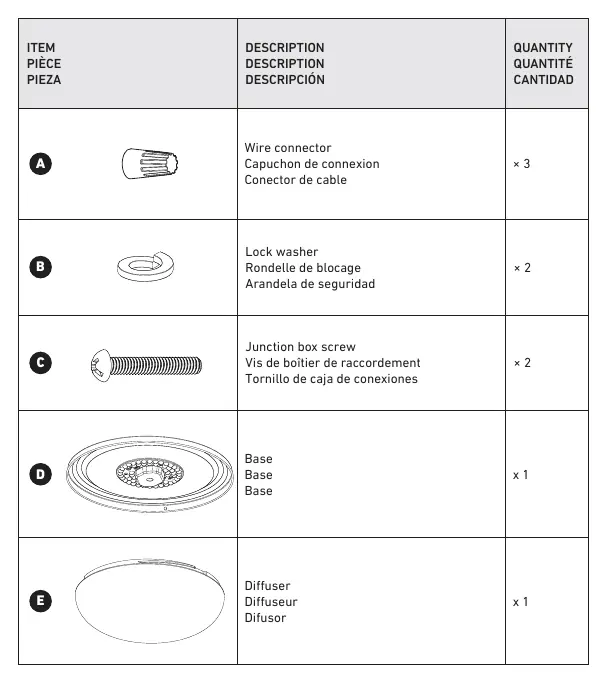

Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy:
- Złączki przewodów (3 szt.)
- Podkładki zabezpieczające (2 szt.)
- Śruby do puszki przyłączeniowej (2 szt.)
- Podstawa lampy
- Dyfuzor
Do instalacji będziesz potrzebować śrubokręta.
Instalacja lampy
- Wyłącz zasilanie elektryczne.
- Przygotuj puszkę przyłączeniową w suficie.
- Przymocuj podstawę lampy do puszki przyłączeniowej za pomocą dołączonych śrub i podkładek zabezpieczających.

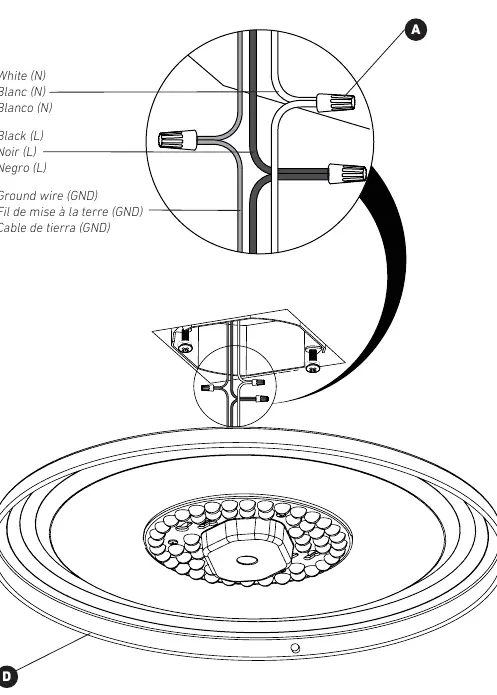

Podłączenie elektryczne
Podłącz przewody zgodnie z poniższym schematem, używając dołączonych złączek:
- Przewód biały (neutralny) do przewodu neutralnego w suficie.
- Przewód czarny (fazowy) do przewodu fazowego w suficie.
- Przewód uziemiający (zielony/miedź) do przewodu uziemiającego w suficie.

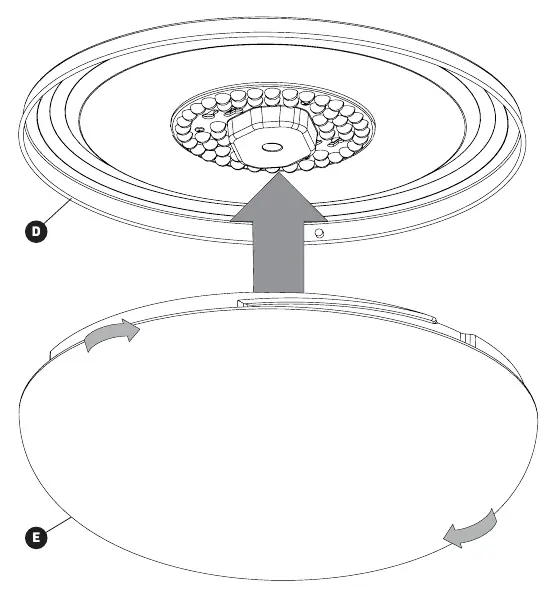

Montaż dyfuzora
Po poprawnym podłączeniu przewodów i zamocowaniu podstawy, nałóż dyfuzor na podstawę lampy i przekręć go zgodnie z ruchem wskazówek zegara, aby zablokować go w odpowiedniej pozycji.
Gwarancja i kontakt
Produkt objęty jest 5-letnią ograniczoną gwarancją na wady produkcyjne dla użytku domowego. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwej instalacji, użycia środków chemicznych do czyszczenia lub normalnego zużycia. W razie pytań skontaktuj się z obsługą klienta Artika pod adresem [email protected] lub numerem 1-866-661-9606 (poniedziałek-piątek, 9:00-17:00 EST).
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy wszystkie przewody są poprawnie połączone złączkami i czy zasilanie na bezpieczniku jest włączone.
Migotanie światła
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz zasilanie na głównym panelu bezpieczników
- Przygotuj śrubokręt
- Upewnij się, że miejsce montażu jest wewnątrz budynku
- Sprawdź kompatybilność ściemniacza (jeśli dotyczy)
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie przewodu fazowego (czarny), neutralnego (biały) oraz uziemienia (zielony/miedź) za pomocą dołączonych złączek.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń
- Tylko do użytku mieszkalnego
- Wymaga ściemniacza kompatybilnego z LED
