Instrukcja obsługi karty wejść/wyjść cyfrowych Assured 104-DIO-24E
Szybki przewodnik po instalacji, konfiguracji adresów, wyborze opcji oraz programowaniu karty wejść/wyjść cyfrowych Assured 104-DIO-24E. Zawiera schematy pinów i wskazówki programistyczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kart wejść/wyjść cyfrowych 104-DIO-48E oraz 104-DIO-24E. Dokument zawiera wytyczne dotyczące instalacji sprzętowej, konfiguracji adresów bazowych za pomocą zworek, programowania portów I/O oraz obsługi opcjonalnego układu licznikowo-czasowego 8254. Uwaga: Zawsze odłącz zasilanie komputera przed instalacją lub demontażem karty, aby uniknąć uszkodzenia sprzętu i utraty gwarancji.
Instalacja sprzętowa
Karta jest przeznaczona do montażu w gnieździe magistrali PC/104 (8-bit lub 16-bit). Przed instalacją należy skonfigurować zworki adresu bazowego oraz opcje przerwań zgodnie z wymaganiami aplikacji. Po fizycznym osadzeniu karty w stosie PC/104 i podłączeniu kabli I/O, należy uruchomić system i przetestować instalację za pomocą dostarczonego oprogramowania.
Konfiguracja i adresowanie
Karta zajmuje 16 bajtów przestrzeni adresowej I/O. Adres bazowy wybiera się za pomocą zworek w zakresie 000-3F0 hex. Należy upewnić się, że adresy nie nakładają się na inne urządzenia w systemie. Opcje takie jak poziom przerwań (IRQ) oraz włączenie buforów wyjściowych również ustawia się za pomocą zworek na płycie.
Programowanie
Karta jest urządzeniem mapowanym w przestrzeni I/O. Dostęp do portów odbywa się poprzez standardowe operacje odczytu/zapisu. Zalecane języki programowania dla obsługi przerwań to Delphi lub C++ Builder. Visual BASIC nie jest zalecany do obsługi przerwań. Rejestry sterujące pozwalają na konfigurację trybu pracy portów (wejście/wyjście) oraz zarządzanie buforami.
Licznik/Timer 8254
Opcjonalny układ 8254 oferuje trzy 16-bitowe liczniki. Aby uzyskać do nich dostęp, należy zapisać dowolną wartość pod adresem bazowym + Dh (mapowanie licznika). Po zakończeniu programowania, odczyt z tego samego adresu przywraca dostęp do cyfrowych portów I/O.
Bezpieczeństwo i konserwacja
Karta wymaga zasilania +5V z magistrali komputera. Wszystkie linie I/O są buforowane. W przypadku problemów z działaniem, należy sprawdzić poprawność ustawień zworek oraz brak konfliktów adresowych. Wszelkie modyfikacje sprzętowe nieautoryzowane przez producenta mogą skutkować utratą gwarancji.
Informacje o producencie
Assured Systems
Praktyczna pomoc
Typowe problemy
Nieprzewidywalne zachowanie komputera
Sprawdź, czy adresy bazowe karty nie nakładają się na inne urządzenia w systemie. Użyj programu FINDBASE.EXE.
Brak reakcji na przerwania
Upewnij się, że zworka jest zainstalowana w pozycji IEN lub INP oraz że przerwanie zostało poprawnie wyczyszczone (zapis do adresu bazowego + Fh).
Błędy przy odczycie liczników
Użyj operacji zatrzaskiwania (latch) przed odczytem, aby uniknąć błędnych danych przy wysokich częstotliwościach.
Przed użyciem
- Wyłącz zasilanie komputera przed instalacją karty.
- Skonfiguruj zworki adresu bazowego zgodnie z tabelą w instrukcji.
- Zainstaluj oprogramowanie z dołączonej płyty CD.
- Sprawdź, czy piny C19 i B10 nie blokują otworów w stosie PC/104 (w razie potrzeby przytnij je).
- Upewnij się, że wszystkie połączenia kablowe są bezpieczne.
Parametry w praktyce
- Adres bazowy
- 16-bajtowy zakres adresów I/O wybierany zworkami (000-3F0 hex).
- Logika wejść TTL
- Wysoki stan: 2.0-5.0 VDC, niski stan: -0.5 do +0.8 VDC.
- Obciążalność wyjść
- Źródło 32 mA, ujście 64 mA.
Ilustracje i schematy
- Rysunek 1-1: Schemat blokowy przedstawiający interfejs magistrali, grupy PPI, bufory I/O oraz układ licznikowy.

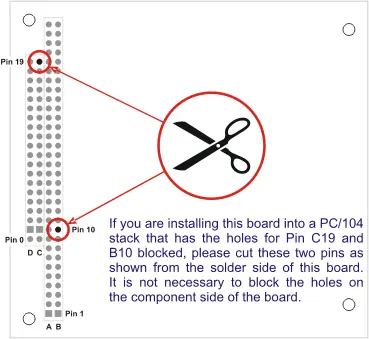

- Rysunek 2-1: Instrukcja przycinania pinów C19 i B10 w przypadku blokowania otworów w stosie PC/104.
- Rysunek 3-1: Mapa rozmieszczenia zworek konfiguracyjnych na płycie.
Zgodność modelu
- Kompatybilna z gniazdami magistrali PC/104 (8-bit lub 16-bit).
- Współpracuje z modułami montażowymi typu OPTO-22, Gordos, Potter & Brumfield.
- Zalecane języki programowania: Delphi, C++ Builder, Visual C.
