Instrukcja obsługi karty wejść/wyjść cyfrowych Assured 104-DIO-48E / 104-DIO-24E
Kompletny przewodnik po instalacji, konfiguracji adresów, programowaniu rejestrów oraz obsłudze układów 8255 i 8254 dla kart wejść/wyjść cyfrowych Assured 104-DIO-48E oraz 104-DIO-24E.
Spis treści
Najważniejsze informacje z instrukcji
Karty 104-DIO-48E i 104-DIO-24E to urządzenia typu PC/104 przeznaczone do zastosowań przemysłowych, oferujące 48 linii cyfrowych wejść/wyjść. Kluczowe ostrzeżenie: Zawsze wyłączaj zasilanie komputera przed instalacją karty lub podłączaniem/odłączaniem kabli, aby uniknąć uszkodzenia sprzętu i utraty gwarancji.
Instalacja sprzętowa

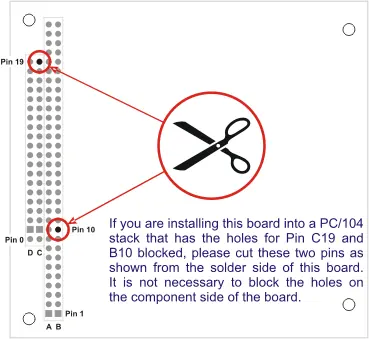

Przed montażem należy skonfigurować zworki adresu bazowego oraz opcje przerwań (IRQ). Karta zajmuje 16 bajtów przestrzeni adresowej I/O. Po ustawieniu zworek, wyłącz zasilanie stosu PC/104, zamontuj elementy dystansowe i ostrożnie wsuń kartę w złącze magistrali. Jeśli w stosie PC/104 otwory dla pinów C19 i B10 są zablokowane, należy je przyciąć od strony lutowania.

Konfiguracja i adresowanie
Adres bazowy wybiera się za pomocą zworek w zakresie 000-3F0 hex. Oprogramowanie FINDBASE.EXE dostarczone na płycie CD pomaga w identyfikacji wolnych adresów. Zworki A4-A9 służą do ustawienia adresu w logice negatywnej (ON = 0, brak zworki = 1).
Programowanie
Karta jest urządzeniem mapowanym w przestrzeni I/O. Do sterowania kierunkiem portów (wejście/wyjście) służą rejestry sterujące (Control Registers) pod adresami bazowymi +3 i +7. Układ 8255 obsługuje tryb 0. Opcjonalny układ 8254 (licznik/timer) współdzieli adresy z grupą 0; aby uzyskać do niego dostęp, należy zapisać dowolną wartość pod adresem bazowym +Dh, a aby wrócić do obsługi DIO – odczytać ten sam adres.
Obsługa przerwań
Przerwania są wyzwalane zboczem narastającym na pinie 9 (bit C3) złącza I/O. Po wystąpieniu przerwania należy je wyczyścić, zapisując dowolną wartość pod adresem bazowym +Fh.
Konserwacja i wsparcie
W przypadku problemów z działaniem karty, należy skontaktować się z działem obsługi klienta ACCES I/O, podając numer modelu, numer seryjny oraz opis objawów. Kontakt: [email protected].
Oficjalne zasoby z instrukcji
Informacje o producencie
Assured Systems
Praktyczna pomoc
Typowe problemy
Sprawdź, czy adresy bazowe dwóch zainstalowanych kart nie nakładają się na siebie. Użyj programu FINDBASE.EXE.
Użyj operacji zatrzaskiwania licznika (counter-latch) przed odczytem, aby uniknąć błędów wynikających z przeniesień podczas odczytu sekwencyjnego.
Zawsze wyłączaj zasilanie komputera przed podłączaniem kabli lub instalacją karty w stosie.
Przed użyciem
- Ustaw zworki adresu bazowego zgodnie z wymaganiami systemu.
- Skonfiguruj zworki przerwań (IRQ) i włącz przerwania, jeśli są potrzebne.
- Zainstaluj oprogramowanie z dołączonej płyty CD.
- Sprawdź, czy piny C19 i B10 nie wymagają przycięcia przy montażu w stosie PC/104.
- Upewnij się, że zasilanie komputera jest wyłączone przed montażem.
Parametry w praktyce
- Adres bazowy
- 16-bajtowy blok przestrzeni I/O przypisany do karty, wybierany zworkami.
- TTL Compatible
- Wejścia/wyjścia zgodne z logiką cyfrową 5V (High: 2.0-5.0V, Low: -0.5-0.8V).
- 8254 Counter/Timer
- Opcjonalny układ trzech 16-bitowych liczników do zliczania zdarzeń lub generowania częstotliwości.
Ilustracje i schematy
- Blokowy schemat połączeń (Rysunek 1-1) pokazuje interfejs magistrali, bufory danych, układy PPI oraz opcjonalne liczniki 8254.
- Mapa zworek (Rysunek 3-1) wskazuje fizyczne położenie zworek IRQ, adresu (A4-A9) oraz trybu buforów (TST/BEN).
Zgodność modelu
- Karta jest kompatybilna z gniazdami magistrali PC/104 (8-bit lub 16-bit).
- Współpracuje z modułami montażowymi typu OPTO-22, Gordos, Potter & Brumfield.
- Nie zaleca się używania Visual BASIC do programowania procedur obsługi przerwań.
