Instrukcja montażu szafki na media Atlantic Summit
Kompletny przewodnik montażu szafki na media Atlantic Summit. Znajdziesz tu listę części, instrukcję krok po kroku, wskazówki dotyczące montażu ściennego oraz informacje o gwarancji.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu szafki na media Atlantic Summit (modele 261CD/114DVD/132 Blu-ray). Dokument zawiera szczegółowy wykaz części, instrukcję montażu krok po kroku oraz wytyczne dotyczące bezpiecznego montażu ściennego, który jest niezbędny dla stabilności mebla.
Lista części i narzędzia
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w instrukcji. Do montażu wymagane są następujące narzędzia (nie dołączone do zestawu):
- Śrubokręt krzyżakowy (Phillips)
- Młotek
Zestaw zawiera panele (A-H) oraz elementy montażowe (J-O), w tym kołki drewniane, śruby, zamki mimośrodowe (CAM) oraz gwoździe.
Instrukcja montażu
- Przygotowanie paneli: Włóż kołki drewniane (J) oraz śruby (K) w odpowiednie otwory w panelach zgodnie z rysunkami.
- Montaż korpusu: Łącz panele (B, C, D) za pomocą śrub (M) oraz zamków mimośrodowych (L). Pamiętaj, aby dokręcać zamki mimośrodowe zgodnie z ruchem wskazówek zegara, aż poczujesz opór.
- Montaż tylnej ścianki: Po złożeniu korpusu, połóż szafkę przodem do dołu. Wyrównaj panele tylne (G, H) i przymocuj je za pomocą gwoździ (O).
- Ustawienie i półki: Postaw szafkę pionowo. Włóż kołki podtrzymujące półki (N) na wybranej wysokości, a następnie umieść na nich półki (F).

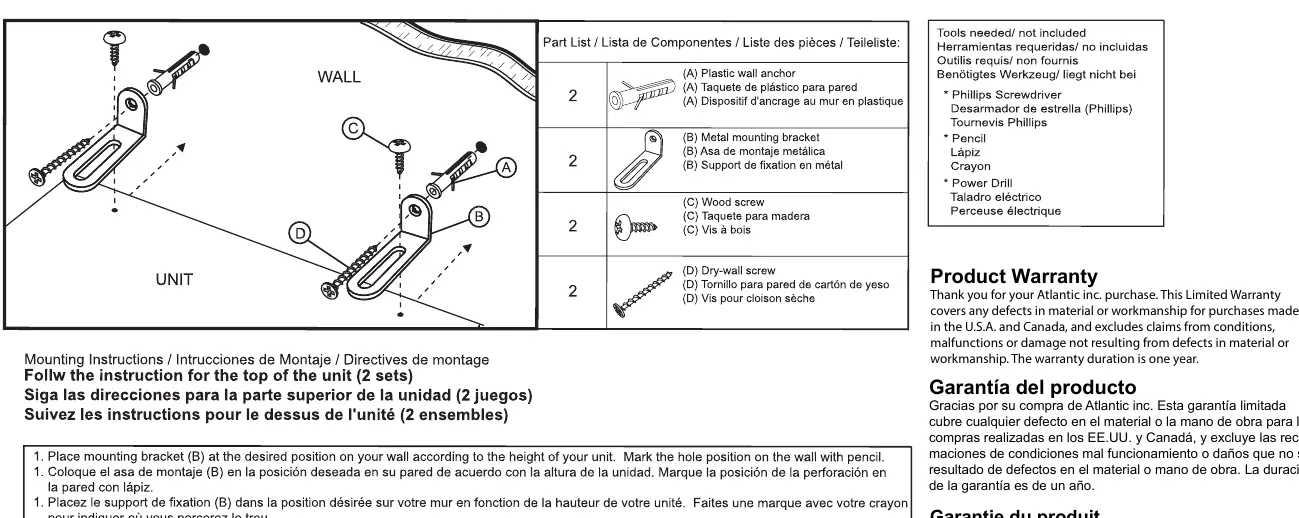

Montaż ścienny
Dla zapewnienia bezpieczeństwa i stabilności, szafka powinna zostać przymocowana do ściany. Użyj dołączonych wsporników montażowych (B), śrub (C) oraz kołków rozporowych (A, D). Upewnij się, że używasz odpowiednich mocowań dostosowanych do rodzaju Twojej ściany (drewno, płyta gipsowo-kartonowa, beton).
Gwarancja
Produkt objęty jest roczną ograniczoną gwarancją producenta Atlantic Inc., obejmującą wady materiałowe i produkcyjne dla zakupów dokonanych w USA i Kanadzie.
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna po złożeniu
Upewnij się, że wszystkie zamki mimośrodowe (CAM) zostały dokręcone zgodnie z ruchem wskazówek zegara i że szafka została przymocowana do ściany zgodnie z instrukcją montażu ściennego.
Trudności z dopasowaniem elementów
Sprawdź, czy używasz właściwych śrub (M) i kołków (J) zgodnie z listą części na stronie 2. Nie używaj nadmiernej siły, jeśli elementy nie pasują – sprawdź orientację paneli.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy (Phillips).
- Przygotuj młotek.
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 2.
- Zapewnij czystą i płaską powierzchnię do montażu.
- Zidentyfikuj wszystkie panele (A-H) przed rozpoczęciem.
Parametry w praktyce
- 261CD/114DVD/132 Blu-ray
- Pojemność szafki w zależności od rodzaju przechowywanych nośników.
Ilustracje i schematy
- Strona 2: Wykaz części i narzędzi.
- Strony 3-4: Szczegółowe kroki montażu korpusu szafki.
- Strona 5: Montaż półek na kołkach.
- Strona 6: Instrukcja montażu zabezpieczającego do ściany.
Zgodność modelu
- Montaż ścienny wymaga dostosowania kołków do rodzaju ściany (beton, płyta gipsowa, drewno). W razie wątpliwości skontaktuj się z lokalnym sklepem budowlanym.
