Instrukcja obsługi grzejnika łazienkowego Atlantic Doris Mixte
Szybki przewodnik po instrukcji obsługi grzejnika łazienkowego Atlantic Doris Mixte. Dowiedz się, jak zainstalować urządzenie, podłączyć je do sieci elektrycznej i hydraulicznej, programować tryby pracy oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Grzejnik Atlantic Doris Mixte to urządzenie typu mieszanego, łączące funkcję grzejnika elektrycznego z możliwością podłączenia do instalacji centralnego ogrzewania. Ze względów bezpieczeństwa, urządzenie powinno być instalowane przez wykwalifikowany personel. W przypadku instalacji w łazience, należy zachować odpowiednie strefy bezpieczeństwa (IPX4) i zainstalować urządzenie co najmniej 600 mm nad podłogą.
Instalacja

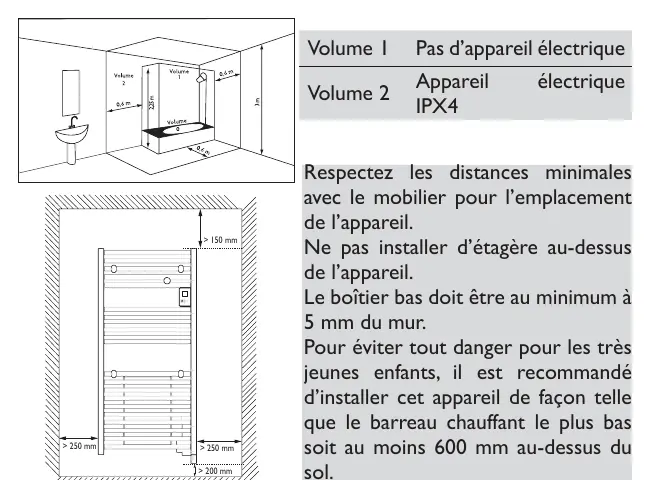

Instalacja musi być zgodna z lokalnymi normami. Wersja mieszana wymaga podłączenia do obiegu wody centralnego ogrzewania. Należy pamiętać o zachowaniu minimalnych odległości od przeszkód (mebli, ścian) oraz nieinstalowaniu urządzenia bezpośrednio pod gniazdkiem elektrycznym.
Podłączenie hydrauliczne
Wersja mieszana posiada dwa przyłącza 1/2 cala na dole urządzenia. Należy przestrzegać kierunku przepływu wody zgodnie ze schematem. Przed uruchomieniem należy upewnić się, że grzejnik jest poprawnie napełniony wodą, aby uniknąć uszkodzenia grzałki.
Podłączenie elektryczne
Urządzenie wymaga zasilania 230V 50Hz. Podłączenie musi być wykonane bezpośrednio do sieci z wyłącznikiem wielobiegunowym. Przewód sterujący (czarny, tzw. Fil Pilote) nie może być uziemiony. W przypadku korzystania z zewnętrznego sterownika, należy upewnić się, że jest on kompatybilny z urządzeniem.
Obsługa i tryby pracy
Urządzenie oferuje kilka trybów pracy:
- Tryb Komfort: Utrzymuje zadaną temperaturę dla zapewnienia komfortu cieplnego.
- Tryb ECO: Obniża temperaturę podczas nieobecności lub w nocy.
- Tryb Boost: Uruchamia grzanie z pełną mocą na określony czas (10-60 minut) w celu szybkiego nagrzania łazienki lub wysuszenia ręczników.
Programowanie pozwala na ustawienie harmonogramu pracy na każdy dzień tygodnia. Urządzenie posiada również funkcję blokady przycisków, aby zapobiec przypadkowym zmianom ustawień przez dzieci.
Menu Expert
Dostęp do zaawansowanych funkcji (takich jak kalibracja temperatury, ustawienie maksymalnej temperatury czy kod PIN) uzyskuje się poprzez jednoczesne naciśnięcie przycisków sterowania przez ponad 3 sekundy.
Konserwacja
Zaleca się odkurzanie wlotów i wylotów powietrza dwa razy w roku. W przypadku modeli z wentylatorem, należy regularnie czyścić filtr przeciwpyłowy. Nigdy nie używaj produktów ściernych ani rozpuszczalników do czyszczenia obudowy.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw zasilanie oraz czy włącznik z tyłu urządzenia jest w pozycji I. Kody błędów (np. Err 6) zazwyczaj wskazują na konieczność wyczyszczenia filtra lub udrożnienia wlotów powietrza. Jeśli urządzenie nie grzeje, upewnij się, że jest w trybie Komfort i nie znajduje się w przedziale czasowym ECO.
Praktyczna pomoc
Typowe problemy
Grzejnik nie grzeje
Sprawdź, czy urządzenie jest w trybie Komfort, czy bezpieczniki są włączone oraz czy temperatura w pomieszczeniu nie jest już zbyt wysoka.
Wyświetlacz nie świeci
Sprawdź włącznik z tyłu urządzenia (pozycja I) oraz czy zasilanie elektryczne jest sprawne.
Kod błędu Err 6
Wyczyść filtr wentylatora i sprawdź, czy wloty/wyloty powietrza nie są zasłonięte.
Temperatura różni się od wyświetlanej
Odczekaj 6 godzin na stabilizację temperatury lub użyj funkcji kalibracji temperatury w Menu Expert.
Przed użyciem
- Upewnij się, że urządzenie jest zainstalowane co najmniej 600 mm nad podłogą.
- Sprawdź, czy instalacja elektryczna posiada wyłącznik różnicowoprądowy 30mA.
- Upewnij się, że grzejnik jest napełniony wodą przed uruchomieniem (wersja mieszana).
- Sprawdź, czy włącznik z tyłu urządzenia jest w pozycji I.
- Upewnij się, że przewód sterujący (czarny) nie jest podłączony do uziemienia.
Parametry w praktyce
- Fil Pilote (czarny przewód)
- Przewód sterujący do zewnętrznego programatora; nie wolno go uziemiać.
Ilustracje i schematy

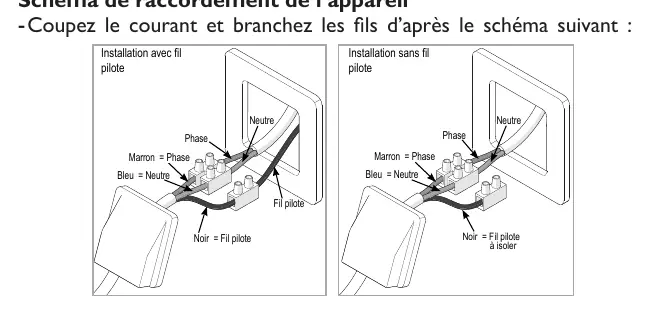

- Schemat podłączenia elektrycznego pokazuje sposób podłączenia fazy, neutralnego i przewodu sterującego (Fil Pilote).

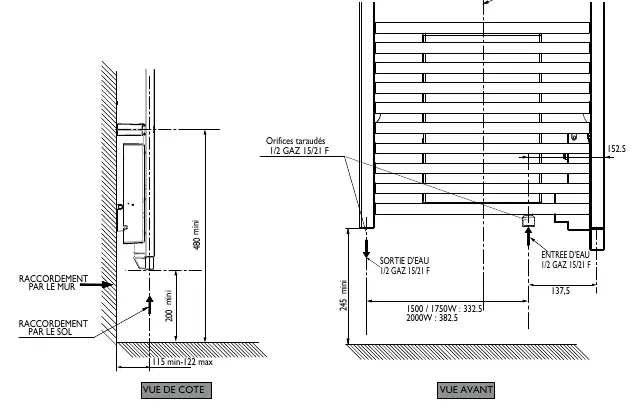

- Schemat hydrauliczny wskazuje wejście i wyjście wody dla wersji mieszanej.
Zgodność modelu
- Wersja mieszana wymaga podłączenia do centralnego ogrzewania.
- Kompatybilny z aplikacją Cozytouch (wymaga Bridge Cozytouch).
