Instrukcja obsługi sterownika grzejnika Towelrads 126039TR
Szybki przewodnik po sterowniku Towelrads 126039TR. Dowiedz się, jak zainstalować urządzenie, skonfigurować tryby pracy (Comfort, Boost, P1, P2) oraz jak bezpiecznie obsługiwać termostat.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik Towelrads 126039TR to elektroniczny termostat przeznaczony do automatycznej kontroli elektrycznych grzejników łazienkowych. Urządzenie pozwala na utrzymanie zadanej temperatury oraz oferuje zaawansowane tryby pracy, takie jak Boost (szybkie nagrzewanie) oraz programowalne cykle P1 i P2. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka.
Opis urządzenia i sterowanie

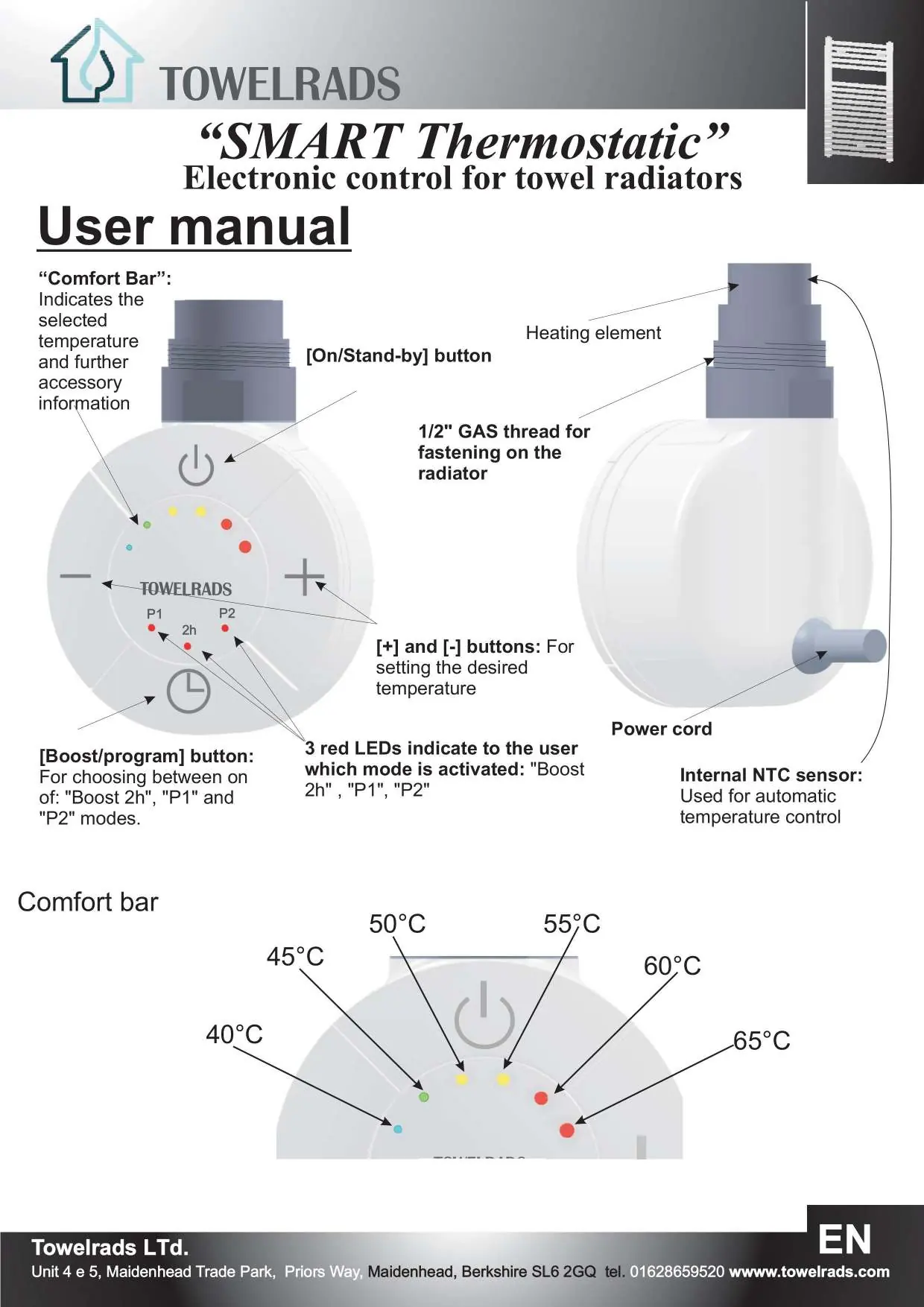

Panel sterowania składa się z przycisku On/Stand-by, przycisków +/- do regulacji temperatury oraz przycisku Boost/Program do wyboru trybów pracy. Wskaźnik "Comfort Bar" informuje o wybranej temperaturze (40°C - 65°C) oraz o aktywnym trybie pracy za pomocą diod LED.

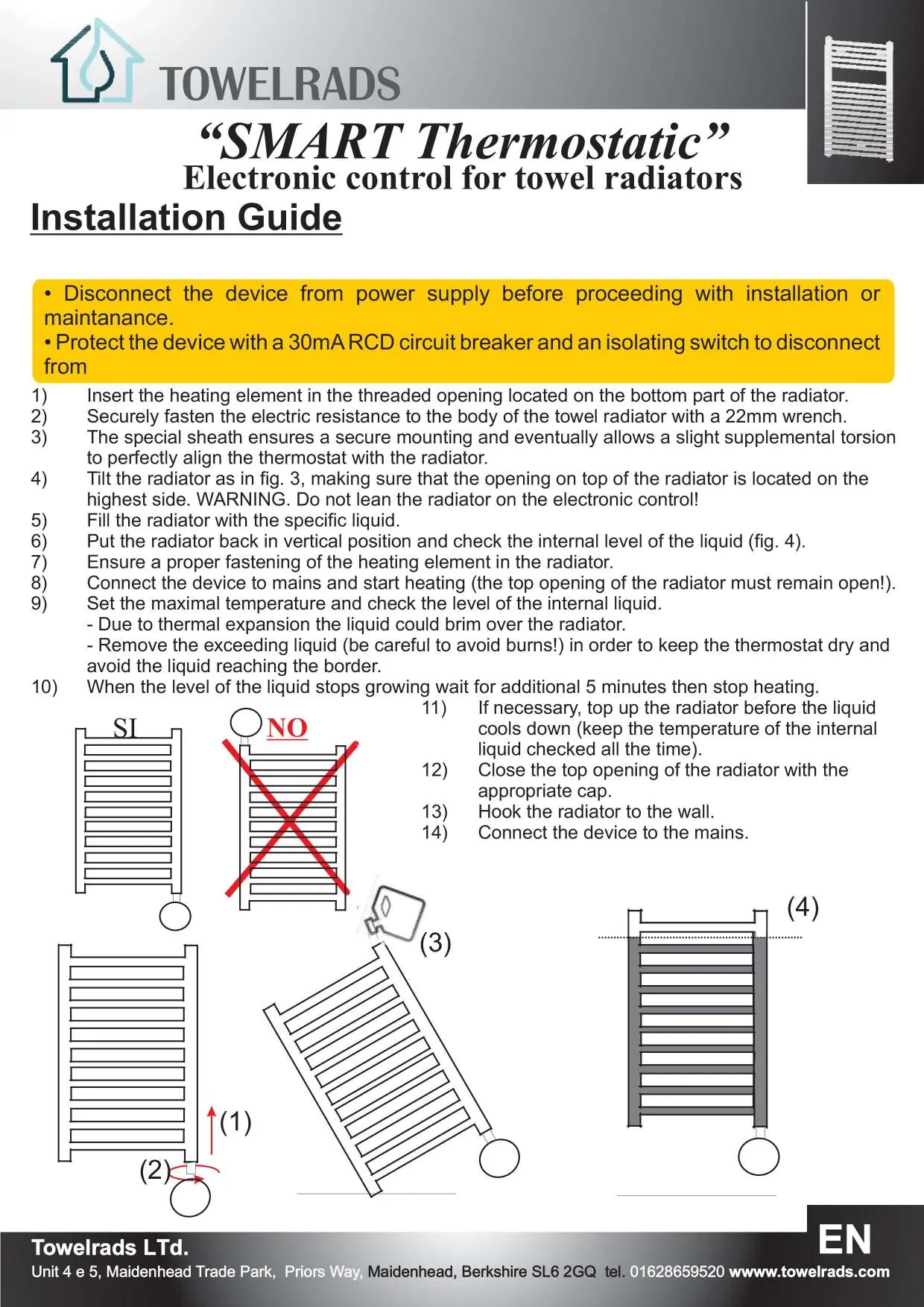

Instalacja
Instalacja musi być wykonana przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy odłączyć zasilanie. Urządzenie powinno być zabezpieczone wyłącznikiem różnicowoprądowym (RCD) oraz wyłącznikiem izolacyjnym.
- Włóż element grzejny w gwintowany otwór w dolnej części grzejnika.
- Dokręć element grzejny kluczem 22 mm.
- Pochyl grzejnik tak, aby otwór wlotowy znajdował się w najwyższym punkcie.
- Napełnij grzejnik odpowiednią cieczą.
- Ustaw grzejnik w pionie i sprawdź poziom cieczy.
- Podłącz urządzenie do sieci, pozostawiając górny otwór otwarty.
- Uruchom grzanie, usuń nadmiar cieczy w razie potrzeby, a po ustabilizowaniu poziomu zamknij otwór odpowiednią zatyczką.
- Zawieś grzejnik na ścianie i podłącz do zasilania.
Tryby pracy

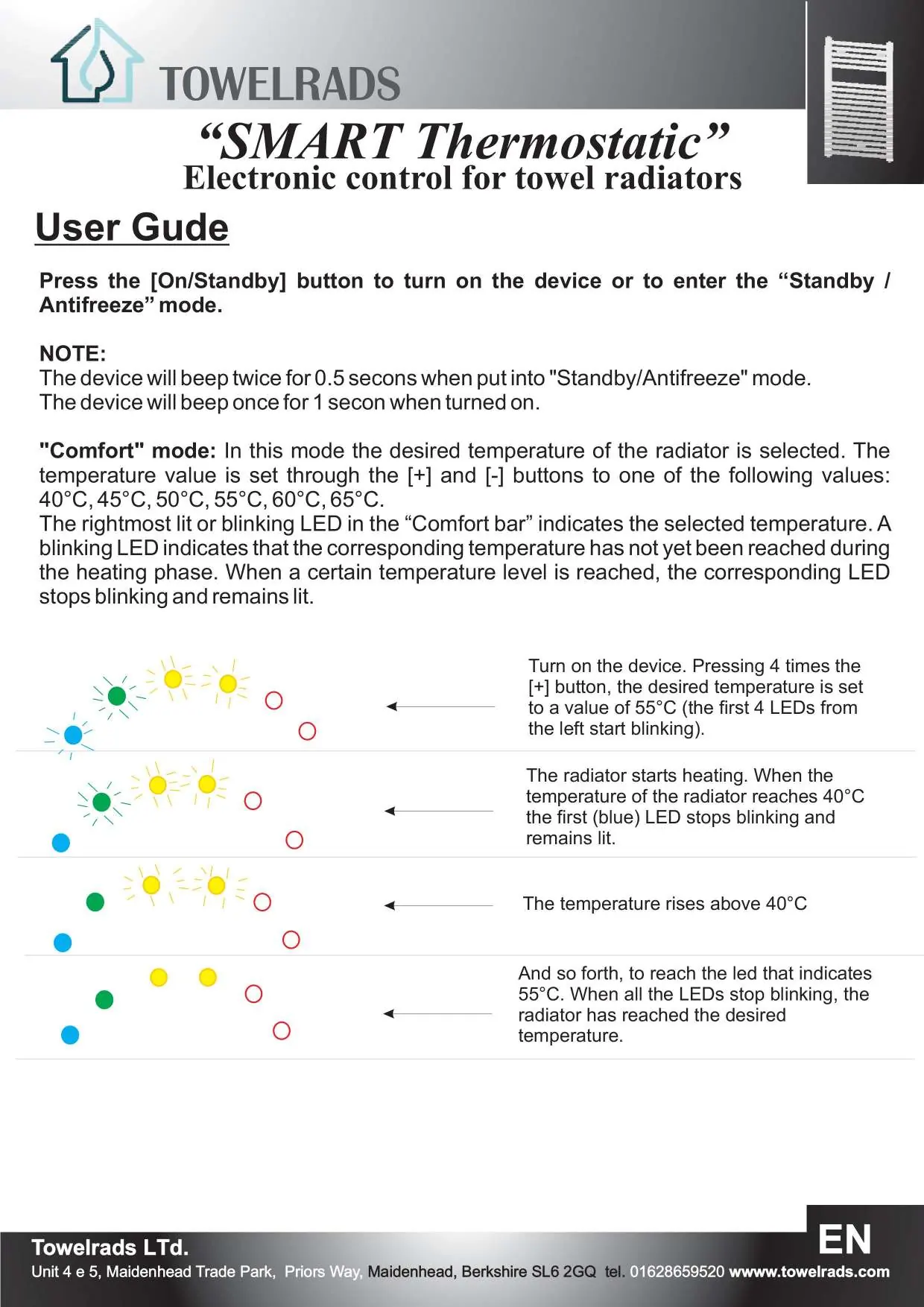

- Comfort: Termostat utrzymuje temperaturę ustawioną przez użytkownika (40-65°C).

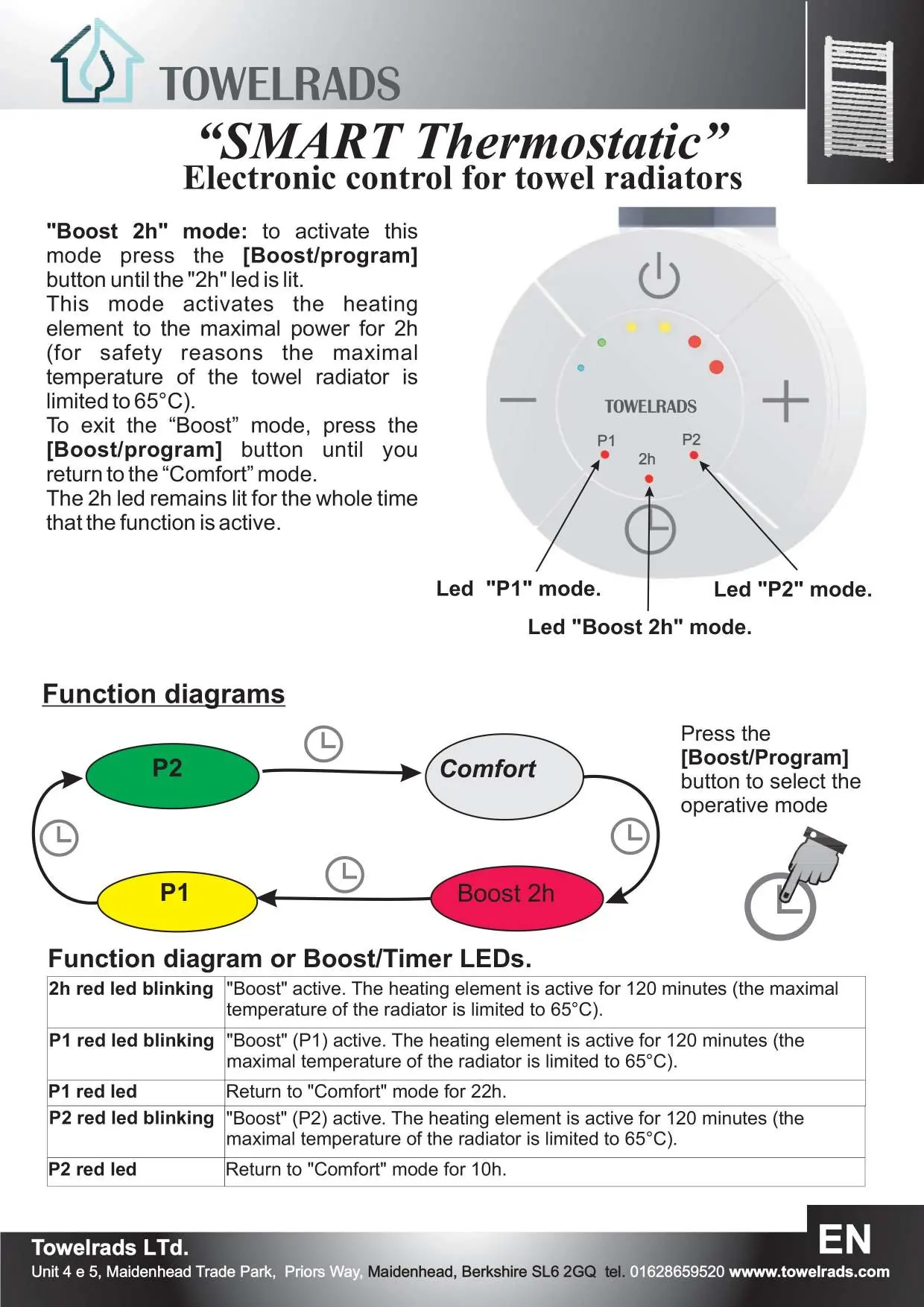

- Boost 2h: Element grzejny pracuje z maksymalną mocą przez 2 godziny, po czym urządzenie wraca do trybu Comfort. Temperatura jest ograniczona do 65°C.
- P1 i P2: Tryby programowalne. Urządzenie aktywuje funkcję Boost na 2 godziny, a następnie wraca do trybu Comfort na odpowiednio 22 godziny (P1) lub 10 godzin (P2). Cykl powtarza się automatycznie.
- Stand-by/Antifreeze: Jeśli temperatura spadnie poniżej 10°C, urządzenie automatycznie aktywuje system, aby zapobiec zamarzaniu cieczy.
Funkcje dodatkowe
Urządzenie posiada funkcję blokady klawiszy (Key-lock). Aby ją aktywować, należy przytrzymać jednocześnie przyciski + i - przez 3 sekundy. Urządzenie wyda dwa sygnały dźwiękowe. Dezaktywacja odbywa się w ten sam sposób (cztery sygnały dźwiękowe).

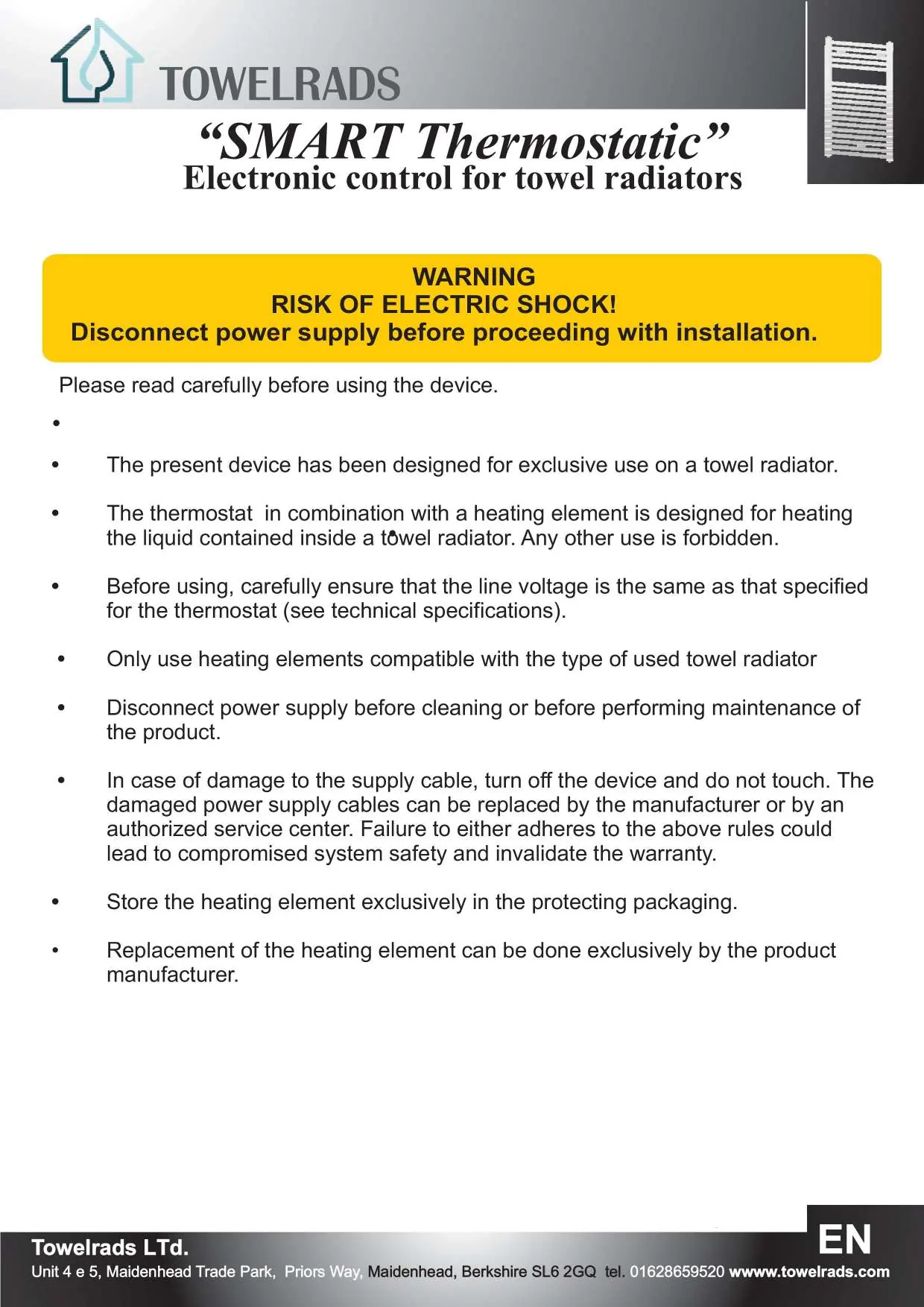

Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone wyłącznie do grzejników łazienkowych. W przypadku uszkodzenia kabla zasilającego, nie należy go dotykać – wymiana musi zostać wykonana przez producenta lub autoryzowany serwis. Przed czyszczeniem lub konserwacją zawsze odłącz zasilanie. W przypadku awarii czujnika temperatury, zewnętrzne diody (niebieska i czerwona) będą migać – w takiej sytuacji należy skontaktować się z obsługą klienta.

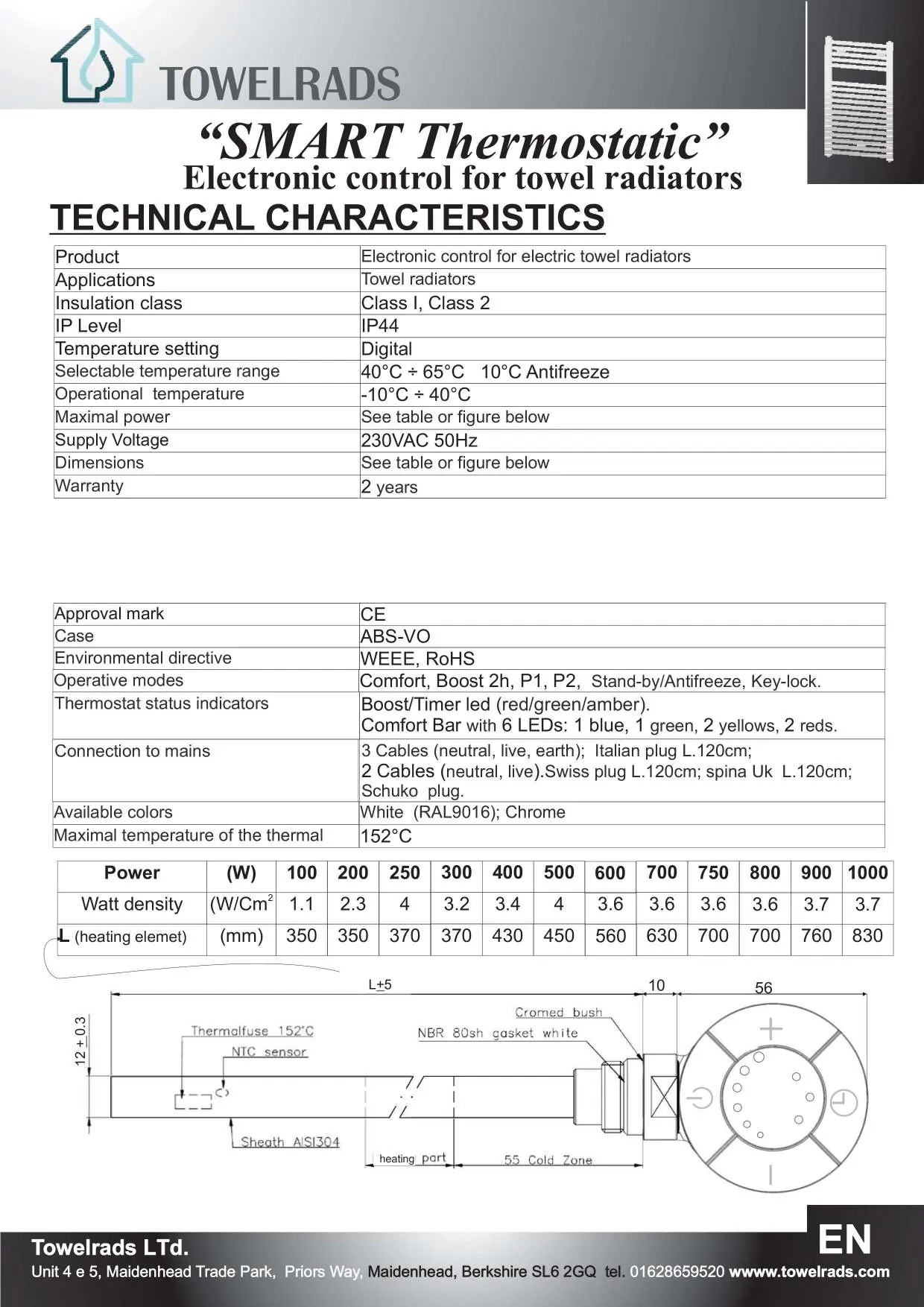

Dane techniczne
- Napięcie zasilania: 230VAC 50Hz
- Stopień ochrony: IP44
- Zakres temperatur: 40°C – 65°C (10°C ochrona przed zamarzaniem)
- Temperatura pracy: -10°C do 40°C
- Moc: Dostępne warianty od 100W do 1000W
- Gwarancja: 2 lata
Informacje o producencie
Towelrads
Praktyczna pomoc
Typowe problemy
Urządzenie nie grzeje
Sprawdź, czy zasilanie jest podłączone i czy urządzenie nie znajduje się w trybie Stand-by/Antifreeze.
Migające zewnętrzne diody (niebieska i czerwona)
Wystąpiła awaria czujnika temperatury. Element grzejny jest wyłączony. Skontaktuj się z obsługą klienta.
Klawiatura nie reaguje
Sprawdź, czy nie włączono funkcji blokady klawiszy (Key-lock). Przytrzymaj przyciski + i - przez 3 sekundy, aby odblokować.
Przed użyciem
- Upewnij się, że instalację wykonał wykwalifikowany elektryk.
- Sprawdź, czy napięcie sieciowe jest zgodne ze specyfikacją (230VAC 50Hz).
- Upewnij się, że grzejnik jest napełniony odpowiednią cieczą.
- Sprawdź, czy urządzenie jest zabezpieczone wyłącznikiem różnicowoprądowym (RCD).
- Upewnij się, że używasz kompatybilnego elementu grzejnego.
Parametry w praktyce
- Zakres temperatur 40°C – 65°C
- Możliwość regulacji temperatury grzejnika w tym zakresie.
- 10°C Antifreeze
- Tryb ochrony przed zamarzaniem, aktywowany automatycznie poniżej 10°C.
Ilustracje i schematy
- Panel sterowania: Przycisk On/Stand-by, przyciski +/- do regulacji temperatury, przycisk Boost/Program.
- Comfort Bar: Wskaźnik wybranej temperatury (40-65°C) oraz trybu pracy.
Zgodność modelu
- Przeznaczony wyłącznie do grzejników łazienkowych.
- Wymaga kompatybilnego elementu grzejnego.
