Instrukcja montażu grzejnika łazienkowego Terma Alex 760x500mm

Szybki przewodnik instalacji grzejnika Terma Alex 760x500mm. Dowiedz się, jak poprawnie zamontować uchwyty, przygotować otwory montażowe oraz podłączyć zawory 1/2 cala.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu grzejnika łazienkowego Terma Alex o wymiarach 760x500mm. Grzejnik przeznaczony jest do pracy w systemach grzewczych zamkniętych. Do poprawnej instalacji wymagane są zawory 1/2 cala (nie są dołączone do zestawu). Dla zapewnienia optymalnej wydajności cieplnej, grzejnik powinien być zamontowany co najmniej 100 mm nad podłogą.

Zawartość zestawu montażowego

Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy:

Kołki rozporowe (1)
Śruby z podkładkami (2)
Uchwyty montażowe typu 1 (3)
Śruby łączące (4)
Śruby mocujące uchwyt do kolektora (5)
Uchwyty montażowe typu 2 (6)
Odpowietrznik
Klucz imbusowy

Przygotowanie do montażu

Przed przystąpieniem do wiercenia otworów należy sprawdzić, czy w ścianie nie znajdują się ukryte przewody elektryczne lub rury instalacyjne. Dołączone kołki rozporowe są przeznaczone wyłącznie do ścian murowanych (twardych). W przypadku innego rodzaju ścian należy dobrać odpowiednie mocowania.

Instrukcja montażu krok po kroku

Wyznacz na ścianie pozycję uchwytów, uwzględniając rozstawy podane w specyfikacji technicznej.
Wywierć otwory o głębokości ok. 80 mm przy użyciu wiertła 10 mm.
Umieść kołki rozporowe (1) w otworach.
Przykręć uchwyty montażowe typu 1 (3) do ściany za pomocą śrub z podkładkami (2).
Przymocuj uchwyty montażowe typu 2 (6) do kolektora grzejnika za pomocą śrub (5).
Wsuń uchwyty typu 2 (zamontowane na grzejniku) w uchwyty typu 1 (zamontowane na ścianie) i zabezpiecz całość śrubami łączącymi (4).

Podłączenie i uruchomienie

Podłącz instalację wodną przy użyciu odpowiednich zaworów 1/2 cala BSP, postępując zgodnie z wytycznymi producenta zaworów. Po zakończeniu montażu napełnij grzejnik wodą i usuń nagromadzone powietrze za pomocą zaworu odpowietrzającego znajdującego się w górnej części urządzenia.

Konserwacja

Grzejnik należy czyścić wyłącznie miękką, wilgotną ściereczką. Zabrania się używania szorstkich myjek, druciaków oraz środków ściernych, które mogą uszkodzić powłokę grzejnika.

Praktyczna pomoc

Typowe problemy

Brak zaworów w zestawie

Produkt wymaga dokupienia standardowych zaworów grzejnikowych 1/2 cala przed rozpoczęciem montażu.

Nieodpowiednie kołki montażowe

Dołączone kołki są przeznaczone tylko do ścian murowanych. W przypadku ścian z płyt gipsowo-kartonowych lub innych materiałów należy zastosować odpowiednie dla nich mocowania.

Zapowietrzony grzejnik

Po napełnieniu instalacji należy użyć zaworu odpowietrzającego w górnej części grzejnika, aby usunąć uwięzione powietrze.

Przed użyciem

Sprawdź kompletność zestawu montażowego zgodnie z listą w instrukcji.
Upewnij się, że posiadasz zawory 1/2 cala.
Sprawdź ścianę pod kątem ukrytych przewodów i rur.
Upewnij się, że ściana jest odpowiednia dla dołączonych kołków rozporowych.
Zaplanuj montaż tak, aby zachować min. 100 mm odstępu od podłogi.

Parametry w praktyce

1/2 cala (1/2 BSP): Standardowy rozmiar przyłącza dla zaworów grzejnikowych.

Ilustracje i schematy

Strona 1 zawiera schemat wymiarowy grzejnika oraz listę części zestawu montażowego.

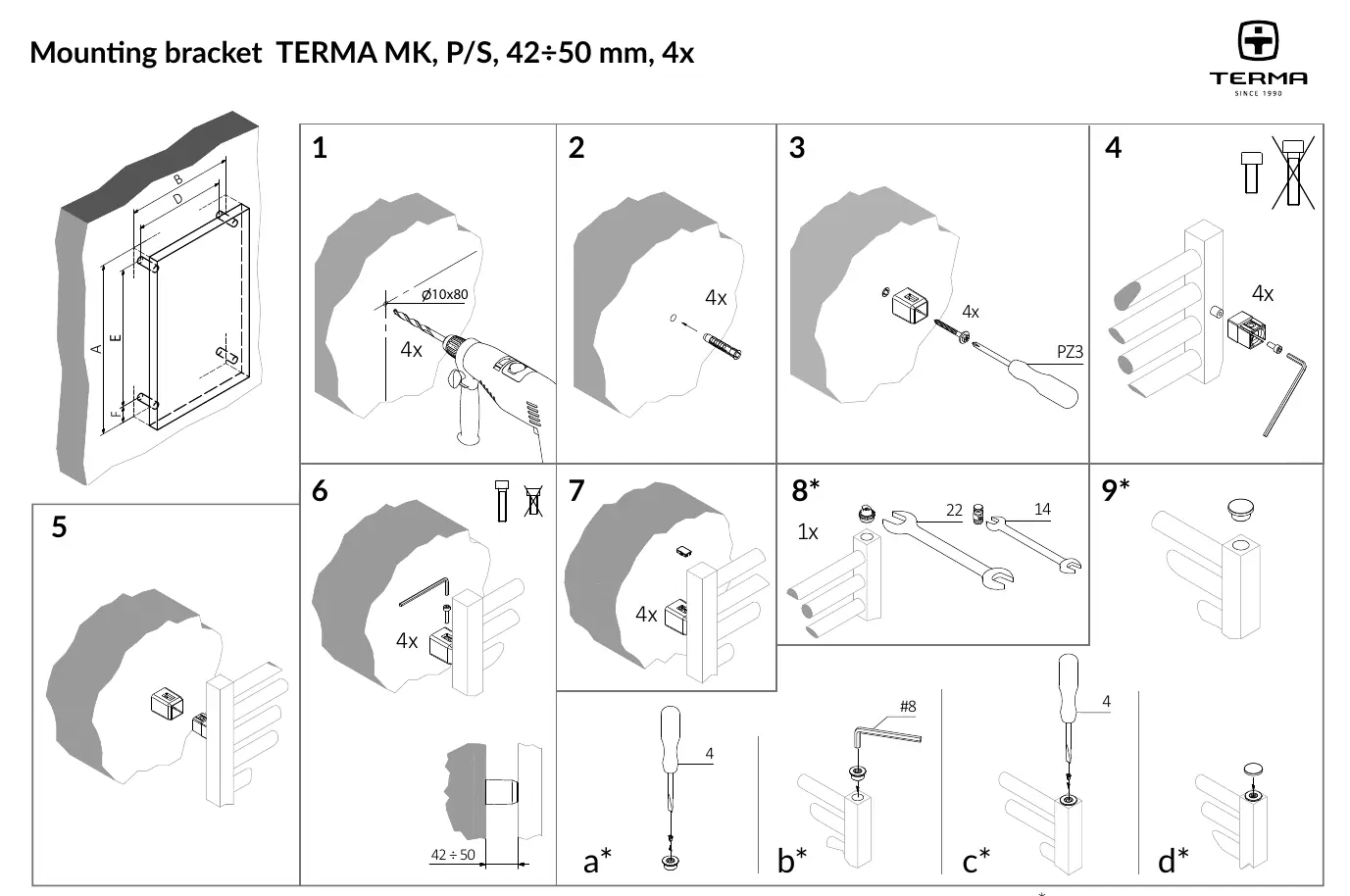

Strona 2 przedstawia szczegółową instrukcję montażu krok po kroku (1-9) z użyciem narzędzi.
