Instrukcja montażu grzejnika Terma Easy 1280x200mm SX
Dowiedz się, jak prawidłowo zamontować grzejnik Terma Easy 1280x200mm SX. Instrukcja zawiera szczegółowe kroki instalacji, wymagania dotyczące montażu, podłączenia hydraulicznego oraz wskazówki dotyczące konserwacji urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu grzejnika Terma Easy 1280x200mm SX. Przed przystąpieniem do prac należy upewnić się, że posiadane są wszystkie niezbędne elementy oraz odpowiednie zawory, które nie są dołączone do zestawu. Grzejnik jest przeznaczony do pracy w zamkniętych systemach grzewczych.
Zawartość zestawu montażowego
W skład zestawu wchodzą:
- Kołki rozporowe (1)
- Śruby z podkładkami do mocowania ściennego (2)
- Wsporniki montażowe typu 1 (3)
- Śruby łączące wsporniki (4)
- Śruby mocujące wspornik do kolektora (5)
- Wsporniki montażowe typu 2 (6)
- Odpowietrznik
- Klucz imbusowy
Przygotowanie do montażu
Przed rozpoczęciem wiercenia należy sprawdzić, czy w ścianie nie znajdują się ukryte przewody elektryczne lub rury instalacyjne. Dostarczone kołki rozporowe są przeznaczone wyłącznie do ścian murowanych; w przypadku innego podłoża należy zastosować odpowiednie mocowania. W celu zapewnienia maksymalnej wydajności cieplnej, grzejnik powinien być zamontowany co najmniej 100 mm nad podłogą.
Instrukcja montażu krok po kroku
- Wyznacz pozycję wsporników na ścianie, uwzględniając odległości między środkami wsporników.
- Wywierć otwory o głębokości około 80 mm, używając wiertła 10 mm.
- Umieść kołki rozporowe (1) w otworach.
- Przymocuj wsporniki montażowe typu 1 (3) do ściany za pomocą śrub z podkładkami (2).
- Przymocuj wsporniki montażowe typu 2 (6) do grzejnika za pomocą śrub (5).
- Wsuń wsporniki typu 2 (6) w zamontowane na ścianie wsporniki typu 1 (3) i zabezpiecz całość śrubami łączącymi (4).
Podłączenie i uruchomienie
Podłącz instalację wodną przy użyciu odpowiednich zaworów 1/2" BSP, postępując zgodnie z instrukcją producenta zaworów. Po zakończeniu montażu napełnij grzejnik wodą i usuń powietrze z układu za pomocą odpowietrznika znajdującego się w górnej części urządzenia.
Konserwacja i czyszczenie
Grzejnik należy czyścić wyłącznie za pomocą czystej, wilgotnej szmatki. Zabrania się używania myjek drucianych, szorstkich gąbek oraz środków ściernych, które mogą uszkodzić powierzchnię.
Kontakt serwisowy
W przypadku pytań dotyczących instalacji lub gwarancji prosimy o kontakt z działem wsparcia Crimson Bear pod numerem telefonu 01535 636256.
Praktyczna pomoc
Typowe problemy
Brak zaworów w zestawie
Zawory nie są dołączone do produktu. Należy dokupić standardowe zawory grzejnikowe 1/2" przed rozpoczęciem montażu.
Kołki rozporowe nie pasują do ściany
Dostarczone kołki są przeznaczone wyłącznie do ścian murowanych. Jeśli ściana jest wykonana z innego materiału, należy dobrać odpowiednie mocowania.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Upewnij się, że posiadasz zawory 1/2" BSP.
- Sprawdź, czy w miejscu wiercenia nie ma ukrytych przewodów lub rur.
- Upewnij się, że ściana jest odpowiednia dla dostarczonych kołków.
- Zaplanuj montaż tak, aby grzejnik znajdował się min. 100 mm nad podłogą.
Ilustracje i schematy
- Strona 1 zawiera schemat wymiarowy oraz listę elementów zestawu montażowego.

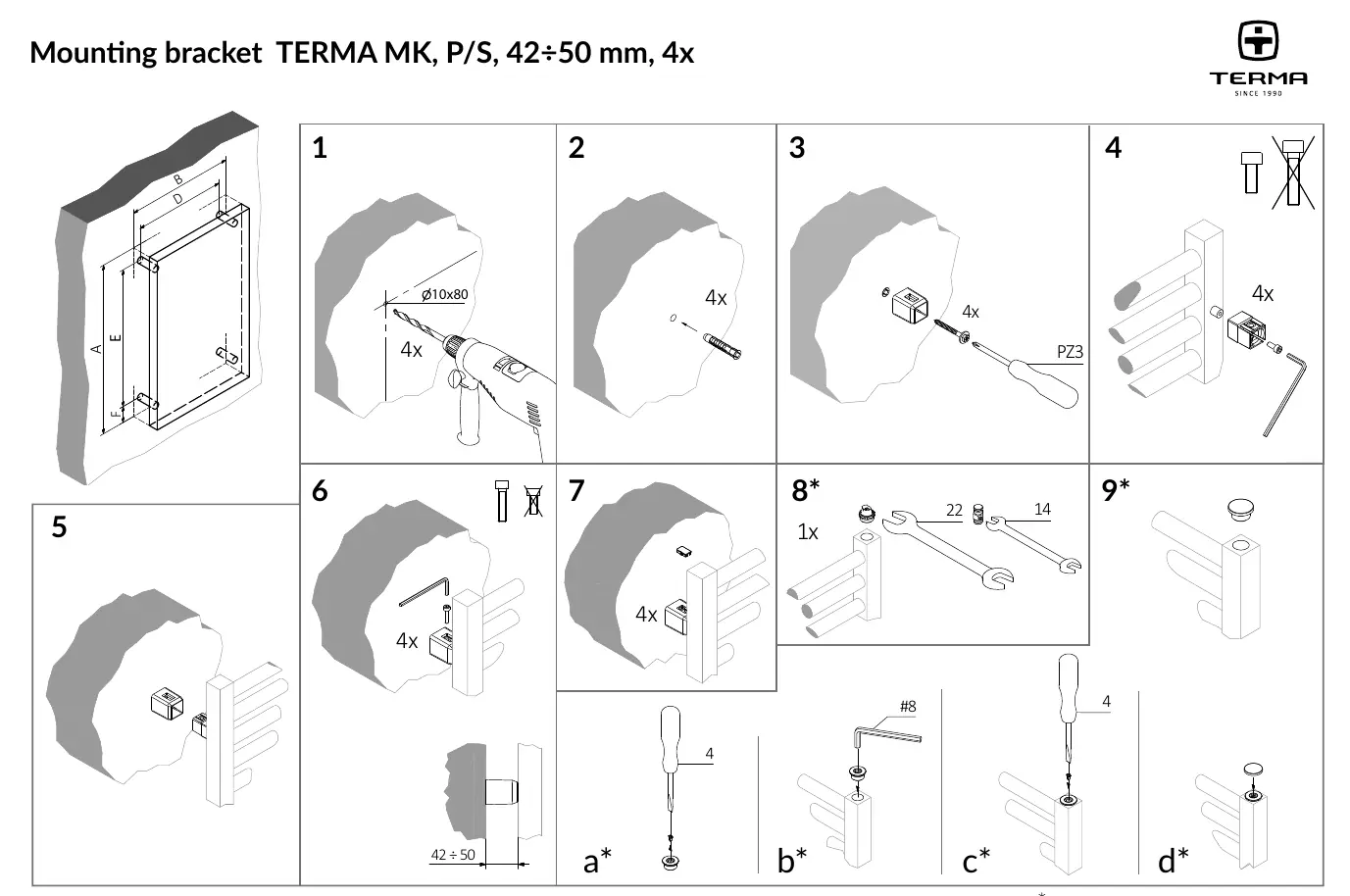

- Strona 2 przedstawia szczegółową instrukcję montażu wsporników krok po kroku (1-9).
Zgodność modelu
- Przeznaczony do zamkniętych systemów grzewczych.
- Wymaga standardowych zaworów grzejnikowych 1/2".
